Kesselrohr Expander 114 Serie
Preis auf Anfrage
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Abholverfügbarkeit konnte nicht geladen werden
Sprechen Sie uns an!
Produktbeschreibung
Produktbeschreibung

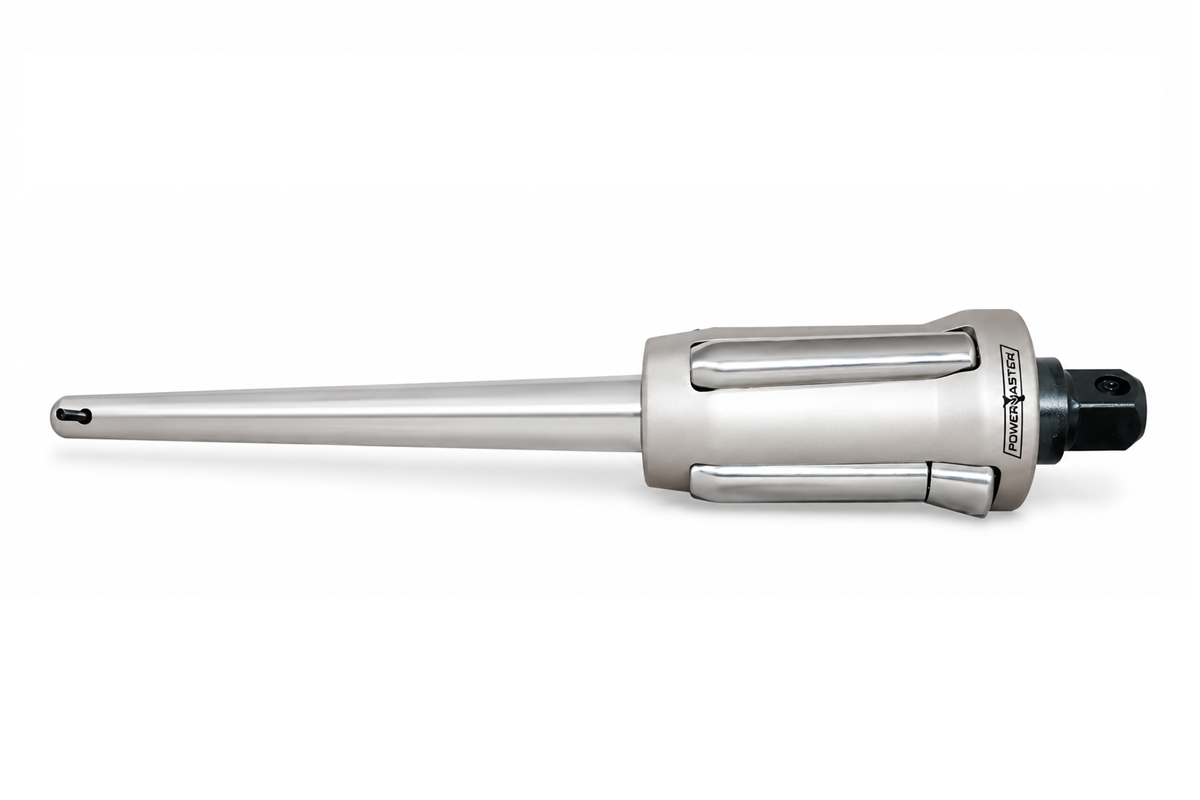

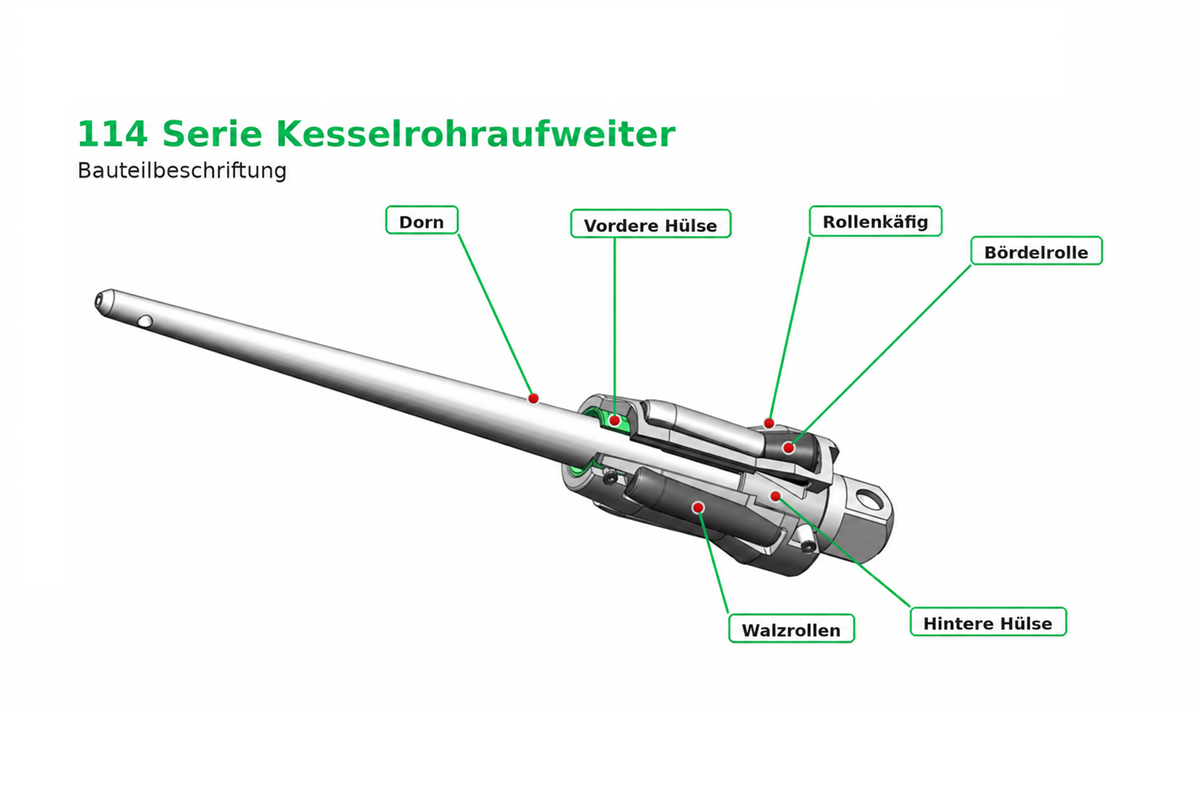

114 Serie Kesselrohraufweiter für Aufweiten und Bördeln
Die 114 Serie ist ein kompakter Kesselrohraufweiter zum Aufweiten und Bördeln von Kesselrohren, Wasserwandrohren, Fallrohren, Economizer-, Steig- und Luftvorwärmerrohren. Der integrierte Bördelwinkel von 40° ermöglicht die Rohrbefestigung und das kontrollierte Anformen des Rohrendes in einem Arbeitsgang.
Überlappende Rollen verhindern Riefen und Absätze im Rohr. Die Rollen werden im Käfig selbsttätig gehalten, wodurch sich der Rohraufweiter auch durch kleine Handlöcher und Header einsetzen lässt. Eine Ausführung für paralleles Aufweiten ist auf Anfrage möglich.
Einsatzbereich und Merkmale
- allgemeiner Kesselrohraufweiter für Boiler, Wasserwände, Downcomer, Economizer, Riser und Air-Heater-Rohre
- überlappende Rollen verhindern Gratbildung und Riefen im Rohr
- selbsthaltende Rollen im Käfig
- kompakte Bauform für kleine Handlöcher, Header und schwer zugängliche Bereiche
- Umrüstung auf paralleles Aufweiten auf Anfrage
- geeignet für unterschiedliche Rohrbodenstärken und Rohrüberstände
Auswahltabelle 114 Serie
Die Tabelle ordnet Rohr-Außendurchmesser, Rohrwandstärken, Mindest-Innendurchmesser, maximale Aufweitung und Werkzeugnummern für unterschiedliche Rohrbodenstärken zu.
| Rohr 1 | Rohr 2 | Mindest-I.D. Werkzeug tritt ein |
Maximale Aufweitung | Werkzeugnummer nach Rohrbodenstärke | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O.D. inch | BWG | Wand inch | O.D. inch | BWG | Wand inch | mm | inch | mm | inch | 1/2"–7/8" | 3/4"–1.1/8" | 1.1/8"–1.5/8" | 1.5/8"–2.1/8" | 2.1/8"–2.5/8" |
| 2 | 4 & 5 | .238 & .220 | 1.3/4 | 11–13 | .120–.095 | 36,7 | 1.444 | 43,1 | 1.696 | – | 14172 | 14174 | 14176 | 14178 |
| 2 | 6 & 7 | .203 & .180 | 1.3/4 | 14–16 | .080–.065 | 38,3 | 1.507 | 44,6 | 1.755 | – | 14182 | 14184 | 14186 | 14188 |
| 2 | 7 & 8 | .180 & .165 | – | – | – | 39,9 | 1.570 | 46,4 | 1.826 | 14191 | 14192 | 14194 | 14196 | 14198 |
| 2 | 9 & 10 | .148 & .134 | 2.1/4 | 13 | .095 | 41,5 | 1.633 | 48,0 | 1.889 | 14201 | 14202 | 14204 | 14206 | 14208 |
| 2 | 11–13 | .120–.095 | 2.1/4 | 4 & 5 | .238 & .220 | 43,1 | 1.696 | 49,6 | 1.952 | 14211 | 14212 | 14214 | 14216 | 14218 |
| 2.1/2 | 2 | .284 | 2.1/4 | 6–8 | .203–.165 | 45,5 | 1.791 | 52,6 | 2.070 | – | 14222 | 14224 | 14226 | 14228 |
| 2.1/2 | 3 & 4 | .259 & .238 | 2.1/4 | 9–11 | .148–.120 | 47,1 | 1.856 | 54,2 | 2.133 | – | 14232 | 14234 | 14236 | 14238 |
| 2.1/2 | 4–6 | .238–.203 | 2.1/4 | 12–15 | .109–.072 | 49,0 | 1.929 | 57,3 | 2.255 | – | 14242 | 14244 | 14246 | 14248 |
| 2.1/2 | 7–10 | .180–.134 | 2.3/4 | 2 & 3 | .284 & .259 | 51,9 | 2.043 | 60,5 | 2.381 | – | 14252 | 14254 | 14256 | 14258 |
| 3 | 1–3 | .300–.259 | 2.3/4 | 6–10 | .203–.134 | 57,4 | 2.259 | 66,6 | 2.622 | – | 14272 | 14274 | 14276 | 14278 |
| 3 | 4–6 | .238–.203 | 2.3/4 | 11–15 | .120–.072 | 60,6 | 2.385 | 70,0 | 2.755 | – | 14282 | 14284 | 14286 | 14288 |
| 3 | 7–11 | .180–.120 | 3.1/4 | 1–4 | .300–.238 | 63,8 | 2.511 | 73,9 | 2.909 | – | 14292 | 14294 | 14296 | 14298 |
| 3 | 10–12 | .134–.109 | 3.1/4 | 4–7 | .238–.180 | 66,9 | 2.635 | 77,3 | 3.043 | 14301 | 14302 | 14304 | 14306 | 14308 |
| 3.1/2 | 1–4 | .300–.238 | 3.1/4 | 7–11 | .180–.120 | 70,1 | 2.759 | 80,1 | 3.153 | – | 14312 | 14314 | 14316 | 14318 |
| 3.1/2 | 4–7 | .238–.180 | 3.1/4 | 10–15 | .134–.072 | 73,0 | 2.874 | 83,4 | 3.283 | – | 14322 | 14324 | 14326 | 14328 |
| 3.1/2 | 7–11 | .180–.120 | 3.3/4 | 2 & 3 | .284 & .259 | 76,2 | 3.000 | 86,8 | 3.417 | – | 14332 | 14334 | 14336 | 14338 |
| 3.1/2 | 10–12 | .134–.109 | 3.3/4 | 4 & 5 | .238 & .220 | 79,3 | 3.122 | 89,8 | 3.535 | – | 14342 | 14344 | 14346 | 14348 |
| 4 | 1–4 | .300–.238 | 3.3/4 | 6–10 | .203–.134 | 82,5 | 3.248 | 93,0 | 3.661 | – | 14352 | 14354 | 14356 | 14358 |
| 4 | 4–7 | .238–.180 | 3.3/4 | 11–15 | .120–.072 | 85,7 | 3.374 | 96,0 | 3.779 | – | 14362 | 14364 | 14366 | 14368 |
| 4 | 7–11 | .180–.120 | 4.1/4 | 2 & 3 | .284 & .259 | 88,9 | 3.500 | 98,6 | 3.881 | – | 14372 | 14374 | 14376 | 14378 |
| 4 | 8–12 | .165–.109 | 4.1/4 | 3 & 5 | .259 & .220 | 90,5 | 3.562 | 102,3 | 4.027 | – | 14382 | 14384 | 14386 | 14388 |
| 4.1/2 | 1–4 | .300–.238 | 4.1/4 | 6–9 | .203–.148 | 95,2 | 3.748 | 104,7 | 4.122 | – | 14392 | 14394 | 14396 | 14398 |
| 4.1/2 | 3–8 | .238–.165 | 4.1/4 | 10–13 | .134–.095 | 98,4 | 3.874 | 110,3 | 4.342 | – | 14402 | 14404 | 14406 | 14408 |
| 4.1/2 | 6–12 | .203–.109 | – | – | – | 101,6 | 4.000 | 113,5 | 4.468 | – | 14412 | 14414 | 14416 | 14418 |
Ersatzrollen und Mandrels
Die folgende HTML-Tabelle enthält die Zuordnung der Ersatzrollensätze, Vierkantantriebe, Trommeln, Köpfe und kurzen Mandrels. Dadurch können Shopify-Übersetzungsapps die Tabelleninhalte erfassen.
| Ersatzrollensatz nach Rohrbodenstärke | Vierkantantrieb | Trommel | Kopf | Kurze Mandrels 5.1/8" | Kurze Mandrels 7.1/8" | ||||
|---|---|---|---|---|---|---|---|---|---|
| 1/2"–7/8" | 3/4"–1.1/8" | 1.1/8"–1.5/8" | 1.5/8"–2.1/8" | 2.1/8"–2.5/8" | |||||
| – | 34872 | 34874 | 34878 | 34948 | 3/4 | 32269 | 32289 | 32308 32309 32310 32311 | 34876, 34948 |
| – | 34879 | 34881 | 34883 | 34949 | 3/4 | 32269 | 32289 | 32309 32310 32311 | – |
| 34878 | 34879 | 34881 | 34883 | 34949 | 3/4 | 32270 | 32290 | 32309 32310 32311 32312 | – |
| 34878 | 34879 | 34881 | 34883 | 34949 | 3/4 | 32271 | 32291 | 32311 32312 32313 | 32346 |
| 34885 | 34886 | 34888 | 34890 | 34950 | 3/4 | 32270 | 32290 | 32310 32311 32312 | 32345 |
| – | 34893 | 34895 | 34897 | 34951 | 3/4 | 32270 | 32290 | 32310 32311 32312 32313 | – |
| – | 34893 | 34895 | 34897 | 34951 | 3/4 | 32271 | 32291 | 32311 32312 32313 32314 | – |
| – | 34893 | 34895 | 34897 | 34951 | 3/4 | 32272 | 32292 | 32312 32313 32314 32315 32316 | – |
| – | 34900 | 34902 | 34904 | 34952 | 3/4 | 32272 | 32292 | 32312 32313 32314 32315 32316 | 32347 32348 32349 |
| 34899 | 34900 | 34902 | 34904 | 34952 | 3/4 | 32273 | 32293 | 32315 32316 32317 | 33630 33631 |
| – | 34907 | 34909 | 34911 | 34953 | 3/4 | 32273 | 32293 | 32315 32316 32317 32318 32319 | – |
| – | 34907 | 34909 | 34911 | 34953 | 1 | 32274 | 32294 | 32317 32318 32319 32320 32321 | – |
| – | 34914 | 34916 | 34918 | 34954 | 1 | 32274 | 32294 | 32318 32319 32320 32321 32322 | 33632 33633 33634 33635 |
| 34913 | 34914 | 34916 | 34918 | 34954 | 1 | 32275 | 32295 | 32320 32321 32322 | 33634 33635 |
| – | 34921 | 34923 | 34925 | 34955 | 1 | 32274 | 32294 | 32318 32319 32320 32321 32322 | – |
| – | 34921 | 34923 | 34925 | 34955 | 1 | 32275 | 32295 | 32321 32322 32323 32324 32325 | – |
| – | 34921 | 34923 | 34925 | 34955 | 1 | 32276 | 32296 | 32323 32324 32325 32326 32327 | – |
| – | 34921 | 34923 | 34925 | 34955 | 1 | 32277 | 32297 | 32324 32325 32326 32327 32328 | – |
| – | 34928 | 34930 | 34932 | 34956 | 1 | 32276 | 32296 | 32324 32325 32326 32327 32328 | – |
| – | 34928 | 34930 | 34932 | 34956 | 1 | 32277 | 32297 | 32326 32327 32328 32329 32330 | – |
| – | 34928 | 34930 | 34932 | 34956 | 1 | 32278 | 32298 | 32328 32329 32330 32331 32332 | – |
| – | 34935 | 34937 | 34939 | 34957 | 1 | 32277 | 32297 | 32324 32325 32326 32327 32328 | – |
| – | 34935 | 34937 | 34939 | 34957 | 1 | 32278 | 32298 | 32329 32330 32331 32332 32350 | – |
| – | 34935 | 34937 | 34939 | 34957 | 1 | 32279 | 32299 | 32331 32332 32350 32337 32338 | – |
| – | 34942 | 34944 | 34946 | 34958 | 1 | 32278 | 32298 | 32326 32327 32328 32329 32330 | – |
Hinweis: Für Sonderreichweiten, paralleles Aufweiten und abweichende Rohrbodenstärken bitte die Rohrdaten und den gewünschten Rohrüberstand angeben.
Kurzbeschreibung
Die 114 Serie Kesselrohraufweiter ist für das Aufweiten und Bördeln großer Kesselrohre von 2" bis 4.1/2" ausgelegt. Typische Anwendungen sind Boiler, Wasserwandrohre, Downcomer, Economizer, Steigrohre und Luftvorwärmer. Überlappende, selbsthaltende Rollen sorgen für eine gleichmäßige Rohraufweitung ohne Riefenbildung.
Das Hytool Qualtiätsversprechen
Das Hytool Qualtiätsversprechen
Bei hyTool steht Qualität an erster Stelle. Unsere Werkzeuge und Systeme sind zuverlässig, langlebig und erfüllen alle relevanten nationalen und internationalen Normen. Jedes Produkt wird geprüft, dokumentiert und ist für den professionellen Dauereinsatz ausgelegt – damit Sie sich in jeder Anwendung auf sichere und reproduzierbare Ergebnisse verlassen können.
Der Schutz Ihrer Daten hat für uns höchste Priorität – Ihre personenbezogenen Informationen werden vertraulich behandelt und ausschließlich gemäß den geltenden Datenschutzbestimmungen verarbeitet.
