Rohrbearbeitungswerkzeuge für Wärmetauscher, Kondensatoren & Kessel
Professionelle Tube Tools zum Aufweiten, Walzen, Prüfen und Trennen von Rohren. Wählen Sie Rohraufweiter, Kesselrohr-Expander, Rohrwalzwerkzeuge und Prüf- oder Schneidwerkzeuge passend zu Rohrdurchmesser, Wandstärke und Anwendung.

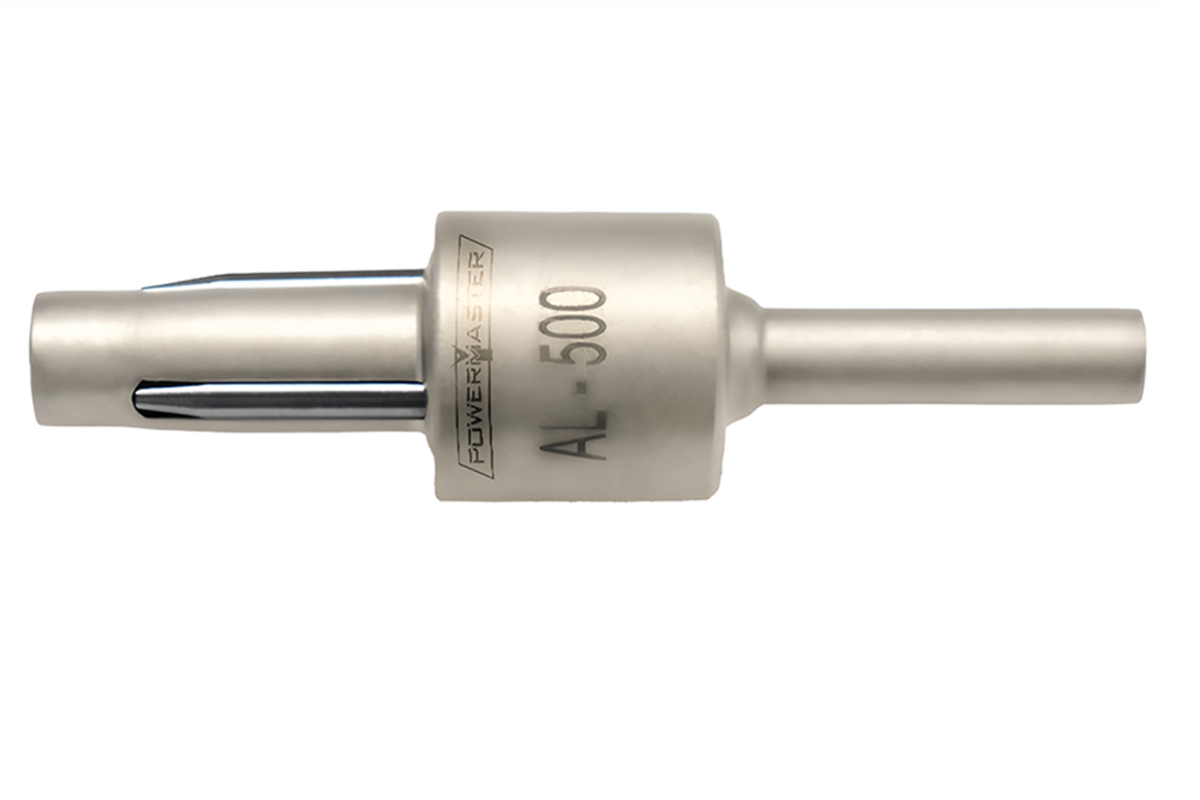

Rohraufweiter & Tube Expander
Kontrollierte Aufweitung von Rohren in Rohrböden von Wärmetauschern und Kondensatoren.
Rohraufweiter ansehen →Kesselrohr-Expander
Robuste Rohraufweiter für Kesselrohre und anspruchsvolle industrielle Rohrböden.
Kesselrohr-Expander ansehen →Rohrwalzen
Werkzeuge für die mechanische Expansion und formschlüssige Rohr-Rohrboden-Verbindung.
Rohrwalzen ansehen →Rohr-Dichtheitsprüfung
Vakuum-Lecktester zur gezielten Prüfung einzelner Rohre und Rohrverbindungen.
Leak Tester ansehen →
Wählen Sie Ihre Option
Wählen Sie Ihre Option
Wählen Sie Ihre Option
Informationen
Informationen
Tube Tools für Wärmetauscher, Kondensatoren und industrielle Rohrsysteme
Tube Tools sind spezialisierte Rohrbearbeitungswerkzeuge für Montage, Reparatur und Instandhaltung von Wärmetauschern, Kondensatoren, Kesselanlagen und industriellen Rohrsystemen. Das hyTool Sortiment umfasst Rohraufweiter und Tube Expander für unterschiedliche Rohrdurchmesser und Wandstärken, Kesselrohr-Expander, Rohrwalzwerkzeuge, Prüfgeräte sowie Werkzeuge zum kontrollierten Trennen von Rohren.
Welches Tube Tool wird für welche Arbeit benötigt?
Entscheidend ist zunächst, welcher Arbeitsschritt durchgeführt werden soll. Anschließend wird das Werkzeug anhand der Rohrabmessungen und der jeweiligen Einbausituation ausgewählt.
| Aufgabe | Geeignetes Werkzeug | Typischer Einsatz |
|---|---|---|
| Rohr im Rohrboden aufweiten | Rohraufweiter / Tube Expander | Wärmetauscher, Kondensatoren, Verdampfer und Rohrbündel |
| Kesselrohr aufweiten | Kesselrohr-Expander | Dampfkessel, Industriekessel und größere Kesselrohre |
| Dünnwandige Rohre gleichmäßig expandieren | 5-Rollen-Rohraufweiter | Beispielsweise Saftvorwärmer und Verdampfer in Zuckerfabriken |
| Tief liegende Rohrplatte erreichen | Long-Reach Rohraufweiter | Anwendungen mit großer Ausladung oder schwer erreichbarer Rohrplatte |
| Rohr auf Dichtheit prüfen | Vacuum Tube Leak Tester | Prüfung einzelner Rohre in Wärmetauschern und Kondensatoren |
| Großes Rohr von außen trennen | Außen-Rohrschneider ECC | Rohrleitungsbau, Anlagenbau, Instandhaltung und Rückbau |
| Rohr bei begrenztem Außenzugang von innen trennen | Innen-Rohrschneider ICC | Rohrleitungen und zylindrische Bauteile mit eingeschränktem Außenzugang |
Wie funktioniert ein Rohraufweiter?
Ein Rohraufweiter beziehungsweise Tube Expander wird in das Rohr eingeführt. Beim Antrieb des Dorns werden die Walzen nach außen gedrückt und rollen kontrolliert über die Rohrinnenfläche. Dadurch vergrößert sich der Rohrdurchmesser im Bereich des Rohrbodens.
Das Rohr wird dabei mechanisch gegen die Rohrbodenbohrung aufgeweitet. Ziel ist eine gleichmäßige und reproduzierbare Rohr-Rohrboden-Verbindung.
Rohraufweiter richtig auswählen
Ein Rohraufweiter wird nicht allein anhand des Rohraußendurchmessers ausgewählt. Für eine korrekte Werkzeugauslegung müssen mehrere Rohr- und Rohrbodenmaße gemeinsam betrachtet werden.
Rohraufweiter für Wärmetauscher oder Kesselrohr-Expander?

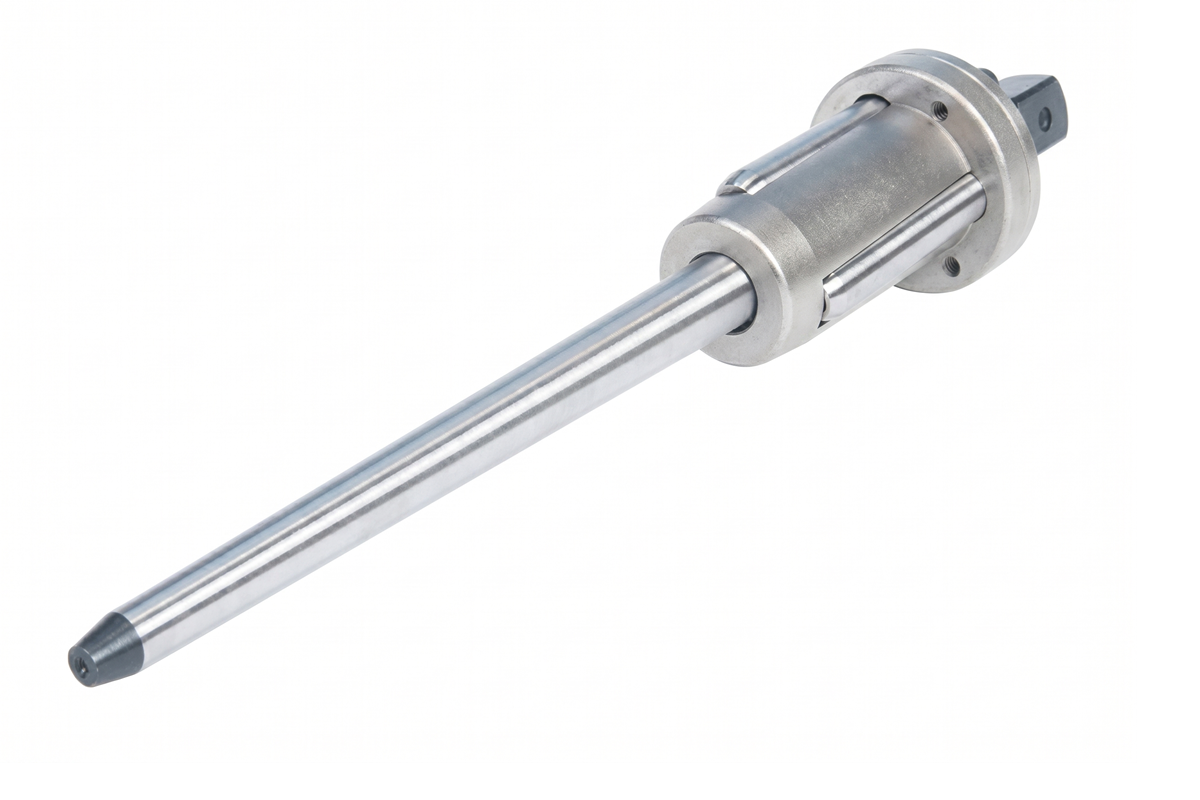

Tube Expander für Wärmetauscher
Klassische Rohraufweiter werden insbesondere für Rohre in Wärmetauschern, Kondensatoren und vergleichbaren Rohrbündeln eingesetzt. Die Auswahl erfolgt passend zu Rohrdurchmesser, Wandstärke, Rohrboden und gewünschter Walzlänge.

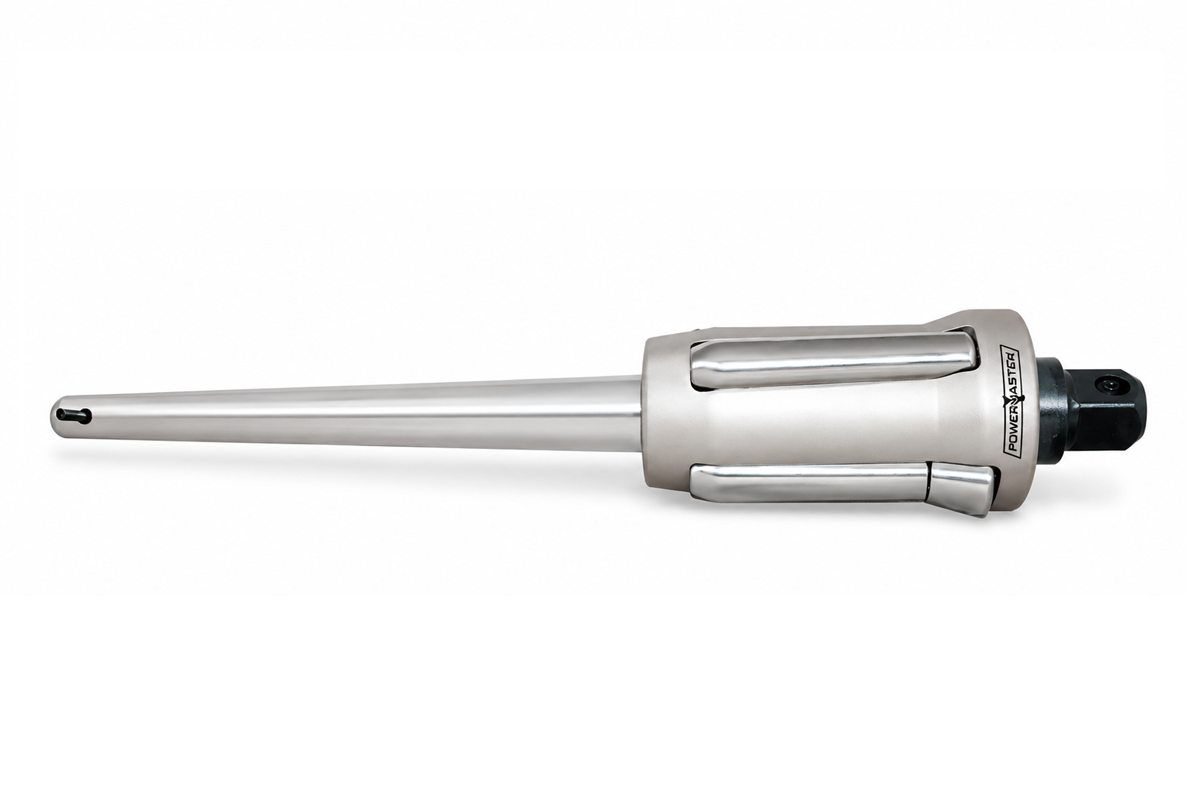

Kesselrohr-Expander
Kesselrohre stellen aufgrund ihrer Abmessungen, Wandstärken und Einbausituationen andere Anforderungen an das Werkzeug. Dafür stehen speziell ausgelegte Kesselrohr-Expander in unterschiedlichen Bauformen und Größen zur Verfügung.
3-Rollen- und 5-Rollen-Rohraufweiter
Neben klassischen Expander-Bauformen stehen für spezielle Anwendungen Rohraufweiter mit fünf Walzen zur Verfügung. Durch die zusätzliche Anzahl der Walzen wird die Umformkraft auf mehr Kontaktpunkte am Rohrumfang verteilt.
Die SB-Serie ist beispielsweise für dünnwandige Rohre in Anwendungen der Zuckerindustrie ausgelegt. Die CSB-Serie kombiniert das 5-Rollen-Prinzip mit einer Long-Reach-Bauform für tiefer liegende Rohrplatten.
Rohre im Wärmetauscher auf Dichtheit prüfen
Bei Wartungs- und Instandhaltungsarbeiten müssen undichte Rohre in einem Rohrbündel möglichst gezielt identifiziert werden. Mit einem Vacuum Tube Leak Tester können einzelne Rohre geprüft werden, ohne das gesamte Rohrbündel gleichzeitig beurteilen zu müssen.
Dadurch lässt sich ein auffälliges Rohr gezielt lokalisieren und anschließend über die geeignete Reparatur- oder Austauschmaßnahme entscheiden.
Industrielle Rohrschneider für Innen- und Außenschnitt
ECC Außen-Rohrschneider
Der ECC wird außen am Rohr angesetzt und führt einen konzentrischen Umfangsschnitt aus. Er eignet sich für großdimensionierte industrielle Rohre, Rohrleitungen und zylindrische Bauteile.
ICC Innen-Rohrschneider
Der ICC schneidet das Rohr von innen nach außen. Diese Bauweise ist insbesondere interessant, wenn der Außendurchmesser nicht ausreichend zugänglich ist oder das Werkzeug konstruktionsbedingt innerhalb des Rohres angesetzt werden muss.
Tube Tools für industrielle Anwendungen
Den passenden Tube Expander sicher bestimmen
Gerade bei Rohraufweitern entscheidet die richtige Größenkombination über das Arbeitsergebnis. Senden Sie uns die vorhandenen Rohrdaten oder eine technische Zeichnung. Wir prüfen, welche Expander-Serie und Werkzeuggröße zur Anwendung passt.
Kein Problem. Senden Sie uns die vorhandenen Abmessungen so, wie sie in Ihrer Zeichnung oder Dokumentation angegeben sind. Auch Zollabmessungen und BWG-Wandstärken können für die Werkzeugauswahl berücksichtigt werden.
Häufige Fragen zu Tube Tools und Rohraufweitern
Was ist ein Tube Expander?
Ein Tube Expander beziehungsweise Rohraufweiter ist ein mechanisches Werkzeug, das ein Rohr von innen kontrolliert aufweitet. Typische Anwendungen sind Rohr-Rohrboden-Verbindungen in Wärmetauschern, Kondensatoren und Kesselanlagen.
Welche Angaben werden zur Auswahl eines Rohraufweiters benötigt?
Besonders wichtig sind Rohraußendurchmesser, Rohrwandstärke beziehungsweise Rohrinnendurchmesser, Rohrbodenstärke, Rohrmaterial und die gewünschte Walzlänge. Bei besonderen Einbausituationen sollte zusätzlich die verfügbare Ausladung angegeben werden.
Was bedeutet BWG bei Rohraufweitern?
BWG ist eine gebräuchliche Größenangabe für Rohrwandstärken. Da die Wandstärke den Innendurchmesser des Rohres beeinflusst, ist sie für die Auswahl eines passenden Tube Expanders entscheidend.
Was ist der Unterschied zwischen Rohraufweiter und Kesselrohr-Expander?
Beide Werkzeuge arbeiten nach dem Prinzip der mechanischen Rohrweitung. Kesselrohr-Expander sind jedoch speziell auf typische Abmessungen und Anwendungen von Kesselrohren abgestimmt, während klassische Tube Expander häufig bei Wärmetauschern und Kondensatoren eingesetzt werden.
Wann ist ein 5-Rollen-Rohraufweiter sinnvoll?
Fünf Walzen verteilen die Umformung auf mehr Kontaktpunkte am Rohrumfang. Spezielle 5-Rollen-Serien wie SB und CSB werden deshalb unter anderem für dünnwandige Rohre und besondere Anwendungen eingesetzt.
Was ist ein Long-Reach Tube Expander?
Ein Long-Reach Rohraufweiter besitzt eine größere Reichweite beziehungsweise Ausladung. Er wird eingesetzt, wenn die zu bearbeitende Rohrplatte mit einer Standardausführung nicht ausreichend erreicht werden kann.
Wie kann man ein undichtes Rohr im Wärmetauscher finden?
Für die gezielte Prüfung einzelner Rohre kann ein Vakuum-Rohrlecktester eingesetzt werden. Dadurch können auffällige Rohre gezielt identifiziert werden, ohne sämtliche Rohre des Bündels gleichzeitig zu prüfen.
Wann wird ein Innen-Rohrschneider eingesetzt?
Ein Innen-Rohrschneider ist sinnvoll, wenn ein Rohr von innen zugänglich ist, außen aber nicht ausreichend Platz für ein außen gespanntes Schneidwerkzeug zur Verfügung steht.
Kann hyTool den passenden Rohraufweiter anhand einer Zeichnung bestimmen?
Ja. Am hilfreichsten sind Rohrdurchmesser, Wandstärke, Rohrbodenstärke, Rohrmaterial und die relevante Einbausituation. Eine vorhandene technische Zeichnung oder Maßskizze erleichtert die eindeutige Werkzeugauswahl.
