Rohraufweiter 8012 Serie
Preis auf Anfrage
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Abholverfügbarkeit konnte nicht geladen werden
Sprechen Sie uns an!
Produktbeschreibung
Produktbeschreibung

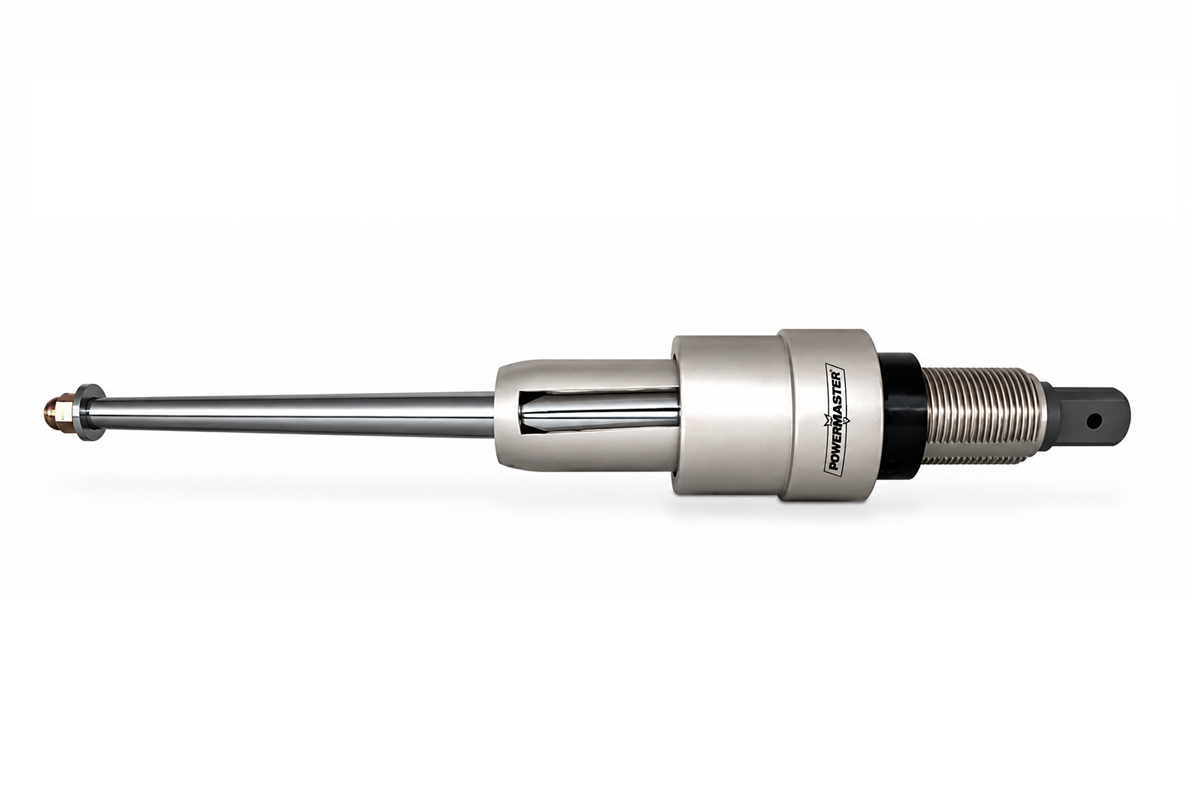

8012 Serie Rohraufweiter für große Rohrdurchmesser
Die 8012 Serie ist für das Aufweiten großer Rohre in Luftvorwärmern, Kesseln, Raffinerieanlagen und industriellen Apparaten ausgelegt. Sie deckt Rohr-Außendurchmesser von 1.3/4" bis 5" ab und ist für dicke Rohrböden bis 8" geeignet.
Die Rohraufweiter sind mit 57,15 mm langen Rollen ausgeführt und für Rohrinnendurchmesser von 36,1 mm bis 123,7 mm ausgelegt. Für Mandrels mit 6" oder 8" Reichweite wird die gewünschte Reichweite an die Mandrel-Nummer angehängt.
Einsatzbereich und Verstellbereich
Einsatz: Aufweiten von Rohren in Luftvorwärmern, Kesseln und Raffinerie-Still-Tubes. Die Serie kann auch für dicke Rohrböden bis 8" eingesetzt werden.
- für Rohrinnendurchmesser von 36,1 mm (1.420") bis 123,7 mm (4.870")
- für Rohr-Außendurchmesser 1.3/4" bis 5"
- Expander mit 57,15 mm / 2.1/4" langen Rollen
- für größere 8012-Ausführungen bitte Anfrage stellen
- Suffix -6 oder -8 für Mandrels mit 6" oder 8" Reichweite
| Rollenlänge | Reichweite | Minimum A | Maximum B |
|---|---|---|---|
| 57,1 mm 2.1/4" |
Standard | 12,7 mm 1/2" |
101,4 mm 4" |
| 6" Reach | 12,7 mm 1/2" |
152,4 mm 6" |
|
| 8" Reach | 12,7 mm 1/2" |
203,2 mm 8" |
Technische Tabelle 8012 Serie
Die Tabelle zeigt die Zuordnung nach Rohr-Außendurchmesser, Rohrwandstärke, Rohrinnendurchmesser, Mindest-I.D., maximaler Werkzeugaufweitung sowie Werkzeug-, Mandrel- und Rollensatznummern. Die Tabelle ist als HTML aufgebaut, damit Shopify-Übersetzungsapps die Inhalte erfassen können.
| Rohr O.D. | BWG | Rohrwand | Rohr I.D. | Min. I.D. Werkzeug tritt ein |
Max. Aufweitung | Expander 57,15 mm 2.1/4" lange Rollen |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | Tool-Nr. | Mandrel | Rollen | ||
| 1.3/4 (44,45 mm) | 7 | 4,57 | .179 | 34,7 | 1.366 | 33,3 | 1.311 | 37,8 | 1.488 | 8012-1.3/4-7 | M-90 | R-32 |
| 8 | 4,19 | .165 | 36,1 | 1.420 | 34,7 | 1.368 | 39,3 | 1.550 | 8012-1.3/4-8 | M-90 | R-33-A | |
| 10 | 3,40 | .134 | 37,6 | 1.482 | 36,0 | 1.420 | 40,8 | 1.607 | 8012-1.3/4-10 | M-90 | R-37-A | |
| 11 | 3,04 | .120 | 38,3 | 1.510 | 36,9 | 1.454 | 41,5 | 1.635 | 8012-1.3/4-11 | M-90 | R-42 | |
| 12 | 2,76 | .109 | 38,9 | 1.532 | 37,6 | 1.482 | 42,0 | 1.657 | 8012-1.3/4-12 | M-90 | R-44 | |
| 13 | 2,41 | .095 | 39,6 | 1.560 | 38,3 | 1.510 | 42,7 | 1.685 | 8012-1.3/4-13 | M-90 | R-46 | |
| 14 | 2,10 | .083 | 40,2 | 1.584 | 38,9 | 1.532 | 43,4 | 1.709 | 8012-1.3/4-14 | M-90 | R-48 | |
| 2 (50,80 mm) | 7 | 4,57 | .180 | 41,6 | 1.640 | 39,8 | 1.570 | 45,0 | 1.770 | 8012-2-7 | M-91 | R-46 |
| 8 | 4,19 | .165 | 42,4 | 1.670 | 40,5 | 1.595 | 45,6 | 1.795 | 8012-2-8 | M-91 | R-48 | |
| 10 | 3,40 | .134 | 43,9 | 1.732 | 41,6 | 1.640 | 47,1 | 1.857 | 8012-2-10 | M-91 | R-50 | |
| 11 | 3,04 | .120 | 44,7 | 1.760 | 42,4 | 1.670 | 47,8 | 1.885 | 8012-2-11 | M-91 | R-52 | |
| 12 | 2,76 | .109 | 45,2 | 1.782 | 43,2 | 1.704 | 48,4 | 1.907 | 8012-2-12 | M-91 | R-54 | |
| 13 | 2,41 | .095 | 45,9 | 1.810 | 43,9 | 1.732 | 49,6 | 1.956 | 8012-2-13-18 | M-91 | R-56 | |
| 14 | 2,10 | .083 | 46,5 | 1.834 | 43,9 | 1.732 | 49,6 | 1.956 | 8012-2-13-18 | M-91 | R-56 | |
| 15 | 1,83 | .072 | 47,1 | 1.856 | 43,9 | 1.732 | 49,6 | 1.956 | 8012-2-13-18 | M-91 | R-56 | |
| 16 | 1,65 | .065 | 47,4 | 1.870 | 43,9 | 1.732 | 49,6 | 1.956 | 8012-2-13-18 | M-91 | R-56 | |
| 17 | 1,47 | .058 | 47,9 | 1.884 | 43,9 | 1.732 | 49,6 | 1.956 | 8012-2-13-18 | M-91 | R-56 | |
| 18 | 1,24 | .049 | 48,3 | 1.902 | 43,9 | 1.732 | 49,6 | 1.956 | 8012-2-13-18 | M-91 | R-56 | |
| 2.1/4 (57,15 mm) | 10 | 3,40 | .134 | 50,3 | 1.982 | 48,0 | 1.890 | 53,5 | 2.107 | 8012-2.1/4-10 | M-92 | R-56 |
| 11 | 3,04 | .120 | 51,0 | 2.010 | 48,7 | 1.920 | 54,2 | 2.135 | 8012-2.1/4-11 | M-92 | R-58 | |
| 12 | 2,76 | .109 | 51,6 | 2.032 | 49,6 | 1.954 | 54,7 | 2.157 | 8012-2.1/4-12 | M-92 | R-60 | |
| 13 | 2,41 | .095 | 52,3 | 2.060 | 50,3 | 1.982 | 55,4 | 2.185 | 8012-2.1/4-13-16 | M-92 | R-62 | |
| 14 | 2,10 | .083 | 52,9 | 2.084 | 50,3 | 1.982 | 55,4 | 2.185 | 8012-2.1/4-13-16 | M-92 | R-62 | |
| 15 | 1,83 | .072 | 53,4 | 2.106 | 50,3 | 1.982 | 55,4 | 2.185 | 8012-2.1/4-13-16 | M-92 | R-62 | |
| 16 | 1,65 | .065 | 53,8 | 2.120 | 50,3 | 1.982 | 55,4 | 2.185 | 8012-2.1/4-13-16 | M-92 | R-62 | |
| 2.1/2 (63,50 mm) | 7–8 | 4,50 | .177 | 54,5 | 2.146 | 52,0 | 2.050 | 59,3 | 2.335 | 8012-2.1/2-7-8 | M-92 | R-45-A |
| 9 | 3,75 | .148 | 56,0 | 2.204 | 53,5 | 2.106 | 60,4 | 2.380 | 8012-2.1/2-9 | M-93 | R-46-A | |
| 10 | 3,40 | .134 | 56,6 | 2.232 | 54,3 | 2.140 | 61,1 | 2.407 | 8012-2.1/2-10-12 | M-93 | R-64 | |
| 11 | 3,04 | .120 | 57,4 | 2.260 | 54,3 | 2.140 | 61,1 | 2.407 | 8012-2.1/2-10-12 | M-93 | R-64 | |
| 12 | 2,76 | .109 | 57,9 | 2.282 | 54,3 | 2.140 | 61,1 | 2.407 | 8012-2.1/2-10-12 | M-93 | R-64 | |
| 13 | 2,41 | .095 | 58,6 | 2.310 | 56,6 | 2.232 | 62,2 | 2.450 | 8012-2.1/2-13-18 | M-94 | R-64 | |
| 14 | 2,10 | .083 | 59,2 | 2.334 | 56,6 | 2.232 | 62,2 | 2.450 | 8012-2.1/2-13-18 | M-94 | R-64 | |
| 15 | 1,83 | .072 | 59,8 | 2.356 | 56,6 | 2.232 | 62,2 | 2.450 | 8012-2.1/2-13-18 | M-94 | R-64 | |
| 16 | 1,65 | .065 | 60,1 | 2.370 | 56,6 | 2.232 | 62,2 | 2.450 | 8012-2.1/2-13-18 | M-94 | R-64 | |
| 17 | 1,47 | .058 | 60,6 | 2.384 | 56,6 | 2.232 | 62,2 | 2.450 | 8012-2.1/2-13-18 | M-94 | R-64 | |
| 18 | 1,24 | .049 | 61,0 | 2.402 | 56,6 | 2.232 | 62,2 | 2.450 | 8012-2.1/2-13-18 | M-94 | R-64 | |
| 2.3/4 (69,85 mm) | 10 | 3,40 | .134 | 63,0 | 2.482 | 60,7 | 2.390 | 68,6 | 2.702 | 8012-2.3/4-10-16 | M-96 | R-66 |
| 11 | 3,04 | .120 | 63,7 | 2.510 | 60,7 | 2.390 | 68,6 | 2.702 | 8012-2.3/4-10-16 | M-96 | R-66 | |
| 12 | 2,76 | .109 | 64,3 | 2.532 | 60,7 | 2.390 | 68,6 | 2.702 | 8012-2.3/4-10-16 | M-96 | R-66 | |
| 13 | 2,41 | .095 | 65,0 | 2.560 | 60,7 | 2.390 | 68,6 | 2.702 | 8012-2.3/4-10-16 | M-96 | R-66 | |
| 14 | 2,10 | .083 | 65,6 | 2.584 | 60,7 | 2.390 | 68,6 | 2.702 | 8012-2.3/4-10-16 | M-96 | R-66 | |
| 15 | 1,83 | .072 | 66,1 | 2.606 | 60,7 | 2.390 | 68,6 | 2.702 | 8012-2.3/4-10-16 | M-96 | R-66 | |
| 16 | 1,65 | .065 | 66,5 | 2.620 | 60,7 | 2.390 | 68,6 | 2.702 | 8012-2.3/4-10-16 | M-96 | R-66 | |
| 3 (76,20 mm) | 8 | 4,19 | .165 | 67,8 | 2.670 | 65,0 | 2.560 | 71,8 | 2.829 | 8012-3-8-9 | M-97 | R-67 |
| 9 | 3,75 | .148 | 68,6 | 2.704 | 65,0 | 2.560 | 71,8 | 2.829 | 8012-3-8-9 | M-97 | R-67 | |
| 10 | 3,40 | .134 | 69,3 | 2.732 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 11 | 3,04 | .120 | 70,1 | 2.760 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 12 | 2,76 | .109 | 70,6 | 2.782 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 13 | 2,41 | .095 | 71,3 | 2.810 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 14 | 2,10 | .083 | 71,9 | 2.834 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 15 | 1,82 | .072 | 72,5 | 2.856 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 16 | 1,65 | .065 | 72,8 | 2.870 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 17 | 1,47 | .058 | 73,3 | 2.884 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 18 | 1,24 | .049 | 73,7 | 2.902 | 67,0 | 2.640 | 74,9 | 2.952 | 8012-3-10-18 | M-96 | R-67 | |
| 3.1/2 (88,90 mm) | 13 | 2,41 | .095 | 84,1 | 3.311 | 81,0 | 3.190 | 88,0 | 3.464 | 8012-3.1/2-10-18 | M-99 | R-70 |
| 14 | 2,10 | .083 | 84,7 | 3.334 | 81,0 | 3.190 | 88,0 | 3.464 | 8012-3.1/2-10-18 | M-99 | R-70 | |
| 15 | 1,83 | .072 | 85,2 | 3.354 | 81,0 | 3.190 | 88,0 | 3.464 | 8012-3.1/2-10-18 | M-99 | R-70 | |
| 16 | 1,65 | .065 | 85,6 | 3.370 | 81,0 | 3.190 | 88,0 | 3.464 | 8012-3.1/2-10-18 | M-99 | R-70 | |
| 17 | 1,47 | .058 | 86,0 | 3.385 | 81,0 | 3.190 | 88,0 | 3.464 | 8012-3.1/2-10-18 | M-99 | R-70 | |
| 18 | 1,24 | .049 | 86,4 | 3.401 | 81,0 | 3.190 | 88,0 | 3.464 | 8012-3.1/2-10-18 | M-99 | R-70 | |
| 4 (101,60 mm) | 3 | 6,60 | .259 | 88,4 | 3.480 | 87,0 | 3.425 | 96,0 | 3.780 | 8012-4-3-4 | M-100 | R-71 |
| 4 | 6,00 | .236 | 89,6 | 3.527 | 87,0 | 3.425 | 96,0 | 3.780 | 8012-4-3-4 | M-100 | R-71 | |
| 8 | 4,19 | .165 | 93,2 | 3.670 | 91,0 | 3.582 | 100,0 | 3.940 | 8012-4-8-9 | M-101 | R-71 | |
| 9 | 3,75 | .148 | 94,1 | 3.704 | 91,0 | 3.582 | 100,0 | 3.940 | 8012-4-8-9 | M-101 | R-71 | |
| 10 | 3,40 | .134 | 94,8 | 3.732 | 93,0 | 3.661 | 100,6 | 3.960 | 8012-4-10-18 | M-101 | R-72 | |
| 11 | 3,04 | .120 | 95,5 | 3.760 | 93,0 | 3.661 | 100,6 | 3.960 | 8012-4-10-18 | M-101 | R-72 | |
| 12 | 2,76 | .109 | 96,1 | 3.783 | 93,0 | 3.661 | 100,6 | 3.960 | 8012-4-10-18 | M-101 | R-72 | |
| 13 | 2,41 | .095 | 96,8 | 3.811 | 93,0 | 3.661 | 100,6 | 3.960 | 8012-4-10-18 | M-101 | R-72 | |
| 14 | 2,10 | .083 | 97,4 | 3.834 | 93,0 | 3.661 | 100,6 | 3.960 | 8012-4-10-18 | M-101 | R-72 | |
| 16 | 1,65 | .065 | 98,3 | 3.870 | 93,0 | 3.661 | 100,6 | 3.960 | 8012-4-10-18 | M-101 | R-72 | |
| 4.1/2 (114,30 mm) | 3 | 6,60 | .259 | 101,1 | 3.980 | 100,0 | 3.940 | 109,0 | 4.291 | 8012-4.1/2-3-4 | M-102 | R-73 |
| 4 | 6,00 | .236 | 102,3 | 4.030 | 100,0 | 3.940 | 109,0 | 4.291 | 8012-4.1/2-3-4 | M-102 | R-73 | |
| 8 | 4,19 | .165 | 105,9 | 4.170 | 102,0 | 4.020 | 111,0 | 4.370 | 8012-4.1/2-8-9 | M-102 | R-74 | |
| 9 | 3,75 | .148 | 106,8 | 4.204 | 102,0 | 4.020 | 111,0 | 4.370 | 8012-4.1/2-8-9 | M-102 | R-74 | |
| 10 | 3,40 | .134 | 107,5 | 4.232 | 104,0 | 4.100 | 113,0 | 4.450 | 8012-4.1/2-10-18 | M-103 | R-74 | |
| 12 | 2,76 | .109 | 108,8 | 4.283 | 104,0 | 4.100 | 113,0 | 4.450 | 8012-4.1/2-10-18 | M-103 | R-74 | |
| 16 | 1,65 | .065 | 111,0 | 4.370 | 104,0 | 4.100 | 113,0 | 4.450 | 8012-4.1/2-10-18 | M-103 | R-74 | |
| 5 (127,00 mm) | 3 | 6,60 | .259 | 113,8 | 4.480 | 112,0 | 4.410 | 121,0 | 4.763 | 8012-5-3-4 | M-105 | R-76 |
| 4 | 6,00 | .236 | 115,0 | 4.527 | 112,0 | 4.410 | 121,0 | 4.763 | 8012-5-3-4 | M-105 | R-76 | |
| 8 | 4,19 | .165 | 118,6 | 4.670 | 116,0 | 4.566 | 125,0 | 4.921 | 8012-5-8-9 | M-105 | R-77 | |
| 9 | 3,75 | .148 | 119,5 | 4.704 | 116,0 | 4.566 | 125,0 | 4.921 | 8012-5-8-9 | M-105 | R-77 | |
| 10 | 3,40 | .134 | 120,2 | 4.732 | 117,0 | 4.606 | 126,0 | 4.960 | 8012-5-10-18 | M-105 | R-78 | |
| 11 | 3,04 | .120 | 121,0 | 4.763 | 117,0 | 4.606 | 126,0 | 4.960 | 8012-5-10-18 | M-105 | R-78 | |
| 12 | 2,76 | .109 | 121,5 | 4.783 | 117,0 | 4.606 | 126,0 | 4.960 | 8012-5-10-18 | M-105 | R-78 | |
| 14 | 2,10 | .083 | 122,8 | 4.834 | 117,0 | 4.606 | 126,0 | 4.960 | 8012-5-10-18 | M-105 | R-78 | |
| 16 | 1,65 | .065 | 123,7 | 4.870 | 117,0 | 4.606 | 126,0 | 4.960 | 8012-5-10-18 | M-105 | R-78 | |
Hinweis: Modelle 8012-1.3/4-7 bis 8012-2.1/2-13-18 werden mit 3/4" Vierkant-Mandrel geliefert. Modelle 8012-2.3/4-10-16 bis 8012-5-10-18 werden mit 1" Vierkant-Mandrel geliefert.
Kurzbeschreibung
Die 8012 Serie Rohraufweiter ist für große Rohrdurchmesser in Luftvorwärmern, Kesseln, Raffinerieanlagen und industriellen Apparaten ausgelegt. Sie eignet sich für Rohr-Außendurchmesser von 1.3/4" bis 5" und dicke Rohrböden bis 8".
