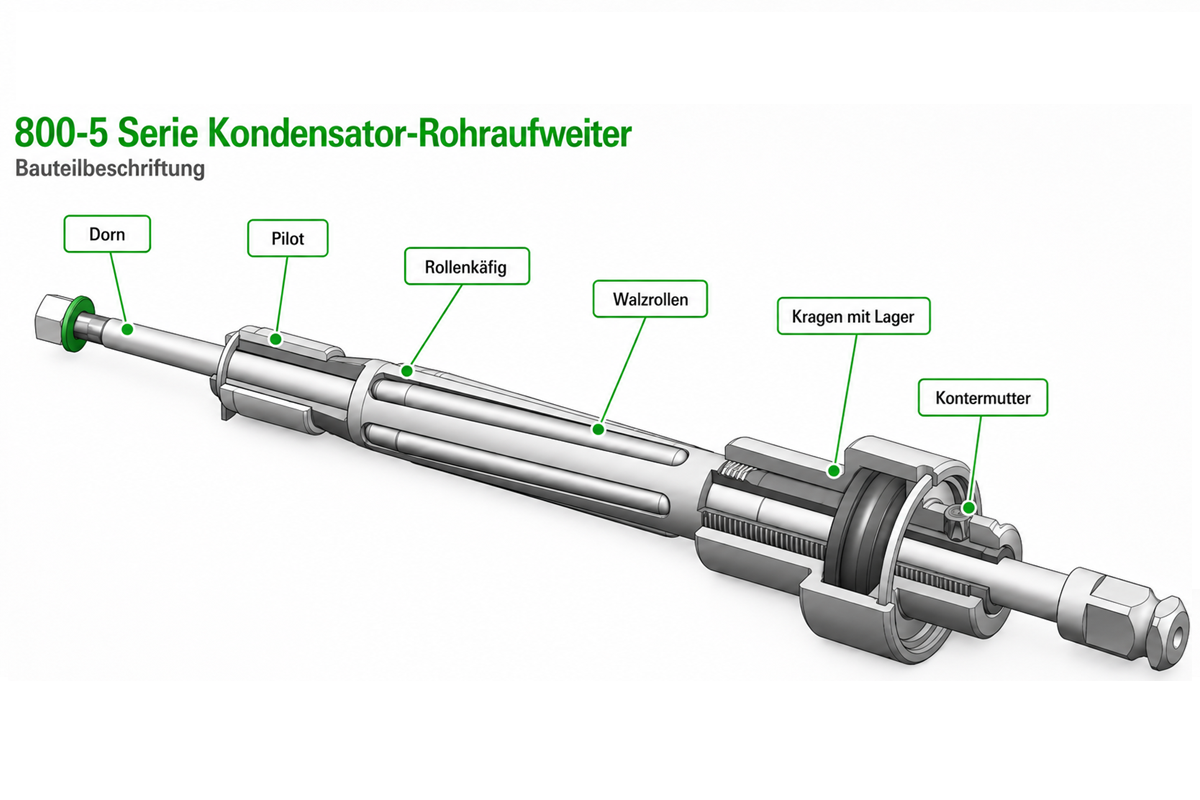

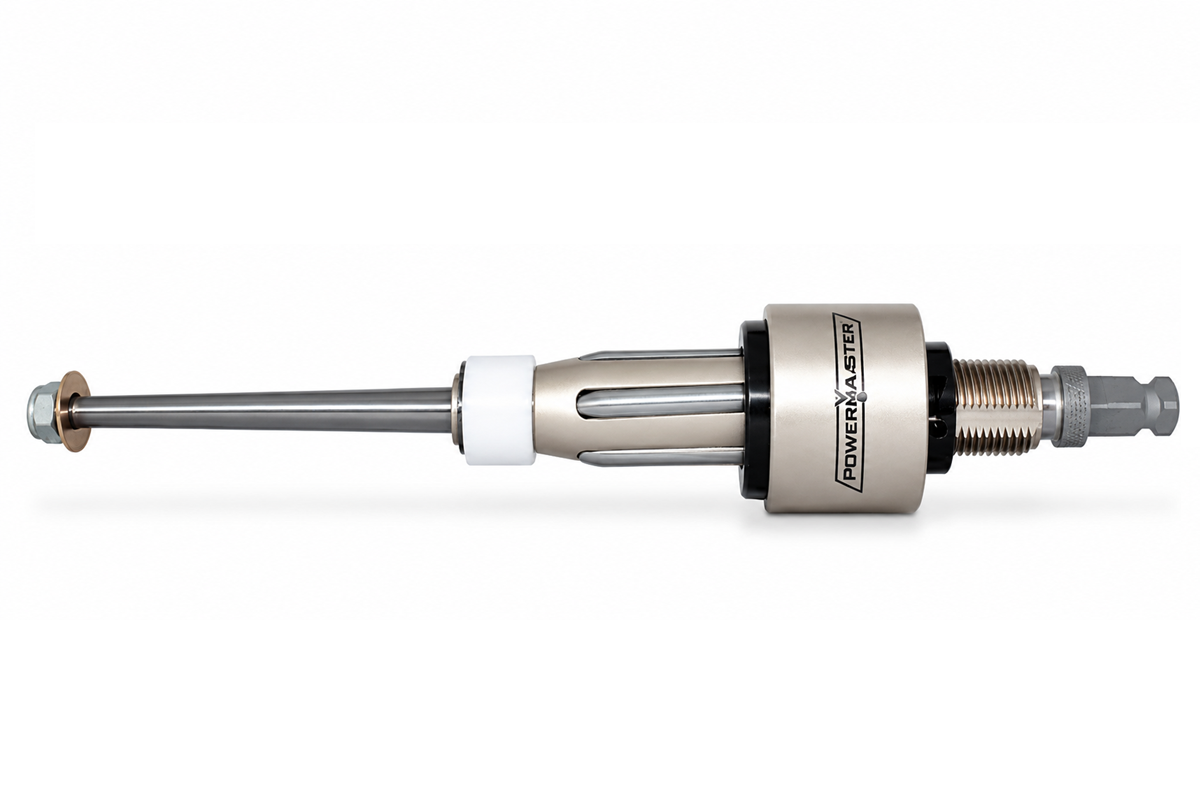

800-5 Serie Fünfrollen-Rohraufweiter für dünnwandige Rohre
Die 800-5 Serie ist für das präzise Aufweiten dünnwandiger Rohre ausgelegt. Der Fünfrollen-Aufbau sorgt für eine gleichmäßigere, konzentrische Aufweitung und reduziert den Rückfedereffekt gegenüber konventionellen Dreirollen-Rohraufweitern.
Die Serie wird für dünnwandige Rohre aus Edelstahl, Titan, Incoloy und weiteren anspruchsvollen Werkstoffen empfohlen. Sie deckt Rohr-Außendurchmesser von 5/8" bis 1.1/2" und Rohrinnendurchmesser von 12,9 mm bis 36,7 mm ab.
Einsatzbereich und Verstellbereich
Einsatz: Rohraufweitung an dünnwandigen Rohren, insbesondere bei 19 bis 22 Gauge Rohrwandstärke und anspruchsvollen Werkstoffen.
- für Rohrinnendurchmesser von 12,9 mm (.509") bis 36,7 mm (1.44")
- für Rohr-Außendurchmesser 5/8" bis 1.1/2"
- empfohlen für Edelstahl, Titan, Incoloy und weitere exotische Werkstoffe
- gleichmäßigere, konzentrische Aufweitung gegenüber konventionellen Dreirollen-Werkzeugen
- reduziert den Rückfedereffekt bei dünnwandigen Rohren
| Rollenlänge | Minimum A | Maximum B |
|---|---|---|
| 38,10 mm 1.1/2" |
12,7 mm 1/2" |
38,1 mm 1.1/2" |
| 57,15 mm 2.1/4" |
31,7 mm 1.1/4" |
57,1 mm 2.1/4" |
Technische Tabelle 800-5 Serie
Die Tabelle zeigt die Zuordnung nach Rohr-Außendurchmesser, Rohrwandstärke, Rohrinnendurchmesser, Mindest-I.D., maximaler Werkzeugaufweitung sowie Werkzeug-, Mandrel- und Rollensatznummern. Die Tabelle ist als HTML aufgebaut, damit Shopify-Übersetzungsapps die Inhalte erfassen können.
| Rohr O.D. | BWG | Rohrwand | Rohr I.D. | Min. I.D. Werkzeug tritt ein |
Max. Aufweitung | Expander 38,10 mm 1.1/2" lange Rollen |
Expander 57,15 mm 2.1/4" lange Rollen |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | Tool-Nr. | Mandrel | Rollen | Tool-Nr. | Mandrel | Rollen | ||
| 5/8 (15,88 mm) | 17 | 1,47 | .058 | 12,9 | .509 | 12,6 | .499 | 14,3 | .564 | 815-5 | 816-5 | R-4-5 | 816-5 | 816-5 | R-4-A-5 |
| 18 | 1,24 | .049 | 13,4 | .527 | 13,1 | .517 | 14,6 | .576 | 817-5 | M-9 | R-4-5 | - | - | - | |
| 19 | 1,06 | .042 | 13,7 | .541 | 13,3 | .522 | 14,8 | .582 | 819-5 | 820-5 | R-4-5 | 820-5 | 820-5 | R-4-A-5 | |
| 20 | 0,88 | .035 | 14,1 | .555 | 13,6 | .536 | 15,1 | .596 | 819-5 S | 820-5 S | R-4-5 | 820-5 S | 820-5 S | R-4-A-5 | |
| 21 | 0,81 | .032 | 14,2 | .561 | 13,6 | .536 | 15,1 | .596 | 819-5 S | 820-5 S | R-4-5 | 820-5 S | 820-5 S | R-4-A-5 | |
| 22 | 0,71 | .028 | 14,5 | .569 | 13,6 | .536 | 15,1 | .596 | 819-5 S | 820-5 S | R-4-5 | 820-5 S | 820-5 S | R-4-A-5 | |
| 3/4 (19,05 mm) | 13 | 2,41 | .095 | 14,2 | .560 | 13,9 | .550 | 15,6 | .615 | 821-5 | 822-5 | R-5-5 | 822-5 | 822-5 | R-5-A-5 |
| 14 | 2,10 | .083 | 14,8 | .584 | 14,5 | .574 | 15,9 | .629 | 823-5 | 824-5 | R-6-5 | 824-5 | 824-5 | R-6-A-5 | |
| 15 | 1,82 | .072 | 15,3 | .606 | 14,9 | .590 | 16,8 | .661 | 825-5 | 826-5 | R-7-5 | 826-5 | 826-5 | R-7-A-5 | |
| 16 | 1,65 | .065 | 15,7 | .620 | 15,3 | .605 | 17,2 | .680 | 827-5 | M-13 | R-7-5 | 828-5 | M-13 | R-7-A-5 | |
| 17 | 1,47 | .058 | 16,1 | .634 | 15,7 | .619 | 17,8 | .699 | 829-5 | 830-5 | R-7-5 | 830-5 | 830-5 | R-7-A-5 | |
| 18 | 1,24 | .049 | 16,5 | .652 | 15,7 | .619 | 17,8 | .699 | 829-5 | 830-5 | R-7-5 | 830-5 | 830-5 | R-7-A-5 | |
| 19 | 1,06 | .042 | 16,9 | .666 | 16,3 | .642 | 18,5 | .729 | 831-5 | M-13 | R-9-5 | 832-5 | M-13 | R-9-A-5 | |
| 20 | 0,88 | .035 | 17,2 | .680 | 16,3 | .642 | 18,5 | .729 | 831-5 | M-13 | R-9-5 | 832-5 | M-13 | R-9-A-5 | |
| 21 | 0,81 | .032 | 17,4 | .686 | 16,3 | .642 | 18,5 | .729 | 831-5 | M-13 | R-9-5 | 832-5 | M-13 | R-9-A-5 | |
| 22 | 0,71 | .028 | 17,6 | .694 | 16,3 | .642 | 18,5 | .729 | 831-5 | M-13 | R-9-5 | 832-5 | M-13 | R-9-A-5 | |
| 23 | 0,64 | .025 | 17,8 | .700 | 17,0 | .670 | 18,9 | .747 | 833-5 | M-14-3/8 | R-9-5 | 834-5 | M-14-3/8 | R-9-A-5 | |
| 24 | 0,56 | .022 | 17,9 | .706 | 17,0 | .670 | 18,9 | .747 | 833-5 | M-14-3/8 | R-9-5 | 834-5 | M-14-3/8 | R-9-A-5 | |
| 25 | 0,51 | .020 | 18,0 | .710 | 17,4 | .685 | 19,0 | .750 | 835-5 | M-15-3/8 | R-10-5 | 836-5 | M-15-3/8 | R-10-A-5 | |
| 7/8 (22,22 mm) | 13 | 2,41 | .095 | 17,4 | .685 | 17,0 | .670 | 18,9 | .747 | 833-5 | M-14-3/8 | R-9-5 | 834-5 | M-14-3/8 | R-9-A-5 |
| 14 | 2,10 | .083 | 18,0 | .709 | 17,4 | .685 | 19,0 | .750 | 835-5 | M-15-3/8 | R-10-5 | 836-5 | M-15-3/8 | R-10-A-5 | |
| 16 | 1,65 | .065 | 18,9 | .745 | 18,4 | .726 | 20,3 | .800 | 839-5 | 840-5 | R-11-5 | 840-5 | 840-5 | R-11-A-5 | |
| 17 | 1,47 | .058 | 19,2 | .759 | 18,8 | .740 | 20,9 | .824 | 843-5 | M-17-3/8 | R-11-5 | 844-5 | M-17-3/8 | R-11-A-5 | |
| 18 | 1,24 | .049 | 19,7 | .777 | 18,8 | .740 | 20,9 | .824 | 843-5 | M-17-3/8 | R-11-5 | 844-5 | M-17-3/8 | R-11-A-5 | |
| 19 | 1,07 | .042 | 20,1 | .791 | 19,4 | .763 | 21,6 | .851 | 845-5 | M-18-3/8 | R-11-5 | 846-5 | M-18-3/8 | R-11-A-5 | |
| 20 | 0,89 | .035 | 20,4 | .805 | 19,4 | .763 | 21,6 | .851 | 845-5 | M-18-3/8 | R-11-5 | 846-5 | M-18-3/8 | R-11-A-5 | |
| 21 | 0,81 | .032 | 20,6 | .811 | 19,4 | .763 | 21,6 | .851 | 845-5 | M-18-3/8 | R-11-5 | 846-5 | M-18-3/8 | R-11-A-5 | |
| 22 | 0,71 | .028 | 20,8 | .819 | 19,4 | .763 | 21,6 | .851 | 845-5 | M-18-3/8 | R-11-5 | 846-5 | M-18-3/8 | R-11-A-5 | |
| 23 | 0,64 | .025 | 20,9 | .825 | 20,1 | .791 | 22,4 | .880 | 847-5 | M-18-3/8 | R-13-5 | 848-5 | M-18-3/8 | R-13-A-5 | |
| 24 | 0,56 | .022 | 21,1 | .831 | 20,1 | .791 | 22,4 | .880 | 847-5 | M-18-3/8 | R-13-5 | 848-5 | M-18-3/8 | R-13-A-5 | |
| 1 (25,40 mm) | 12 | 2,76 | .109 | 19,8 | .782 | 19,4 | .763 | 21,6 | .852 | 845-5 | M-18-3/8 | R-11-5 | 846-5 | M-18-3/8 | R-11-A-5 |
| 13 | 2,41 | .095 | 20,5 | .810 | 20,1 | .791 | 22,4 | .880 | 847-5 | M-18-3/8 | R-13-5 | 848-5 | M-18-3/8 | R-13-A-5 | |
| 14 | 2,10 | .083 | 21,2 | .834 | 20,5 | .810 | 22,3 | .879 | 849-5 | 850-5 | R-12-5 | 850-5 | 850-5 | R-12-A-5 | |
| 15 | 1,82 | .072 | 21,7 | .856 | 21,3 | .837 | 23,8 | .936 | 851-5 | 852-5 | R-13-5 | 852-5 | 852-5 | R-13-A-5 | |
| 16 | 1,65 | .065 | 22,0 | .870 | 21,3 | .837 | 23,8 | .936 | 851-5 | 852-5 | R-13-5 | 852-5 | 852-5 | R-13-A-5 | |
| 17 | 1,47 | .058 | 22,4 | .884 | 22,0 | .865 | 24,5 | .965 | 855-5 | 856-5 | R-13-5 | 856-5 | 856-5 | R-13-A-5 | |
| 18 | 1,24 | .049 | 22,9 | .902 | 22,0 | .865 | 24,5 | .965 | 855-5 | 856-5 | R-13-5 | 856-5 | 856-5 | R-13-A-5 | |
| 19 | 1,06 | .042 | 23,2 | .916 | 22,0 | .865 | 24,5 | .965 | 855-5 | 856-5 | R-13-5 | 856-5 | 856-5 | R-13-A-5 | |
| 20 | 0,88 | .035 | 23,6 | .930 | 22,0 | .865 | 24,5 | .965 | 855-5 | 856-5 | R-13-5 | 856-5 | 856-5 | R-13-A-5 | |
| 21 | 0,81 | .032 | 23,8 | .936 | 22,4 | .883 | 25,3 | .997 | 857-5 | M-21-3/8 | R-15-5 | 858-5 | M-21-3/8 | R-15-A-5 | |
| 22 | 0,71 | .028 | 24,0 | .944 | 22,4 | .883 | 25,3 | .997 | 857-5 | M-21-3/8 | R-15-5 | 858-5 | M-21-3/8 | R-15-A-5 | |
| 23 | 0,64 | .025 | 24,1 | .950 | 22,4 | .883 | 25,3 | .997 | 857-5 | M-21-3/8 | R-15-5 | 858-5 | M-21-3/8 | R-15-A-5 | |
| 24 | 0,56 | .022 | 24,3 | .956 | 22,4 | .883 | 25,3 | .997 | 857-5 | M-21-3/8 | R-15-5 | 858-5 | M-21-3/8 | R-15-A-5 | |
| 25 | 0,51 | .020 | 24,4 | .960 | 22,4 | .883 | 25,3 | .997 | 857-5 | M-21-3/8 | R-15-5 | 858-5 | M-21-3/8 | R-15-A-5 | |
| 1.1/8 (28,58 mm) | 12 | 2,76 | .109 | 23,0 | .907 | 22,4 | .883 | 25,3 | .997 | 857-5 | M-21-3/8 | R-15-5 | 858-5 | M-21-3/8 | R-15-A-5 |
| 13 | 2,41 | .095 | 23,7 | .935 | 23,2 | .916 | 25,4 | 1.000 | 859-5 | 860-5 | R-16-5 | 860-5 | 860-5 | R-16-A-5 | |
| 14 | 2,11 | .083 | 24,3 | .959 | 23,7 | .935 | 26,4 | 1.039 | 861-5 | 862-5 | R-17-5 | 862-5 | 862-5 | R-17-A-5 | |
| 22 | 0,71 | .028 | 27,2 | 1.069 | 26,4 | 1.039 | 29,4 | 1.157 | 871-5 | 872-5 | R-19-5 | 872-5 | 872-5 | R-19-A-5 | |
| 24 | 0,56 | .022 | 27,5 | 1.081 | 26,4 | 1.039 | 29,4 | 1.157 | 871-5 | 872-5 | R-19-5 | 872-5 | 872-5 | R-19-A-5 | |
| 1.1/4 (31,75 mm) | 15 | 1,82 | .072 | 28,1 | 1.106 | 27,6 | 1.087 | 30,4 | 1.196 | 875-5 | 876-5 | R-21-5 | 876-5 | 876-5 | R-21-A-5 |
| 16 | 1,65 | .065 | 28,4 | 1.120 | 27,6 | 1.087 | 30,4 | 1.196 | 875-5 | 876-5 | R-21-5 | 876-5 | 876-5 | R-21-A-5 | |
| 17 | 1,47 | .058 | 28,8 | 1.134 | 28,3 | 1.115 | 31,3 | 1.231 | 879-5 | 880-5 | R-21-5 | 880-5 | 880-5 | R-21-A-5 | |
| 18 | 1,24 | .049 | 29,3 | 1.152 | 28,3 | 1.115 | 31,3 | 1.231 | 879-5 | 880-5 | R-21-5 | 880-5 | 880-5 | R-21-A-5 | |
| 19 | 1,07 | .042 | 29,6 | 1.166 | 28,3 | 1.115 | 31,3 | 1.231 | 879-5 | 880-5 | R-21-5 | 880-5 | 880-5 | R-21-A-5 | |
| 20 | 0,88 | .035 | 30,0 | 1.180 | 28,3 | 1.115 | 31,3 | 1.231 | 879-5 | 880-5 | R-21-5 | 880-5 | 880-5 | R-21-A-5 | |
| 21 | 0,81 | .032 | 30,1 | 1.186 | 28,3 | 1.115 | 31,3 | 1.231 | 879-5 | 880-5 | R-21-5 | 880-5 | 880-5 | R-21-A-5 | |
| 22 | 0,71 | .028 | 30,3 | 1.194 | 28,3 | 1.115 | 31,3 | 1.231 | 879-5 | 880-5 | R-21-5 | 880-5 | 880-5 | R-21-A-5 | |
| 23 | 0,64 | .025 | 30,5 | 1.200 | 28,8 | 1.133 | 31,5 | 1.242 | 881-5 | 882-5 | R-21-5 | 882-5 | 882-5 | R-21-A-5 | |
| 24 | 0,56 | .022 | 30,6 | 1.206 | 28,8 | 1.133 | 31,5 | 1.242 | 881-5 | 882-5 | R-21-5 | 882-5 | 882-5 | R-21-A-5 | |
| 1.3/8 (34,92 mm) | 12 | 2,76 | .109 | 29,3 | 1.154 | 28,8 | 1.133 | 31,5 | 1.242 | 881-5 | 882-5 | R-21-5 | 882-5 | 882-5 | R-21-A-5 |
| 14 | 2,11 | .083 | 30,7 | 1.209 | 29,9 | 1.179 | 32,9 | 1.296 | 885-5 | 882-5 | R-23-5 | 882-5 | 882-5 | R-23-A-5 | |
| 20 | 0,88 | .035 | 33,2 | 1.305 | 31,9 | 1.257 | 35,2 | 1.385 | 893-5 | 894-5 | R-26-5 | 894-5 | 894-5 | R-26-A-5 | |
| 22 | 0,71 | .028 | 33,5 | 1.319 | 32,6 | 1.285 | 36,0 | 1.417 | 895-5 | 896-5 | R-26-5 | 896-5 | 896-5 | R-26-A-5 | |
| 24 | 0,56 | .022 | 33,8 | 1.331 | 32,6 | 1.285 | 36,0 | 1.417 | 895-5 | 896-5 | R-26-5 | 896-5 | 896-5 | R-26-A-5 | |
| 1.1/2 (38,10 mm) | 17 | 1,47 | .058 | 35,1 | 1.384 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 |
| 18 | 1,24 | .049 | 35,6 | 1.402 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 | |
| 19 | 1,06 | .042 | 36,0 | 1.416 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 | |
| 20 | 0,89 | .035 | 36,3 | 1.430 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 | |
| 21 | 0,81 | .032 | 36,5 | 1.436 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 | |
| 22 | 0,71 | .028 | 36,7 | 1.444 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 | |
| 23 | 0,64 | .025 | 36,8 | 1.450 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 | |
| 24 | 0,56 | .022 | 37,0 | 1.456 | 33,8 | 1.331 | 37,8 | 1.489 | 899-5 | 900-5 | R-29-5 | 900-5 | 900-5 | R-29-A-5 | |
Hinweis: Für beste Ergebnisse sollte beim Rollen von 19 bis 22 Gauge dünnwandigen Rohren ein Thin Wall Thrust Collar verwendet werden. Modelle 815-5 bis 858-5 werden mit 3/8" Vierkant-Mandrel geliefert. Modelle 859-5 bis 900-5 werden mit 1/2" Vierkant-Mandrel geliefert.
Kurzbeschreibung
Die 800-5 Serie Fünfrollen-Rohraufweiter ist für dünnwandige Rohre aus Edelstahl, Titan, Incoloy und weiteren Sonderwerkstoffen ausgelegt. Sie eignet sich für Wärmetauscher, Kondensatoren, Kühler und industrielle Apparate, wenn eine gleichmäßige, konzentrische Aufweitung mit reduziertem Rückfedereffekt erforderlich ist.
