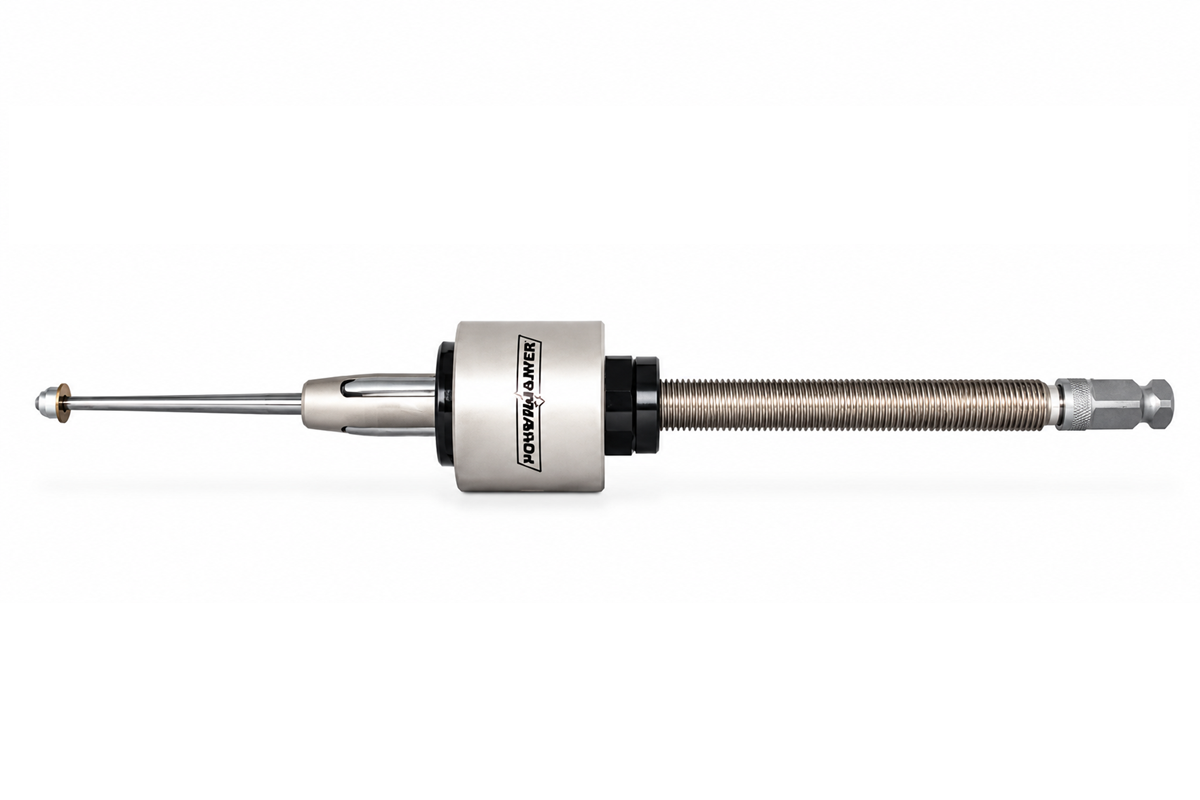

Rohraufweiter 1200 Serie

Typ: Rohraufweiter

€109,60
netto €92,10 zzgl. 19 % MwSt.
inkl. 19 % MwSt. zzgl. Versand

Versandfertig in: ca. 20 Werktagen

Lieferzeit: Versandzeit + 1–3 Werktage Transport (DE – Ausland abweichend)

✔ Technische Beratung durch Ingenieure ✔ Eigenes Prüflabor & Kalibrierzertifikate ✔ Kauf auf Rechnung für Firmenkunden ✔ Versand aus Deutschland
Kunde 1 Kunde 2
Über 500 Kunden setzen auf unsere Produkte
Sie brauchen eine Beratung?

Sprechen Sie uns an!

+49 (0) 2974 968629 | info@hytool.de

Produktbeschreibung

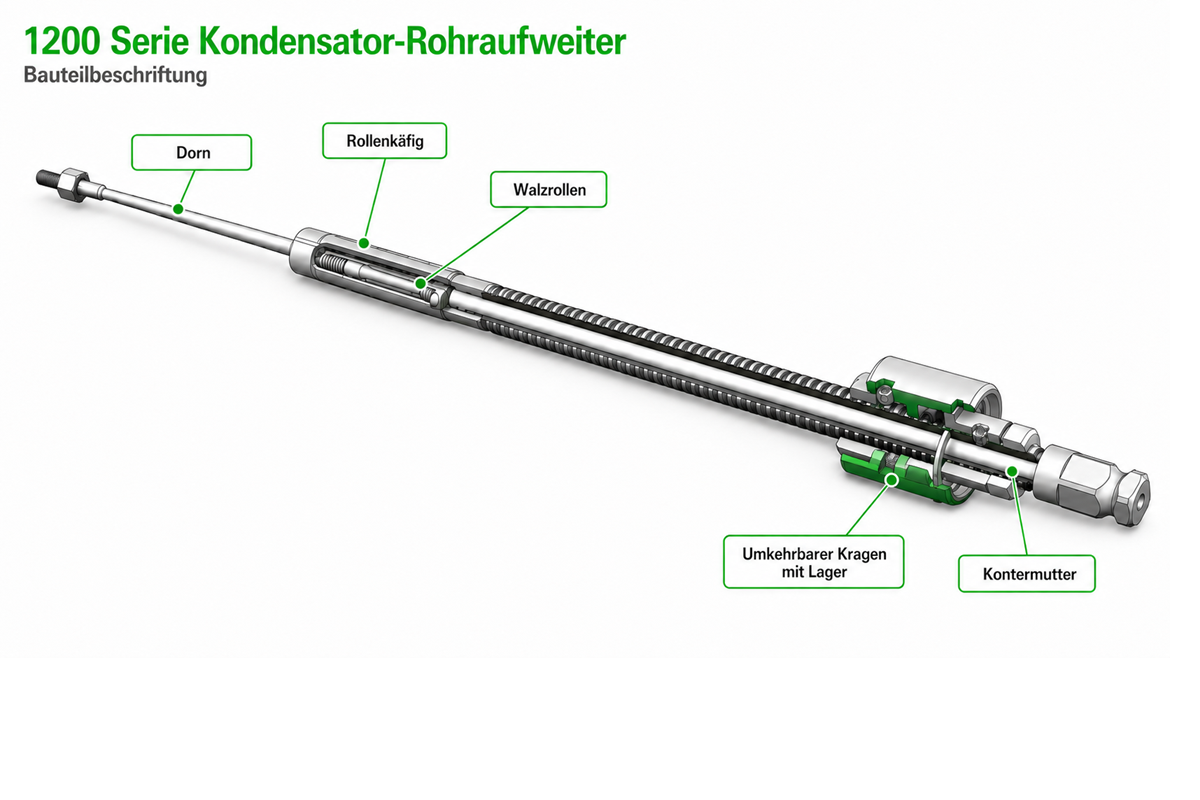

1200 Serie Long Reach Rohraufweiter für tiefe Rohrböden

Die 1200 Serie Long Reach ist für das Aufweiten von Rohren in Wärmetauschern, Kondensatoren und Apparaten mit dickeren Rohrböden oder schwer zugänglichen Rohrlagen ausgelegt. Die verlängerte Ausführung ermöglicht eine größere Reichweite im Rohrboden.

Die Serie deckt Rohr-Außendurchmesser von 1/2" bis 1.1/2" und Rohrinnendurchmesser von 8,4 mm bis 36,3 mm ab. Longer-Reach-Ausführungen sind auf Anfrage möglich, wenn eine abweichende Reichweite benötigt wird.

Long Reach AusführungRohr-O.D. 1/2" bis 1.1/2"Rohr-I.D. 8,4–36,3 mmfür dicke Rohrböden

Einsatzbereich und Verstellbereich

Einsatz: Rohraufweitung an Wärmetauschern, Kondensatoren und Apparaten mit 5/8" bis 1.1/2" Rohr-Außendurchmesser und dickeren Rohrböden.

  • für Rohrinnendurchmesser von 8,4 mm (.334") bis 36,3 mm (1.43")
  • für Rohr-Außendurchmesser 1/2" bis 1.1/2"
  • für dicke Rohrböden und Anwendungen mit größerer Reichweite
  • Longer-Reach-Ausführungen auf Anfrage
Rollenlänge Reichweite Minimum A Maximum B
38,10 mm
1.1/2"		 Standard 38,1 mm
1.1/2"		 152,4 mm
6"
A Reach 38,1 mm
1.1/2"		 203,2 mm
8"
C Reach 38,1 mm
1.1/2"		 304,6 mm
12"
57,15 mm
2.1/4"		 Standard 57,1 mm
2.1/4"		 171,4 mm
6.3/4"
B Reach 57,1 mm
2.1/4"		 272,1 mm
10.3/4"
C Reach 57,1 mm
2.1/4"		 323,6 mm
12.3/4"
1200 Serie Long Reach Rohraufweiter: Verstellbereich A und B

Technische Tabelle 1200 Serie Long Reach

Die Tabelle zeigt die Zuordnung nach Rohr-Außendurchmesser, Rohrwandstärke, Rohrinnendurchmesser, Mindest-I.D., maximaler Werkzeugaufweitung sowie Werkzeug-, Mandrel- und Rollensatznummern. Die Tabelle ist als HTML aufgebaut, damit Shopify-Übersetzungsapps die Inhalte erfassen können.

Rohr O.D. BWG Rohrwand Rohr I.D. Min. I.D.
Werkzeug tritt ein		 Max. Aufweitung Expander 38,10 mm
1.1/2" lange Rollen		 Expander 57,15 mm
2.1/4" lange Rollen
mm inch mm inch mm inch mm inch Tool-Nr. Mandrel Rollen Tool-Nr. Mandrel Rollen
1/2 (12,70 mm) 14 2,10 .083 8,4 .334 8,2 .324 9,5 .374 1197 1197 797 - - -
15 1,82 .072 9,0 .356 8,8 .348 10,1 .398 1199 1199 R-1 - - -
16 1,65 .065 9,4 .370 9,1 .360 10,4 .410 1201 M-51 R-1 - - -
17 1,47 .058 9,7 .384 9,5 .374 10,7 .424 1203 M-51 R-2 - - -
18 1,24 .049 10,2 .402 9,9 .392 11,3 .447 1205 M-52 R-3 - - -
20 0,88 .035 10,9 .430 10,3 .406 11,7 .461 1205 M-53 R-3 - - -
5/8 (15,88 mm) 12 2,76 .109 10,3 .407 9,9 .392 11,3 .447 1205 M-52 R-3 - - -
13 2,41 .095 11,0 .435 10,8 .425 12,1 .480 1207 M-53 R-4 - - -
14 2,10 .083 11,6 .459 11,4 .449 12,9 .509 1209 M-54 R-4 1210 M-54 R-4-A
15 1,82 .072 12,2 .481 11,9 .471 13,6 .536 1211 M-55 R-5 1212 M-55 R-5-A
16 1,65 .065 12,5 .495 12,3 .485 13,9 .550 1213 M-55 R-6 1214 M-55 R-6-A
17 1,47 .058 12,9 .509 12,6 .499 14,3 .564 1215 M-56 R-6 1216 M-56 R-6-A
18 1,24 .049 13,3 .527 13,1 .517 14,5 .572 1217 M-57 R-7 1218 M-57 R-7-A
19 1,06 .042 13,7 .541 13,2 .522 14,7 .582 1219 M-56 R-7 1220 M-56 R-7-A
20 0,88 .035 14,1 .555 13,6 .536 15,1 .596 819S M-58 R-7 820S M-58 R-7-A
21 0,81 .032 14,2 .561 13,6 .536 15,1 .596 819S M-58 R-7 820S M-58 R-7-A
22 0,71 .028 14,4 .569 13,6 .536 15,1 .596 819S M-58 R-7 820S M-58 R-7-A
3/4 (19,05 mm) 10 3,40 .134 12,2 .482 11,9 .471 13,6 .536 1211 M-55 R-5 1212 M-55 R-5-A
11 3,04 .120 12,9 .510 12,6 .499 14,3 .564 1215 M-56 R-6 1216 M-56 R-6-A
12 2,76 .109 13,5 .532 13,2 .522 14,7 .582 1219 M-56 R-7 1220 M-56 R-7-A
13 2,41 .095 14,2 .560 13,9 .550 15,6 .615 1221 M-58 R-8 1222 M-58 R-8-A
14 2,10 .083 14,8 .584 14,5 .574 16,2 .639 1223 M-58 R-9 1224 M-58 R-9-A
15 1,82 .072 15,3 .606 15,1 .596 16,7 .661 1225 M-58 R-10 1226 M-58 R-10-A
16 1,65 .065 15,7 .620 15,3 .605 17,4 .685 1227 M-59 R-10 1228 M-59 R-10-A
17 1,47 .058 16,1 .634 15,7 .619 17,7 .699 1229 M-59 R-11 1230 M-59 R-11-A
18 1,24 .049 16,5 .652 15,7 .619 17,7 .699 1229 M-59 R-11 1230 M-59 R-11-A
19 1,06 .042 16,9 .666 16,3 .642 18,3 .722 1231 M-59 R-12 1232 M-59 R-12-A
20 0,88 .035 17,2 .680 16,3 .642 18,3 .722 1231 M-59 R-12 1232 M-59 R-12-A
21 0,81 .032 17,4 .686 16,3 .642 18,3 .722 1231 M-59 R-12 1232 M-59 R-12-A
22 0,71 .028 17,6 .694 16,3 .642 18,3 .722 1231 M-59 R-12 1232 M-59 R-12-A
7/8 (22,22 mm) 10 3,40 .134 15,4 .607 15,1 .596 16,7 .661 1225 M-58 R-10 1226 M-58 R-10-A
11 3,04 .120 16,1 .635 15,7 .619 17,7 .699 1229 M-59 R-11 1230 M-59 R-11-A
12 2,76 .109 16,6 .657 16,3 .642 18,3 .722 1231 M-59 R-12 1232 M-59 R-12-A
13 2,41 .095 17,4 .685 17,0 .670 19,0 .750 1233 M-60 R-13 1234 M-60 R-13-A
14 2,10 .083 18,0 .709 17,4 .685 19,6 .774 1235 M-61 R-14 1236 M-61 R-14-A
15 1,82 .072 18,5 .731 18,0 .712 20,3 .801 1237 M-61 R-15 1238 M-61 R-15-A
16 1,65 .065 18,9 .745 18,4 .726 20,7 .815 1239 M-62 R-15 1240 M-62 R-15-A
17 1,47 .058 19,2 .759 18,8 .740 21,0 .829 1243 M-62 R-16 1244 M-62 R-16-A
18 1,24 .049 19,7 .777 18,8 .740 21,0 .829 1243 M-62 R-16 1244 M-62 R-16-A
1 (25,40 mm) 8 4,19 .165 17,0 .670 16,6 .655 18,6 .735 1241 M-59 R-13 1242 M-59 R-13-A
9 3,75 .148 17,8 .704 17,4 .685 19,6 .774 1235 M-61 R-14 1236 M-61 R-14-A
10 3,40 .134 18,5 .732 18,0 .712 20,3 .801 1237 M-61 R-15 1238 M-61 R-15-A
11 3,04 .120 19,3 .760 18,8 .740 21,0 .829 1243 M-62 R-16 1244 M-62 R-16-A
12 2,76 .109 19,8 .782 19,3 .763 21,6 .852 1245 M-62 R-17 1246 M-62 R-17-A
13 2,41 .095 20,5 .810 20,0 .791 22,3 .880 1247 M-63 R-18 1248 M-63 R-18-A
14 2,10 .083 21,1 .834 20,5 .810 23,0 .909 1249 M-63 R-18 1250 M-63 R-18-A
15 1,82 .072 21,7 .856 21,2 .837 23,7 .936 1251 M-63 R-19 1252 M-63 R-19-A
16 1,65 .065 22,1 .870 21,2 .837 23,7 .936 1251 M-63 R-19 1252 M-63 R-19-A
17 1,47 .058 22,4 .884 21,9 .865 24,4 .964 1255 M-63 R-21 1256 M-63 R-21-A
18 1,24 .049 22,9 .902 21,9 .865 24,4 .964 1255 M-63 R-21 1256 M-63 R-21-A
19 1,06 .042 23,2 .916 21,9 .865 24,4 .964 1255 M-63 R-21 1256 M-63 R-21-A
20 0,88 .035 23,6 .930 21,9 .865 24,4 .964 1255 M-63 R-21 1256 M-63 R-21-A
1.1/8 (28,58 mm) 8 4,19 .165 20,1 .795 19,7 .776 22,2 .875 1253 M-64 R-20 1254 M-64 R-20-A
9 3,75 .148 21,0 .829 20,5 .810 23,0 .909 1249 M-63 R-18 1250 M-63 R-18-A
10 3,40 .134 21,7 .857 21,2 .837 23,7 .936 1251 M-63 R-19 1252 M-63 R-19-A
11 3,04 .120 22,4 .885 21,9 .865 24,4 .964 1255 M-63 R-21 1256 M-63 R-21-A
12 2,76 .109 23,0 .907 22,4 .883 24,9 .982 1257 M-64 R-21 1258 M-64 R-21-A
13 2,41 .095 23,7 .935 23,2 .916 25,7 1.015 1259 M-64 R-22 1260 M-64 R-22-A
14 2,10 .083 24,3 .959 23,7 .935 26,5 1.044 1261 M-65 R-23 1262 M-65 R-23-A
15 1,82 .072 24,9 .981 24,4 .962 27,2 1.071 1263 M-65 R-24 1264 M-65 R-24-A
16 1,65 .065 25,2 .995 24,4 .962 27,2 1.071 1263 M-65 R-24 1264 M-65 R-24-A
17 1,47 .058 25,6 1.010 25,1 .990 27,9 1.099 1267 M-66 R-26 1268 M-66 R-26-A
18 1,24 .049 26,0 1.027 25,1 .990 27,9 1.099 1267 M-66 R-26 1268 M-66 R-26-A
1.1/4 (31,75 mm) 8 4,19 .165 23,3 .920 22,8 .901 25,6 1.010 1265 M-65 R-25 1266 M-65 R-25-A
9 3,75 .148 24,2 .954 23,7 .935 26,5 1.044 1261 M-65 R-23 1262 M-65 R-23-A
10 3,40 .134 24,9 .982 24,4 .962 27,2 1.071 1263 M-65 R-24 1264 M-65 R-24-A
11 3,04 .120 25,6 1.010 25,1 .990 27,9 1.099 1267 M-66 R-26 1268 M-66 R-26-A
12 2,76 .109 26,2 1.032 25,7 1.013 28,5 1.122 1269 M-66 R-27 1270 M-66 R-27-A
13 2,41 .095 26,9 1.060 26,4 1.039 29,2 1.150 1271 M-67 R-28 1272 M-67 R-28-A
14 2,10 .083 27,5 1.084 26,9 1.060 29,6 1.169 1273 M-67 R-29 1274 M-67 R-29-A
15 1,82 .072 28,0 1.106 27,6 1.087 30,3 1.196 1275 M-67 R-30 1276 M-67 R-30-A
16 1,65 .065 28,4 1.120 27,6 1.087 30,3 1.196 1275 M-67 R-30 1276 M-67 R-30-A
17 1,47 .058 28,8 1.134 28,3 1.115 31,0 1.224 1279 M-68 R-30 1280 M-68 R-30-A
18 1,24 .049 29,2 1.152 28,3 1.115 31,0 1.224 1279 M-68 R-30 1280 M-68 R-30-A
1.3/8 (34,92 mm) 8 4,19 .165 26,5 1.045 26,0 1.026 28,8 1.135 1277 M-67 R-31 1278 M-67 R-31-A
9 3,75 .148 27,4 1.079 26,9 1.060 29,6 1.169 1273 M-67 R-29 1274 M-67 R-29-A
10 3,40 .134 28,1 1.107 27,6 1.087 30,3 1.196 1275 M-67 R-30 1276 M-67 R-30-A
11 3,04 .120 28,8 1.135 28,3 1.115 31,0 1.224 1279 M-68 R-30 1280 M-68 R-30-A
12 2,76 .109 29,3 1.157 28,7 1.133 31,5 1.242 1281 M-68 R-32 1282 M-68 R-32-A
13 2,41 .095 30,1 1.185 29,4 1.160 32,3 1.275 1283 M-69 R-33 1284 M-69 R-33-A
14 2,10 .083 30,7 1.209 29,9 1.179 32,8 1.294 1285 M-70 R-34 1286 M-70 R-34-A
15 1,82 .072 31,2 1.231 30,6 1.206 33,5 1.321 1287 M-70 R-35 1288 M-70 R-35-A
16 1,65 .065 31,6 1.245 30,6 1.206 33,5 1.321 1287 M-70 R-35 1288 M-70 R-35-A
1.1/2 (38,10 mm) 8 4,19 .165 29,7 1.170 29,0 1.145 32,0 1.260 1289 M-69 R-34 1290 M-69 R-34-A
9 3,75 .148 30,5 1.204 29,9 1.177 32,8 1.294 1285 M-70 R-34 1286 M-70 R-34-A
10 3,40 .134 31,2 1.232 30,6 1.206 33,5 1.321 1287 M-70 R-35 1288 M-70 R-35-A
11 3,04 .120 32,0 1.260 31,3 1.233 34,2 1.350 1291 M-70 R-36 1292 M-70 R-36-A
12 2,76 .109 32,5 1.282 31,9 1.257 34,8 1.372 1293 M-70 R-37 1294 M-70 R-37-A
13 2,41 .095 33,2 1.310 32,6 1.285 35,5 1.400 1295 M-71 R-37 1296 M-71 R-37-A
14 2,10 .083 33,8 1.334 33,2 1.309 36,1 1.421 1297 M-71 R-38 1298 M-71 R-38-A
15 1,82 .072 34,4 1.356 33,8 1.331 36,7 1.446 1297 M-71 R-38 1298 M-71 R-38-A
16 1,65 .065 34,8 1.370 33,8 1.331 36,7 1.446 1297 M-71 R-38 1298 M-71 R-38-A
17 1,47 .058 35,1 1.384 33,8 1.331 37,3 1.472 1299 M-72 R-38 1300 M-72 R-38-A
18 1,24 .049 35,6 1.402 33,8 1.331 37,3 1.472 1299 M-72 R-38 1300 M-72 R-38-A
19 1,06 .042 35,9 1.416 33,8 1.331 37,3 1.472 1299 M-72 R-38 1300 M-72 R-38-A
20 0,88 .035 36,3 1.430 33,8 1.331 37,3 1.472 1299 M-72 R-38 1300 M-72 R-38-A

Hinweis: Modelle 1197–1256 werden mit 3/8" Vierkant-Mandrel geliefert. Modelle 1257–1300 werden mit 1/2" Vierkant-Mandrel geliefert.

Kurzbeschreibung

Die 1200 Serie Long Reach Rohraufweiter ist für Wärmetauscher, Kondensatoren und industrielle Apparate mit tieferen oder dickeren Rohrböden ausgelegt. Sie eignet sich für Rohr-Außendurchmesser von 1/2" bis 1.1/2" und bietet eine verlängerte Reichweite für kontrollierte Rohraufweitung.
