Außen-Rohrschneider ECC – Split-Frame-Kaltschneidsystem für Rohre von 6-5/8" bis 20" (168,3–508,0 mm)

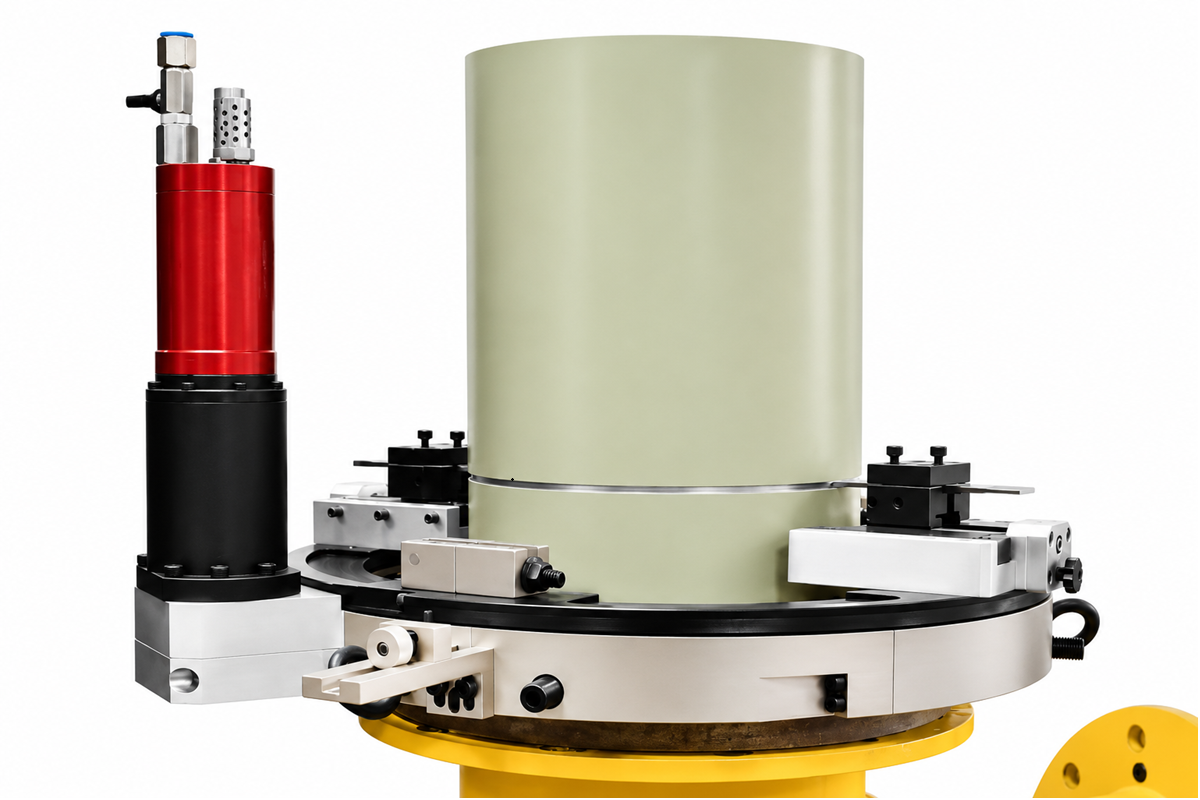

Der External Casing Cutter (ECC) von Powermaster ist ein außen spannender Rohrschneider auf Split-Frame-Basis. Der geteilte Ring wird um das Rohr montiert, gespannt und führt den Werkzeughalter mit radialem Vorschub um den Umfang. So entsteht ein sauberer, rechtwinkliger und konzentrischer Kaltschnitt – ohne Funkenflug, ohne Wärmeeinflusszone und ohne Nacharbeit durch Brennschneiden.
Drei Ringgrößen decken Rohraußendurchmesser von 6-5/8" bis 20" ab. Der ECC wird in der Instandhaltung, im Anlagen- und Rohrleitungsbau, im Kraftwerks- und Chemieservice, an Bohrlochköpfen (Casing/Conductor) sowie im Rückbau eingesetzt.
Standardtrennung.
Wandnahe Trennung.
Modelle und Rohrbereiche
| Modell | Rohrbereich (abgedeckt) | Spannbereich | Gesamtgewicht* |
|---|---|---|---|
| CCE-SF-0612 | 6-5/8"–11-3/4"168,3–298,5 mm | 6"–12"152,4–304,8 mm | ca. 41 kg |
| CCE-SF-1218 | 13-3/8"–16"339,7–406,4 mm | 12"–18"304,8–457,2 mm | ca. 58,5 kg |
| CCE-SF-1824 | 18-5/8"–20"473,1–508,0 mm | 18"–24"457,2–609,6 mm | ca. 68,5 kg |
* Summe aus Ringbaugruppe, Werkzeughalter und Antriebseinheit laut Herstellerangabe.
Technische Daten
| Spezifikation | CCE-SF-0612 | CCE-SF-1218 | CCE-SF-1824 |
|---|---|---|---|
| Werkzeughalter-Hub | 4" (101,6 mm) | 4" (101,6 mm) | 4" (101,6 mm) |
| Radialvorschub je Umdrehung | 0,072 mm (0.0028") | 0,072 mm (0.0028") | 0,072 mm (0.0028") |
| Leerlaufdrehzahl | 15 U/min | 12 U/min | 12 U/min |
| Antrieb | Druckluft, 3,5 hp (ca. 2,6 kW) | Druckluft, 3,5 hp (ca. 2,6 kW) | Druckluft, 3,5 hp (ca. 2,6 kW) |
| Luftverbrauch / Luftdruck | 98 cfm (ca. 2.775 l/min) / 6 bar | 98 cfm (ca. 2.775 l/min) / 6 bar | 98 cfm (ca. 2.775 l/min) / 6 bar |
| Gewicht Ringbaugruppe | 24 kg | 38 kg | 48 kg |
| Gewicht Werkzeughalter | 4,5 kg | 4,5 kg | 4,5 kg |
| Gewicht Antriebseinheit | 12,5 kg | 16 kg | 16 kg |
Lieferumfang
- Ringbaugruppe (Split Frame) in der gewählten Größe
- Werkzeughalter
- Pneumatische Antriebseinheit
Schneidwerkzeuge, Zubehör und Wartungseinheit nach Anwendung – bitte bei der Anfrage Rohrwerkstoff, Außendurchmesser und Wandstärke angeben.
Häufige Fragen
Welches ECC-Modell passt zu meinem Rohr?
Maßgeblich ist der Rohraußendurchmesser: CCE-SF-0612 für 168,3–298,5 mm, CCE-SF-1218 für 339,7–406,4 mm und CCE-SF-1824 für 473,1–508,0 mm.
Was ist der Unterschied zwischen ECC und ICC?
Der ECC spannt außen am Rohr und schneidet von außen. Der Innen-Rohrschneider ICC schneidet von innen nach außen und wird eingesetzt, wenn außen kein Platz zum Spannen ist.
Welche Druckluftversorgung wird benötigt?
Der Antrieb benötigt 6 bar bei ca. 2.775 l/min (98 cfm). Wir empfehlen eine Wartungseinheit mit Filter und Öler direkt vor dem Motor.
Warum wird kein Preis angezeigt?
Der ECC wird anwendungsbezogen konfiguriert. Sie erhalten von hyTool kurzfristig ein Angebot inklusive Lieferzeit.
