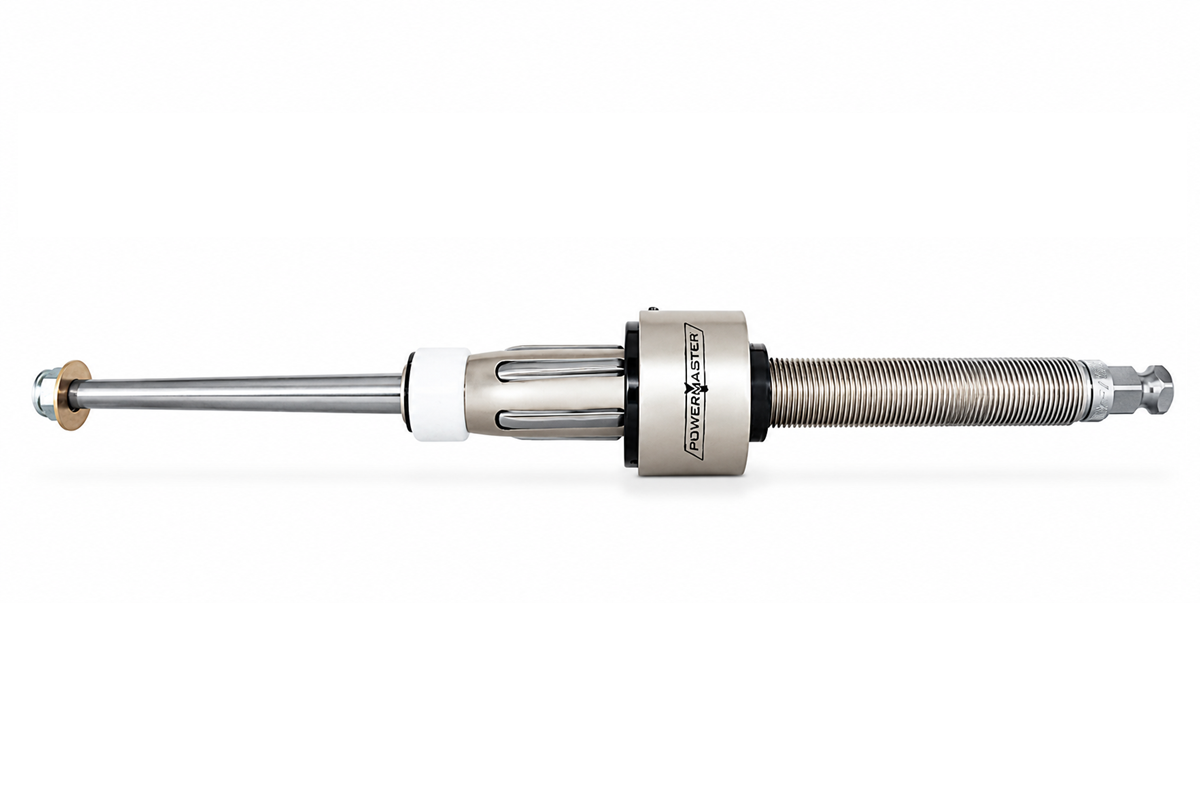

Rohraufweiter 1205 Serie
Preis auf Anfrage
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Abholverfügbarkeit konnte nicht geladen werden
Sprechen Sie uns an!
Produktbeschreibung
Produktbeschreibung

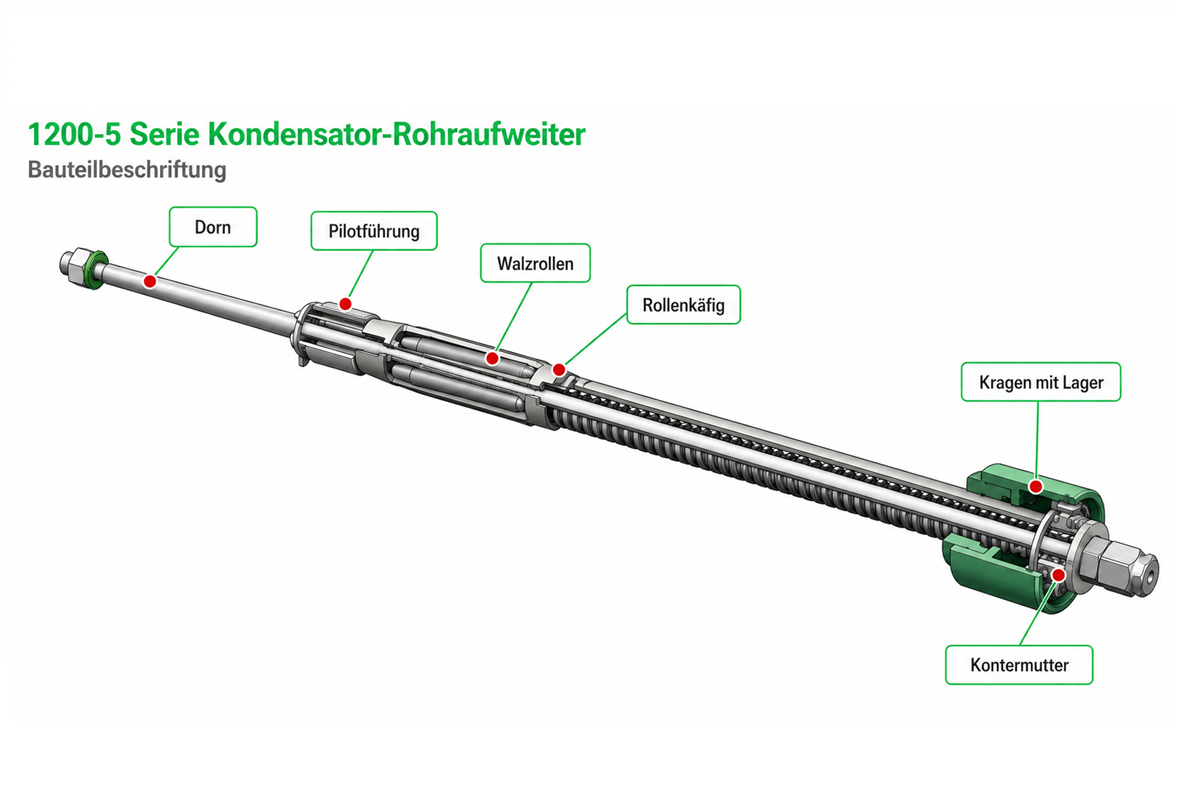

1200-5 Serie Fünfrollen-Rohraufweiter für dünnwandige Rohre
Die 1200-5 Serie kombiniert eine Long-Reach-Ausführung mit einem Fünfrollen-Aufbau für dünnwandige Rohre. Sie ist für dickere Rohrböden, größere Reichweiten und empfindliche Rohrwerkstoffe ausgelegt.
Die Fünfrollen-Ausführung erzeugt eine gleichmäßigere, konzentrische Aufweitung als konventionelle Dreirollen-Werkzeuge und reduziert den Rückfedereffekt. Empfohlen wird die Serie für dünnwandige Rohre aus Edelstahl, Titan, Incoloy und weiteren anspruchsvollen Werkstoffen.
Einsatzbereich und Verstellbereich
Einsatz: Rohraufweitung an dünnwandigen Rohren in dickeren Rohrböden, besonders bei 19 bis 22 Gauge Rohrwandstärke und anspruchsvollen Werkstoffen.
- für Rohrinnendurchmesser von 14,8 mm (.584") bis 36,3 mm (1.43")
- für Rohr-Außendurchmesser 3/4" bis 1.1/2"
- empfohlen für Edelstahl, Titan, Incoloy und weitere Sonderwerkstoffe
- Fünfrollen-Aufbau für konzentrische, gleichmäßige Aufweitung
- für dickere Rohrböden und größere Reichweiten; Sondergrößen auf Anfrage
| Rollenlänge | Reichweite | Minimum A | Maximum B |
|---|---|---|---|
| 38,10 mm 1.1/2" |
Standard | 38,1 mm 1.1/2" |
152,4 mm 6" |
| A Reach | 38,1 mm 1.1/2" |
203,2 mm 8" |
|
| B Reach | 38,1 mm 1.1/2" |
253,8 mm 10" |
|
| 57,15 mm 2.1/4" |
Standard | 57,1 mm 2.1/4" |
171,4 mm 6.3/4" |
| A Reach | 57,1 mm 2.1/4" |
222,1 mm 8.3/4" |
|
| C Reach | 57,1 mm 2.1/4" |
323,6 mm 12.3/4" |
Technische Tabelle 1200-5 Serie
Die Tabelle zeigt die Zuordnung nach Rohr-Außendurchmesser, Rohrwandstärke, Rohrinnendurchmesser, Mindest-I.D., maximaler Werkzeugaufweitung sowie Werkzeug-, Mandrel- und Rollensatznummern. Die Tabelle ist als HTML aufgebaut, damit Shopify-Übersetzungsapps die Inhalte erfassen können.
| Rohr O.D. | BWG | Rohrwand | Rohr I.D. | Min. I.D. Werkzeug tritt ein |
Max. Aufweitung | Expander 38,10 mm 1.1/2" lange Rollen |
Expander 57,15 mm 2.1/4" lange Rollen |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | Tool-Nr. | Mandrel | Rollen | Tool-Nr. | Mandrel | Rollen | ||
| 3/4 (19,05 mm) | 14 | 2,10 | .083 | 14,8 | .584 | 14,5 | .574 | 16,2 | .639 | 1223-5 | 1224-5 | R-6-5 | 1224-5 | 1224-5 | R-6-A-5 |
| 15 | 1,82 | .072 | 15,3 | .606 | 14,9 | .590 | 16,7 | .661 | 1225-5 | 1226-5 | R-7-5 | 1226-5 | 1226-5 | R-7-A-5 | |
| 16 | 1,65 | .065 | 15,7 | .620 | 15,3 | .605 | 17,4 | .685 | 1227-5 | M-63 | R-7-5 | 1228-5 | M-63 | R-7-A-5 | |
| 17 | 1,47 | .058 | 16,1 | .634 | 15,7 | .619 | 17,8 | .699 | 1229-5 | 1230-5 | R-7-5 | 1230-5 | 1230-5 | R-7-A-5 | |
| 18 | 1,24 | .049 | 16,5 | .652 | 15,7 | .619 | 17,8 | .699 | 1229-5 | 1230-5 | R-7-5 | 1230-5 | 1230-5 | R-7-A-5 | |
| 19 | 1,06 | .042 | 16,9 | .666 | 16,3 | .642 | 18,5 | .722 | 1231-5 | M-63 | R-9-5 | 1232-5 | M-63 | R-9-A-5 | |
| 20 | 0,88 | .035 | 17,2 | .680 | 16,3 | .642 | 18,5 | .722 | 1231-5 | M-63 | R-9-5 | 1232-5 | M-63 | R-9-A-5 | |
| 21 | 0,81 | .032 | 17,4 | .686 | 16,3 | .642 | 18,5 | .722 | 1231-5 | M-63 | R-9-5 | 1232-5 | M-63 | R-9-A-5 | |
| 22 | 0,71 | .028 | 17,6 | .694 | 16,3 | .642 | 18,5 | .722 | 1231-5 | M-63 | R-9-5 | 1232-5 | M-63 | R-9-A-5 | |
| 1 (25,40 mm) | 14 | 2,10 | .083 | 21,1 | .834 | 20,5 | .810 | 23,0 | .909 | 1249-5 | 1250-5 | R-12-5 | 1250-5 | 1250-5 | R-12-A-5 |
| 15 | 1,82 | .072 | 21,7 | .856 | 21,2 | .837 | 23,7 | .936 | 1251-5 | 1251-5 | R-13-5 | 1252-5 | 1251-5 | R-13-A-5 | |
| 16 | 1,65 | .065 | 22,0 | .870 | 21,2 | .837 | 23,7 | .936 | 1251-5 | 1251-5 | R-13-5 | 1252-5 | 1251-5 | R-13-A-5 | |
| 17 | 1,47 | .058 | 22,4 | .884 | 21,9 | .865 | 24,4 | .964 | 1255-5 | 1256-5 | R-13-5 | 1256-5 | 1256-5 | R-13-A-5 | |
| 18 | 1,24 | .049 | 22,9 | .902 | 21,9 | .865 | 24,4 | .964 | 1255-5 | 1256-5 | R-13-5 | 1256-5 | 1256-5 | R-13-A-5 | |
| 19 | 1,06 | .042 | 23,2 | .916 | 21,9 | .865 | 24,4 | .964 | 1255-5 | 1256-5 | R-13-5 | 1256-5 | 1256-5 | R-13-A-5 | |
| 20 | 0,88 | .035 | 23,6 | .930 | 21,9 | .865 | 24,4 | .964 | 1255-5 | 1256-5 | R-13-5 | 1256-5 | 1256-5 | R-13-A-5 | |
| 21 | 0,81 | .032 | 23,8 | .936 | 22,4 | .883 | 24,9 | .982 | 1257-5 | M-71-3/8 | R-15-5 | 1258-5 | M-71-3/8 | R-15-A-5 | |
| 22 | 0,71 | .028 | 24,0 | .944 | 22,4 | .883 | 24,9 | .982 | 1257-5 | M-71-3/8 | R-15-5 | 1258-5 | M-71-3/8 | R-15-A-5 | |
| 1.1/8 (28,58 mm) | 12 | 2,76 | .109 | 23,0 | .907 | 22,4 | .883 | 24,9 | .982 | 1257-5 | M-71-3/8 | R-15-5 | 1258-5 | M-71-3/8 | R-15-A-5 |
| 15 | 1,82 | .072 | 24,9 | .981 | 24,4 | .962 | 27,2 | 1.071 | 1263-5 | 1263-5 | R-18-5 | - | - | - | |
| 16 | 1,65 | .065 | 25,2 | .995 | 24,4 | .962 | 27,2 | 1.071 | 1263-5 | 1263-5 | R-18-5 | - | - | - | |
| 1.1/2 (38,10 mm) | 17 | 1,47 | .058 | 35,1 | 1.384 | 33,8 | 1.331 | 37,3 | 1.472 | 1299-5 | 1299-5 | R-29-5 | 1300-5 | 1299-5 | R-29-A-5 |
| 18 | 1,24 | .049 | 35,6 | 1.402 | 33,8 | 1.331 | 37,3 | 1.472 | 1299-5 | 1299-5 | R-29-5 | 1300-5 | 1299-5 | R-29-A-5 | |
| 19 | 1,06 | .042 | 36,0 | 1.416 | 33,8 | 1.331 | 37,3 | 1.472 | 1299-5 | 1299-5 | R-29-5 | 1300-5 | 1299-5 | R-29-A-5 | |
| 20 | 0,88 | .035 | 36,3 | 1.430 | 33,8 | 1.331 | 37,3 | 1.472 | 1299-5 | 1299-5 | R-29-5 | 1300-5 | 1299-5 | R-29-A-5 | |
Hinweis: Für beste Ergebnisse sollte beim Rollen von 19 bis 22 Gauge dünnwandigen Rohren ein Thin Wall Thrust Collar verwendet werden. Modelle 1223-5 bis 1258-5 werden mit 3/8" Vierkant-Mandrel geliefert. Modelle 1263-5 bis 1300-5 werden mit 1/2" Vierkant-Mandrel geliefert.
Kurzbeschreibung
Die 1200-5 Serie Fünfrollen-Rohraufweiter ist für dünnwandige Rohre in dickeren Rohrböden ausgelegt. Sie kombiniert Long-Reach-Reichweite mit konzentrischer Fünfrollen-Aufweitung und eignet sich für Edelstahl, Titan, Incoloy, Wärmetauscher, Kondensatoren und industrielle Apparate.
