Rohraufweiter 900 Serie
Preis auf Anfrage
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Abholverfügbarkeit konnte nicht geladen werden
Sprechen Sie uns an!
Produktbeschreibung
Produktbeschreibung

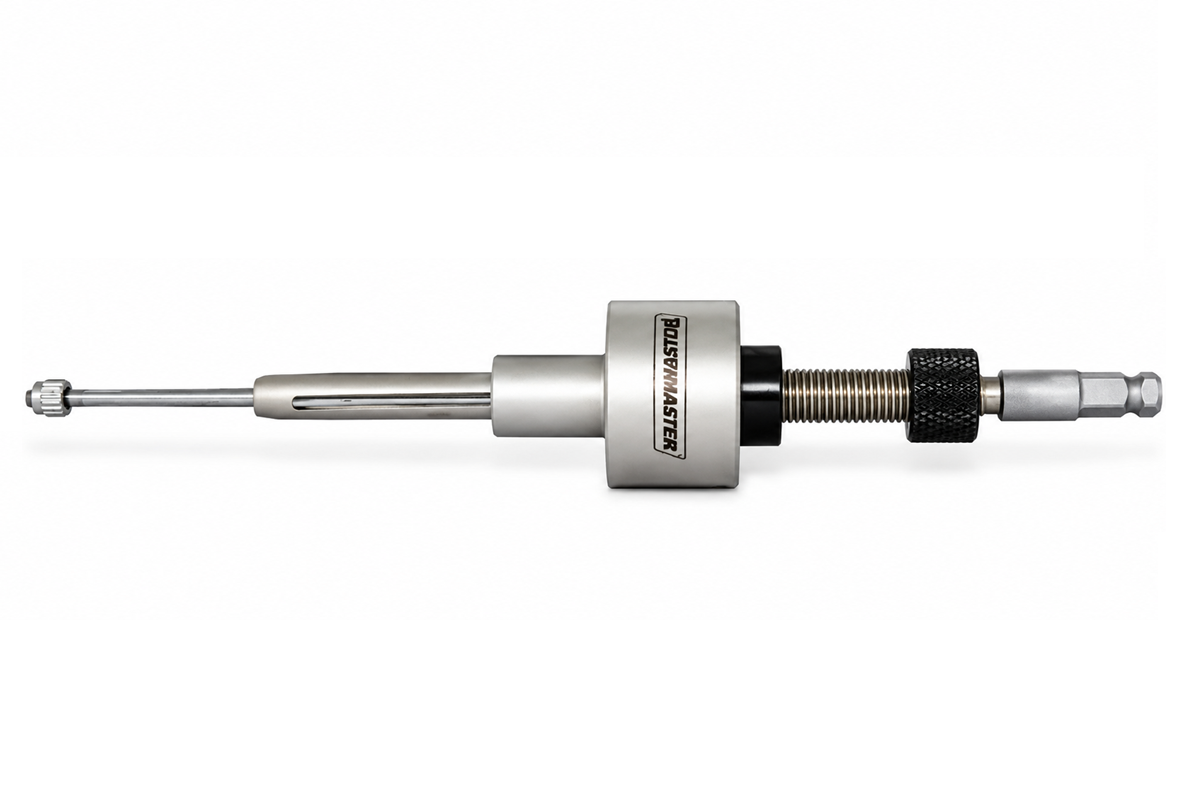

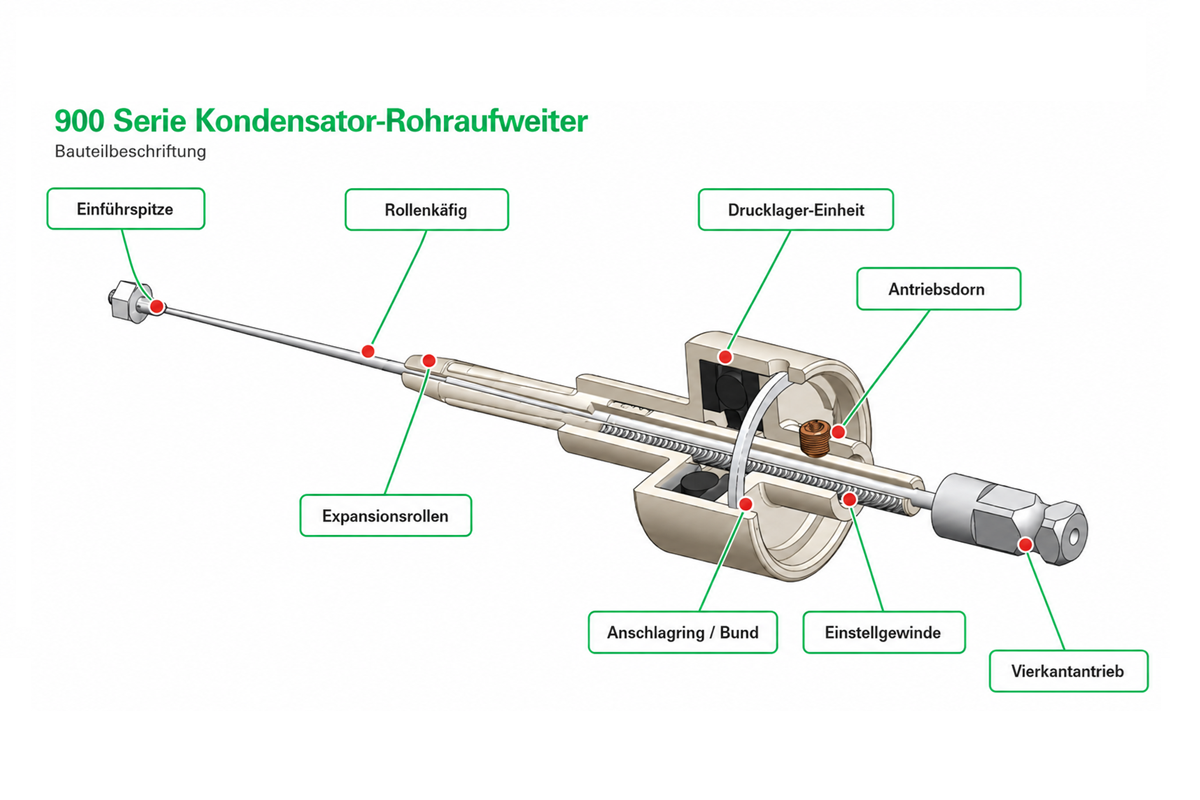

900 Serie Rohraufweiter für kleine Rohrdurchmesser
Die Rohraufweiter der 900 Serie sind für das präzise Aufweiten kleiner Rohre in Wärmetauschern, Ölkühlern, Kühlern und ähnlichen Apparaten ausgelegt. Sie decken Rohrinnendurchmesser von 3,8 mm bis 8,4 mm ab und eignen sich besonders für Rohr-Außendurchmesser 1/4" und 3/8".
Die Serie ist als bewährtes Arbeitswerkzeug für kleine Rohrdurchmesser konzipiert. Je nach Rohrbodenstärke stehen Ausführungen mit 19,05 mm oder 31,75 mm Rollenlänge zur Auswahl. Dadurch lässt sich der Aufweiter passend zum Verstellbereich A bis B auswählen.
Einsatzbereich und Verstellbereich
Einsatz: Ölkühler, Kühler und Apparate mit kleinen Rohrdurchmessern.
- für Rohrinnendurchmesser von 3,8 mm (.152") bis 8,4 mm (.331")
- für kleine Rohrdurchmesser in Service, Reparatur und Fertigung
- bewährte 900 Serie für wiederholgenaue Rohraufweitung
| Rollenlänge | Minimum A | Maximum B |
|---|---|---|
| 19,05 mm 3/4" |
6,35 mm 1/4" |
19,05 mm 3/4" |
| 31,75 mm 1.1/4" |
19,05 mm 3/4" |
31,75 mm 1.1/4" |
Technische Daten und Zuordnung der 900 Serie
| Rohr O.D. | Rohrwandstärke | Rohr I.D. | Mindest-I.D. Werkzeug tritt ein |
Max. Aufweitung Werkzeug |
Expander 19,05 mm 3/4" lange Rollen |
Expander 31,75 mm 1.1/4" lange Rollen |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BWG | mm | inch | mm | inch | mm | inch | mm | inch | Werkzeug-Nr. | Mandrel-Nr. | Rollensatz-Nr. | Werkzeug-Nr. | Mandrel-Nr. | Rollensatz-Nr. | |
| 1/4 6,35 mm |
20 | 0,88 | .035 | 4,5 | .180 | 4,4 | .175 | 5,1 | .200 | 923 | M-40 | 923 | - | - | - |
| 21 | 0,81 | .032 | 4,7 | .186 | 4,5 | .180 | 5,2 | .207 | 924 | M-40 | 924 | - | - | - | |
| 22 | 0,71 | .028 | 4,9 | .194 | 4,8 | .190 | 5,5 | .216 | 925 | M-41 | 923 | - | - | - | |
| 23 | 0,63 | .025 | 5,0 | .200 | 4,9 | .195 | 5,6 | .222 | 926 | M-41 | 923 | - | - | - | |
| 24 | 0,55 | .022 | 5,2 | .206 | 5,1 | .201 | 5,8 | .230 | 927 | M-41 | 924 | - | - | - | |
| 28 | 0,35 | .014 | 5,6 | .222 | 5,5 | .222 | 6,0 | .238 | 928 | M-41 | 915 | - | - | - | |
| 29 | 0,33 | .013 | 5,7 | .224 | 5,6 | .222 | 6,0 | .238 | 928 | M-41 | 915 | - | - | - | |
| 30 | 0,30 | .012 | 5,7 | .226 | 5,6 | .222 | 6,0 | .238 | 928 | M-41 | 915 | - | - | - | |
| 3/8 9,53 mm |
14 | 2,10 | .083 | 5,3 | .209 | 5,1 | .201 | 5,8 | .232 | 927 | M-41 | 924 | - | - | - |
| 15 | 1,82 | .072 | 5,9 | .231 | 5,8 | .230 | 6,7 | .265 | 915 | M-36 | 915 | - | - | - | |
| 16 | 1,65 | .065 | 6,2 | .245 | 6,1 | .240 | 6,9 | .275 | 916 | M-36 | 916 | 916L | M-36L | 916L | |
| 17 | 1,47 | .058 | 6,5 | .259 | 6,4 | .255 | 7,3 | .289 | 918 | M-38 | 903 | 920 | M-38 | 904 | |
| 18 | 1,24 | .049 | 7,0 | .277 | 6,9 | .272 | 7,8 | .307 | 901 | M-30 | 903 | 902 | M-30 | 904 | |
| 19 | 1,06 | .042 | 7,3 | .291 | 7,2 | .286 | 8,1 | .320 | 903 | M-31 | 903 | 904 | M-31 | 904 | |
| 20 | 0,88 | .035 | 7,7 | .305 | 7,6 | .300 | 8,4 | .334 | 905 | M-32 | 907 | 906 | M-32 | 908 | |
| 21 | 0,81 | .032 | 7,9 | .311 | 7,7 | .306 | 8,6 | .340 | 907 | M-33 | 907 | 908 | M-33 | 908 | |
| 22 | 0,71 | .028 | 8,1 | .319 | 7,9 | .314 | 8,8 | .349 | 909 | M-34 | 909 | 910 | M-34 | 910 | |
| 23 | 0,63 | .025 | 8,2 | .325 | 8,1 | .320 | 9,0 | .357 | 911 | M-34 | 911 | 912 | M-34 | 912 | |
| 24 | 0,55 | .022 | 8,4 | .331 | 8,1 | .320 | 9,0 | .357 | 911 | M-34 | 911 | 912 | M-34 | 912 | |
Hinweis: Alle Rohraufweiter der 900 Serie werden standardmäßig mit 1/4" Vierkantantrieb geliefert.
SEO-Kurzbeschreibung
900 Serie Rohraufweiter für kleine Rohrdurchmesser in Ölkühlern, Kühlern und Wärmetauschern. Für Rohrinnendurchmesser 3,8–8,4 mm, Rohr-Außendurchmesser 1/4" und 3/8", mit 19,05 mm oder 31,75 mm Rollenlänge.
