Kesselrohr Expander P3000 Serie
Preis auf Anfrage
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Abholverfügbarkeit konnte nicht geladen werden
Sprechen Sie uns an!
Produktbeschreibung
Produktbeschreibung

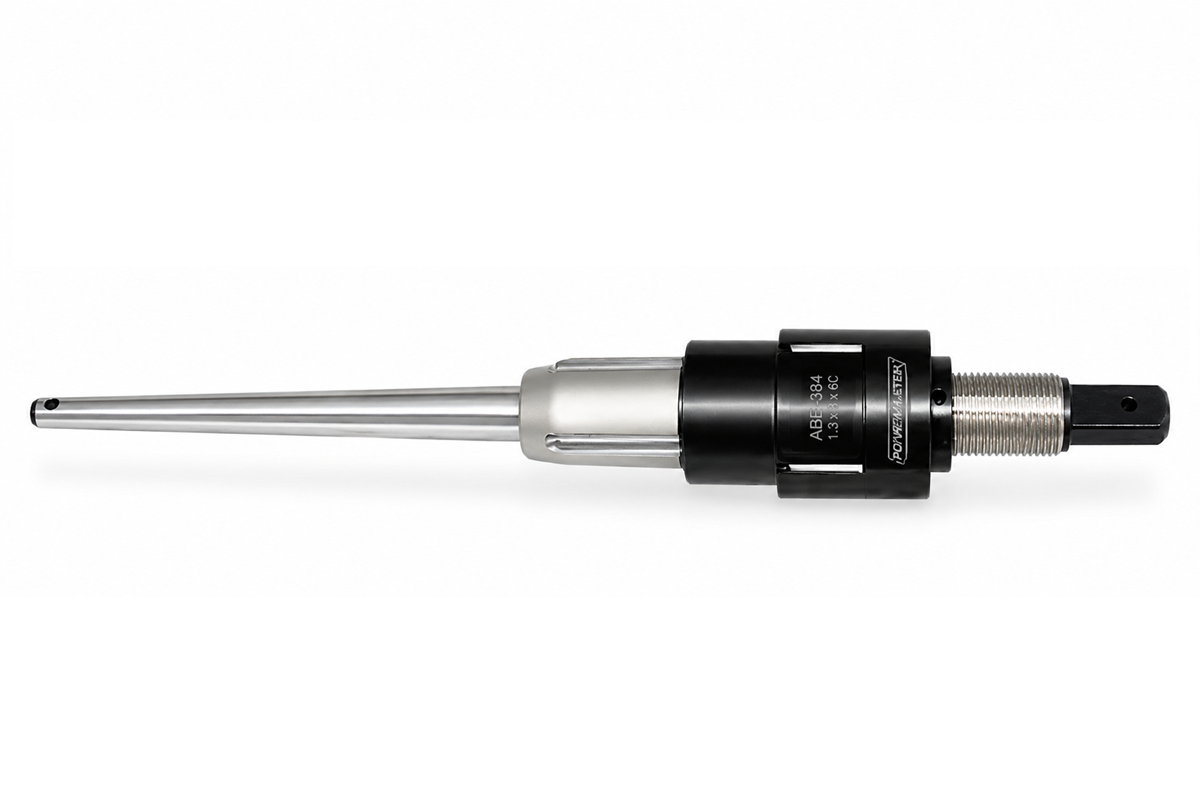

P-3000 Serie Kesselrohraufweiter mit Kragen
Die P-3000 Serie ist ein Kesselrohraufweiter mit Kragen für kontrollierte und reproduzierbare Aufweitungen in dicken Rohrböden und Trommeln. Der Kragen ermöglicht eine genaue Positionierung des Werkzeugs im Verhältnis zur Trommel, wodurch konstante Aufweitergebnisse erzielt werden.
Die Serie wird typischerweise in Kombination mit der P-1000 Serie eingesetzt und ist für Rohrbodenstärken und Trommeln über 2.3/4" beziehungsweise 70 mm ausgelegt.
Einsatzbereich und technische Merkmale
- der Kragen ermöglicht eine genaue Positionierung des Rohraufweiters im Verhältnis zur Trommel für gleichmäßige und reproduzierbare Aufweitungen
- geeignet für Kesselrohrböden und Trommeln mit Stärken über 2.3/4" (70 mm)
- wird normalerweise in Verbindung mit der P-1000 Serie verwendet
- für das präzise Aufweiten von Kesselrohren bei dicken Rohrbodenanwendungen
| Verfügbare Größen | 1.1/4" O.D. 16G bis 4.1/2" O.D. 7–14G |
|---|---|
| Verfügbare Modelle | P3111/7 bis P3394/11 |
| Einsatz | für dicke Rohrböden und Trommeln über 70 mm |
| Kombination | normalerweise zusammen mit der P-1000 Serie |
Auswahltabelle P-3000 Serie – ausschließlich Seite 1
Die folgende Tabelle enthält nur die Werkzeugdaten der ersten PDF-Seite. Die Ersatzteiltabelle der zweiten Seite wurde bewusst nicht übernommen. Alle Inhalte sind als echte HTML-Tabelle umgesetzt und damit für Shopify-Übersetzungsapps lesbar.
| Rohr 1 | Rohr 2 | Mindest-I.D. Werkzeug tritt ein |
Maximale Aufweitung | Werkzeugnummer nach Rohrbodenstärke | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| O.D. inch | BWG | Wand inch | O.D. inch | BWG | Wand inch | mm | inch | mm | inch | 4.3/8" | 5.3/8" |
| 1.1/4 | 16 | .065 | 1.3/8 | 10 | .134 | 27,8 | 1.094 | 33,0 | 1.299 | P3111/7 | – |
| 1.1/2 | 10–12 | .134–.109 | 1.3/8 | 13–16 | .095–.065 | 30,7 | 1.208 | 35,0 | 1.378 | P3118/7 | – |
| 1.1/2 | 13–16 | .095–.065 | 1.3/4 | 5–7 | .220–.180 | 32,7 | 1.287 | 38,0 | 1.496 | P3126/7 | – |
| 2 | 3 | .259 | 1.3/4 | 8 & 9 | .165 & .148 | 34,7 | 1.366 | 40,0 | 1.575 | P3134/7 | P3134/11 |
| 2 | 4 & 5 | .238 & .220 | 1.3/4 | 10–12 | .134–.109 | 36,7 | 1.444 | 42,5 | 1.673 | P3142/7 | P3142/11 |
| 2 | 6 | .203 | 1.3/4 | 13–16 | .095–.065 | 38,7 | 1.523 | 44,5 | 1.752 | P3150/7 | P3150/11 |
| 2 | 7–9 | .180–.148 | 2.1/4 | 3 | .259 | 40,7 | 1.602 | 47,0 | 1.850 | P3158/7 | P3158/11 |
| 2 | 10–12 | .134–.109 | 2.1/4 | 4 & 5 | .238 & .220 | 42,7 | 1.681 | 49,0 | 1.929 | P3166/7 | P3166/11 |
| 2 | 13–15 | .095–.072 | 2.1/4 | 6 & 7 | .203 & .180 | 44,7 | 1.760 | 51,5 | 2.027 | P3174/7 | P3174/11 |
| 2 | 16 | .065 | 2.1/4 | 8 & 9 | .165 & .148 | 46,7 | 1.838 | 54,0 | 2.126 | P3181/7 | P3181/11 |
| 2.1/2 | 4 & 5 | .238–.220 | 2.1/4 | 10–13 | .134–.095 | 48,7 | 1.917 | 56,0 | 2.205 | P3189/7 | P3189/11 |
| 2.1/2 | 6 | .203 | 2.1/4 | 14–16 | .083–.065 | 50,7 | 1.996 | 60,0 | 2.362 | P3197/7 | P3197/11 |
| 2.1/2 | 7–10 | .180–.134 | 2.3/4 | 2 & 3 | .284 & .259 | 52,7 | 2.074 | 62,0 | 2.441 | P3205/7 | P3205/11 |
| 2.1/2 | 11–13 | .120–.095 | 2.3/4 | 4 & 5 | .238 & .220 | 54,7 | 2.153 | 64,0 | 2.520 | P3213/7 | P3213/11 |
| 2.1/2 | 14–16 | .083–.065 | 2.3/4 | 6 | .203 | 56,7 | 2.232 | 66,0 | 2.598 | P3221/7 | P3221/11 |
| 3 | 2 & 3 | .284 & .259 | 2.3/4 | 7–9 | .203–.148 | 58,7 | 2.311 | 68,0 | 2.677 | P3229/7 | P3229/11 |
| 3 | 4 | .238 | 2.3/4 | 10–12 | .134–.109 | 60,7 | 2.389 | 70,0 | 2.756 | P3237/7 | P3237/11 |
| 3 | 5 & 6 | .220 & .203 | 2.3/4 | 13–16 | .095–.065 | 62,7 | 2.468 | 72,0 | 2.835 | P3244/7 | P3244/11 |
| 3 | 7 & 8 | .180 & .165 | 3.1/4 | 2 & 3 | .284 & .259 | 64,7 | 2.547 | 74,0 | 2.913 | P3252/7 | P3252/11 |
| 3 | 10–12 | .134–.109 | 3.1/4 | 4 | .238 | 66,7 | 2.625 | 76,0 | 2.992 | P3260/7 | P3260/11 |
| 3 | 13 & 14 | .095 & .083 | 3.1/4 | 5 | .220 | 68,7 | 2.704 | 78,0 | 3.071 | P3268/7 | P3268/11 |
| 3 | 15 & 16 | .072 & .065 | 3.1/4 | 6 | .203 | 70,7 | 2.783 | 80,0 | 3.150 | P3276/7 | P3276/11 |
| 3.1/2 | 3 & 4 | .284 & .238 | 3.1/4 | 7–11 | .180–.120 | 72,7 | 2.862 | 82,0 | 3.228 | P3284/7 | P3284/11 |
| 3.1/2 | 5 & 6 | .220 & .203 | 3.1/4 | 12–14 | .109–.083 | 74,7 | 2.940 | 84,0 | 3.307 | P3292/7 | P3292/11 |
| 3.1/2 | 7–9 | .180–.148 | 3.1/4 | 15 & 16 | .072 & .065 | 76,7 | 3.019 | 86,0 | 3.386 | P3300/7 | P3300/11 |
| 3.1/2 | 10–12 | .134–.109 | 3.3/4 | 2 & 3 | .284 & .259 | 78,7 | 3.098 | 88,0 | 3.465 | P3308/7 | P3308/11 |
| 3.1/2 | 13–15 | .095–.072 | 3.3/4 | 5 & 6 | .220 & .203 | 80,7 | 3.177 | 92,0 | 3.622 | P3315/7 | P3315/11 |
| 3.1/2 | 16 | .065 | 3.3/4 | 7 & 8 | .203 & .165 | 82,7 | 3.255 | 94,0 | 3.701 | P3323/7 | P3323/11 |
| 4 | 3 & 4 | .284 & .238 | 3.3/4 | 9–12 | .148–.109 | 84,7 | 3.334 | 96,0 | 3.780 | P3331/7 | P3331/11 |
| 4 | 5 & 6 | .220 & .203 | 3.3/4 | 13–16 | .095–.065 | 86,7 | 3.413 | 98,0 | 3.858 | P3339/7 | P3339/11 |
| 4 | 7 & 8 | .180 & .165 | 4.1/4 | 2 | .284 | 88,7 | 3.492 | 100,0 | 3.937 | P3347/7 | P3347/11 |
| 4 | 9–12 | .148–.109 | 4.1/4 | 3 & 4 | .284 & .238 | 90,7 | 3.570 | 102,0 | 4.016 | P3355/7 | P3355/11 |
| 4 | 13–15 | .095–.072 | 4.1/4 | 5 & 6 | .220 & .203 | 92,7 | 3.649 | 104,0 | 4.094 | P3363/7 | P3363/11 |
| 4 | 16 | .065 | 4.1/4 | 7 & 8 | .203 & .165 | 94,7 | 3.728 | 106,0 | 4.173 | P3370/7 | P3370/11 |
| 4.1/2 | 3 | .259 | 4.1/4 | 9–11 | .148–.120 | 96,7 | 3.807 | 108,0 | 4.252 | P3378/7 | P3378/11 |
| 4.1/2 | 4–6 | .238–.203 | 4.1/4 | 12–16 | .109–.065 | 98,7 | 3.885 | 110,0 | 4.331 | P3386/7 | P3386/11 |
| 4.1/2 | 7–14 | .180–.083 | – | – | – | 100,7 | 3.964 | 111,0 | 4.407 | P3394/7 | P3394/11 |
Kurzbeschreibung
Die P-3000 Serie Kesselrohraufweiter mit Collar ist für dicke Rohrböden und Trommeln über 70 mm ausgelegt. Der Collar ermöglicht eine exakte Positionierung des Werkzeugs für gleichmäßige Aufweitungen. Die Serie wird typischerweise zusammen mit der P-1000 Serie eingesetzt und deckt Größen von 1.1/4 bis 4.1/2 Zoll ab.
