Professionelle Schraubfall- & Verbindungsanalysen
Wie hoch ist die tatsächlich erzeugte Vorspannkraft? Welche Reibwerte liegen in der Schraubverbindung vor? Welches Drehmoment ist für eine sichere Montage erforderlich? Und wo liegt die Belastungsgrenze der Verbindung?
Mit einer professionellen Schraubfallanalyse lassen sich Schraubverbindungen messtechnisch untersuchen und optimale Montageparameter für industrielle Anwendungen ermitteln.
Diese Dienstleistung wird über hyTool angeboten, die technische Durchführung erfolgt jedoch durch die VMA engineering GmbH. VMA ist eine 100-%ige Schwestergesellschaft der hyTool GmbH und auf Prüf-, Mess- und Analyseaufgaben rund um industrielle Schraubverbindungen spezialisiert.
Schraubverbindungen messen statt schätzen

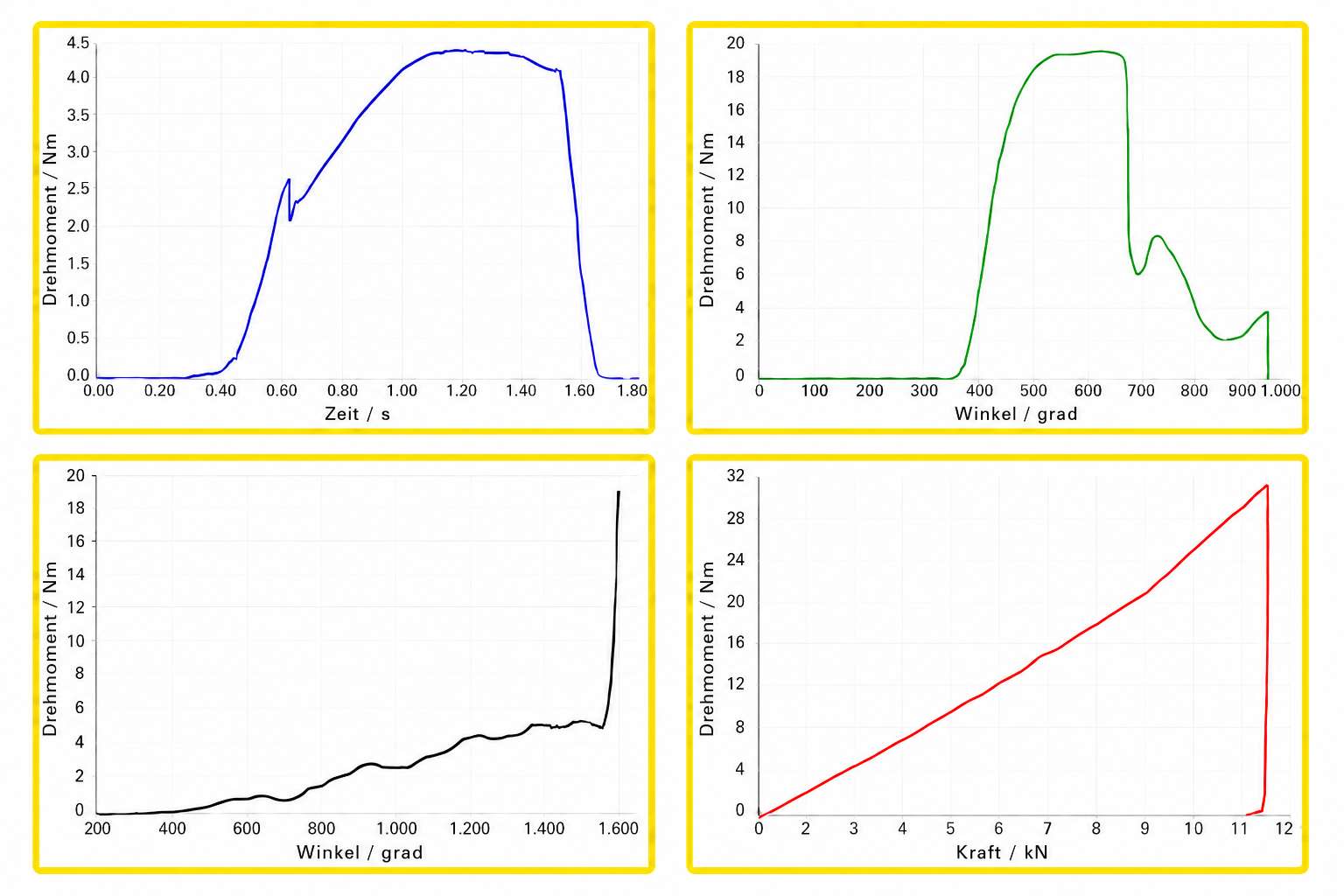

Für die Untersuchung wird der reale Schraubfall mit Ihren Bauteilen und Verbindungselementen auf den Prüfständen von VMA nachgebildet. Die Verschraubung kann mit einer programmierbaren EC-Schraubspindel durchgeführt und mit entsprechender Sensorik messtechnisch erfasst werden.
Drehmoment
Erfassung des Drehmomentverlaufs während der Verschraubung und Analyse charakteristischer Montage- und Belastungspunkte.
Drehwinkel
Messung und Auswertung des Drehwinkels zur detaillierten Beurteilung des Schraubprozesses.
Vorspann- & Klemmkraft
Untersuchung der tatsächlich in der Verbindung entstehenden Vorspann- beziehungsweise Klemmkräfte.
Mögliche Prüfungen und Analysen
Der konkrete Prüfplan wird auf Ihre Bauteile, Verbindungselemente und die jeweilige Montageaufgabe abgestimmt. Unter anderem sind folgende Untersuchungen möglich:
- Bestimmung von Reibzahlen an Schrauben und Muttern gemäß DIN EN ISO 16047
- Untersuchung von Reibmomenten bei klebenden oder klemmenden Gewindesicherungen
- Messung von Eindreh- und Furchmomenten bei Direktverschraubungen
- Untersuchungen an Direktverschraubungen in Kunststoff, Leichtmetall und Stahl
- Ermittlung von Eindreh- und Überdrehmomenten
- Bestimmung geeigneter Montageparameter für die Prozessplanung
- Ermittlung von Bruch- und Überdrehmomenten der Verbindung oder Verbindungselemente
- Messung von Löse- und Losbrechmomenten
- Messung von Weiterdrehmomenten zur Beurteilung der Restvorspannkraft
- Messung von Vorspann- und Klemmkräften
- Untersuchung von Setzerscheinungen und Relaxation
- Langzeit- und Temperaturuntersuchungen
- Analyse der Einflüsse von Temperatur, Schwingungen und Zeit auf die Klemmkraft
- Untersuchung unterschiedlicher Drehzahlen und deren Einfluss auf die Verschraubung
Typische Fragestellungen
Welches Drehmoment?
Ermittlung geeigneter Montageparameter für eine definierte und reproduzierbare Schraubverbindung.
Welche Vorspannkraft?
Untersuchung des Zusammenhangs zwischen Drehmoment, Reibung und tatsächlich erreichter Klemmkraft.
Wo liegt die Grenze?
Untersuchung von Überdreh-, Bruch- und Versagensmomenten der Verbindung oder einzelner Verbindungselemente.
Warum löst sich die Verbindung?
Analyse von Löseverhalten, Setzerscheinungen, Relaxation und weiteren Einflussgrößen.
Wie wirkt Temperatur?
Untersuchung des Einflusses von Temperatur und Zeit auf die vorhandene Klemmkraft.
Ist der Montageprozess sicher?
Messtechnische Untersuchung zur Optimierung und Absicherung industrieller Schraubprozesse.
So läuft eine Schraubfallanalyse ab
Anwendung besprechen
Bauteile, Verbindungselemente und die konkrete technische Fragestellung werden definiert.
Prüfplan erstellen
VMA legt die geeigneten Messgrößen und den individuellen Versuchsablauf fest.
Messen & analysieren
Der Schraubfall wird nachgebildet und die relevanten Messdaten werden erfasst und ausgewertet.
Ergebnisse dokumentieren
Die Ergebnisse werden graphisch und tabellarisch ausgewertet und in einem Untersuchungsbericht dokumentiert.
Auch Untersuchungen direkt an Ihrer Anwendung möglich
Abhängig von Aufgabenstellung und Anwendung kann die technische Situation auch bei Ihnen vor Ort betrachtet werden. Auf dieser Basis entwickelt VMA einen geeigneten Prüf- und Analyseplan für die jeweilige Schraubverbindung.
Häufige Fragen zur Schraubfallanalyse
Wer führt die Analyse durch – hyTool oder VMA?
Die technische Analyse wird durch die VMA engineering GmbH durchgeführt. Die Dienstleistung wird im hyTool Webshop angeboten. VMA ist eine 100-%ige Schwestergesellschaft der hyTool GmbH.
Können unsere eigenen Bauteile untersucht werden?
Ja. Ziel der Schraubfallanalyse ist gerade die Untersuchung der realen Verbindung mit den für die Anwendung relevanten Bauteilen und Verbindungselementen.
Welche Messgrößen können untersucht werden?
Je nach Prüfaufgabe können unter anderem Drehmoment, Drehwinkel sowie Vorspann- und Klemmkräfte erfasst und miteinander ausgewertet werden.
Erhalte ich eine Dokumentation der Ergebnisse?
Ja. Die erfassten Messdaten werden ausgewertet und die Ergebnisse anschließend in einem Untersuchungsbericht dokumentiert.
Sie haben eine Schraubverbindung, die genauer untersucht werden soll?
Beschreiben Sie uns Ihre Anwendung und die technische Fragestellung. Gemeinsam mit den Spezialisten von VMA engineering klären wir, welche Prüfungen und Messungen für Ihren Schraubfall sinnvoll sind.
Individuelle Analyse · reale Bauteile · dokumentierte Messergebnisse
