Flansch-Positionierstift
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Abholverfügbarkeit konnte nicht geladen werden
Sprechen Sie uns an!
Produktbeschreibung
Produktbeschreibung

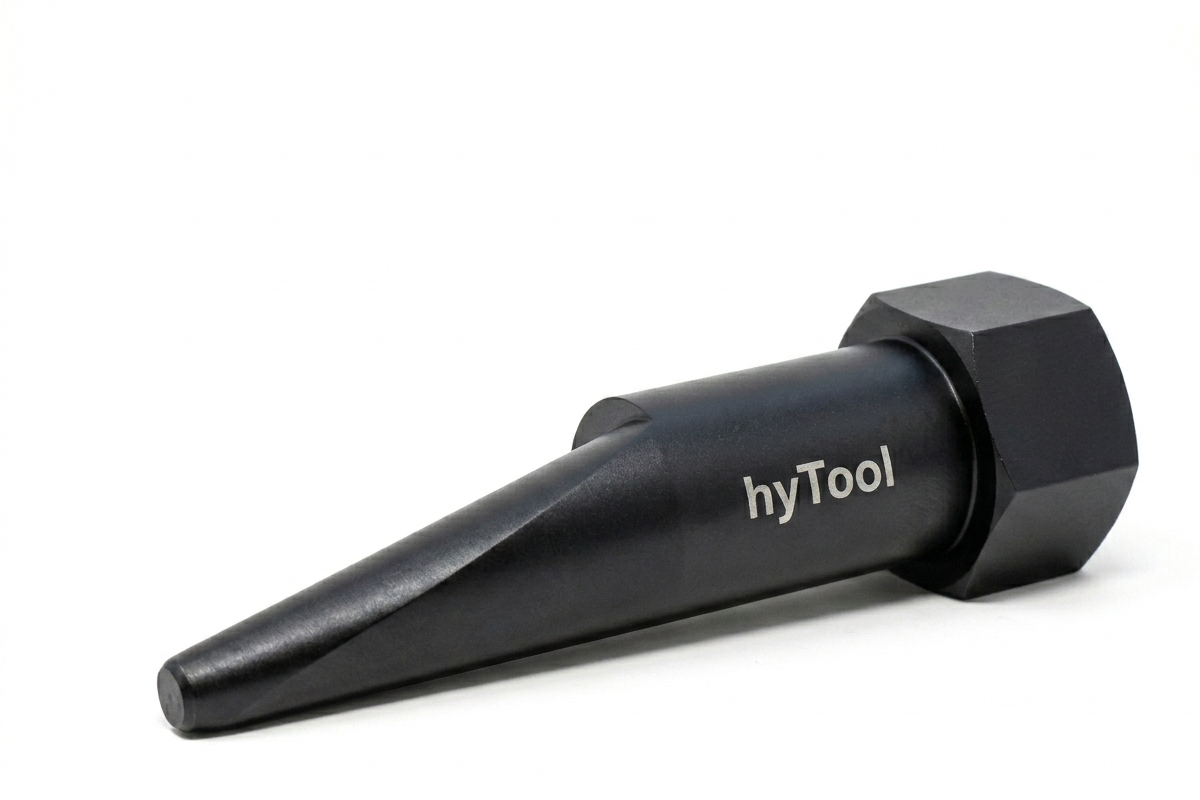

Eine sichere, schnelle und effektive Lösung selbst für anspruchsvollste Aufgaben bei der Flanschausrichtung. Der konische Schaft des Werkzeugs macht das Hämmern und Aufhebeln beim Ausrichten der Flanschbohrungen überflüssig. Der hyTool Flanschausrichtstift kann, vertikale und rotatorische Fehlausrichtungen ausgleichen Die Flanschausrichtstifte werden aus wärmebehandeltem Stahl der Güte 4140 gefertigt und anschließend für eine erhöhte Korrosionsbeständigkeit schwarz oxidiert. Zur einfachen Identifizierung sind die Stifte mit der Bohrungsgröße als auch mit der Teilenummer gekennzeichnet. Erhältlich einzeln oder im Set; die Größen reichen von 12,7 mm (1/2") bis 66,7mm (2 5/8") Bohrungsdurchmesser. Die Flanschausrichtstifte sind sowohl einzeln als auch in Sets erhältlich. Zudem in extra langen „L“-Versionen (Extra Long) verfügbar.
| Bolzen- lochgröße Zoll | Bolzen- lochgröße mm | Modell Nr. | Länge Zoll | Länge mm | Gewicht kg | Modell Nr. | Extra Lang Zoll | Extra Lang mm | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 12,7 | FP-0.08 | 2.3/8" | 60,3 | 0,06 | FP-0.08L | 5.3/8" | 136,5 | 0,28 |
| 5/8" | 15,9 | FP-0.10 | 2.3/4" | 69,9 | 0,11 | FP-0.10L | 5.3/4" | 146,1 | 0,34 |
| 3/4" | 19,1 | FP-0.12 | 3.1/4" | 82,6 | 0,2 | FP-0.12L | 6.1/4" | 158,8 | 0,4 |
| 7/8" | 22,2 | FP-0.14 | 3.1/2" | 88,9 | 0,31 | FP-0.14L | 6.1/2" | 165,1 | 0,51 |
| 1" | 25,4 | FP-1.00 | 4" | 101,6 | 0,45 | FP-1.00L | 7" | 177,8 | 0,68 |
| 1.1/8" | 28,6 | FP-1.02 | 5" | 127 | 0,68 | FP-1.02L | 8" | 203,2 | 1,02 |
| 1.1/4" | 31,8 | FT-1.04 | 5.1/2" | 139,7 | 0,91 | FT-1.04L | 8.1/2" | 215,9 | 1,36 |
| 1.3/8" | 34,9 | FP-1.06 | 6.1/4" | 158,8 | 1,03 | FP-1.06L | 9.1/4" | 235 | 1,81 |
| 1.1/2" | 38,1 | FP-1.08 | 6.1/2" | 165,1 | 1,47 | FP-1.08L | 9.1/2" | 241,3 | 3 |
| 1.5/8" | 41,3 | FP-1.10 | 7.1/4" | 184,2 | 1,87 | FP-1.10L | 10.1/4" | 260,4 | 2,61 |
| 1.3/4" | 44,5 | FP-1.12 | 7.7/8" | 200 | 2,15 | FP-1.12L | 10.7/8" | 276,2 | 3,18 |
| 1.7/8" | 47,6 | FP-1.14 | 8.3/8" | 212,7 | 3,18 | FP-1.14L | 11.3/8" | 288,9 | 3,69 |
| 2" | 50,8 | FP-2.00 | 9" | 228,6 | 3,01 | FP-2.00L | 12" | 304,8 | 4,02 |
| 2.1/8" | 54 | FP-2.02 | 12" | 304,8 | 4,88 | FP-2.02L | 15" | 381 | 6,12 |
| 2.3/8" | 60,3 | FP-2.06 | 13.1/4" | 336,6 | 6,12 | FP-2.06L | 16.1/4" | 412,8 | 8,16 |
| 2.5/8" | 66,7 | FP-2.10 | 14" | 355,6 | 7,71 | FP-2.10L | 17" | 431,8 | 9,53 |
Verfügbare Sets:
| Enthaltene Größen (Zoll) | Enthaltene Größen (mm) | Set mit Koffer (Modell Nr.) | Gewicht (kg) | Extra Lang - Set mit Koffer (Modell Nr.) | Gewicht (kg) |
|---|---|---|---|---|---|
| 3/4", 7/8", 1" | 19,1 / 22,2 / 25,4 | FPS-01 | 3,63 | FPS-01L | 5,89 |
| 3/4", 7/8", 1", 1.1/8" | 19,1 / 22,2 / 25,4 / 28,6 | FPS-02 | 4,99 | FPS-02L | 8,16 |
| 3/4", 7/8", 1", 1.1/8", 1.1/4" | 19,1 / 22,2 / 25,4 / 28,6 / 31,8 | FPS-03 | 6,8 | FPS-03L | 9,52 |
| 3/4", 7/8", 1", 1.1/8", 1.1/4", 1.3/8" | 19,1 / 22,2 / 25,4 / 28,6 / 31,8 / 34,9 | FPS-04 | 9,98 | FPS-04L | 14,51 |
