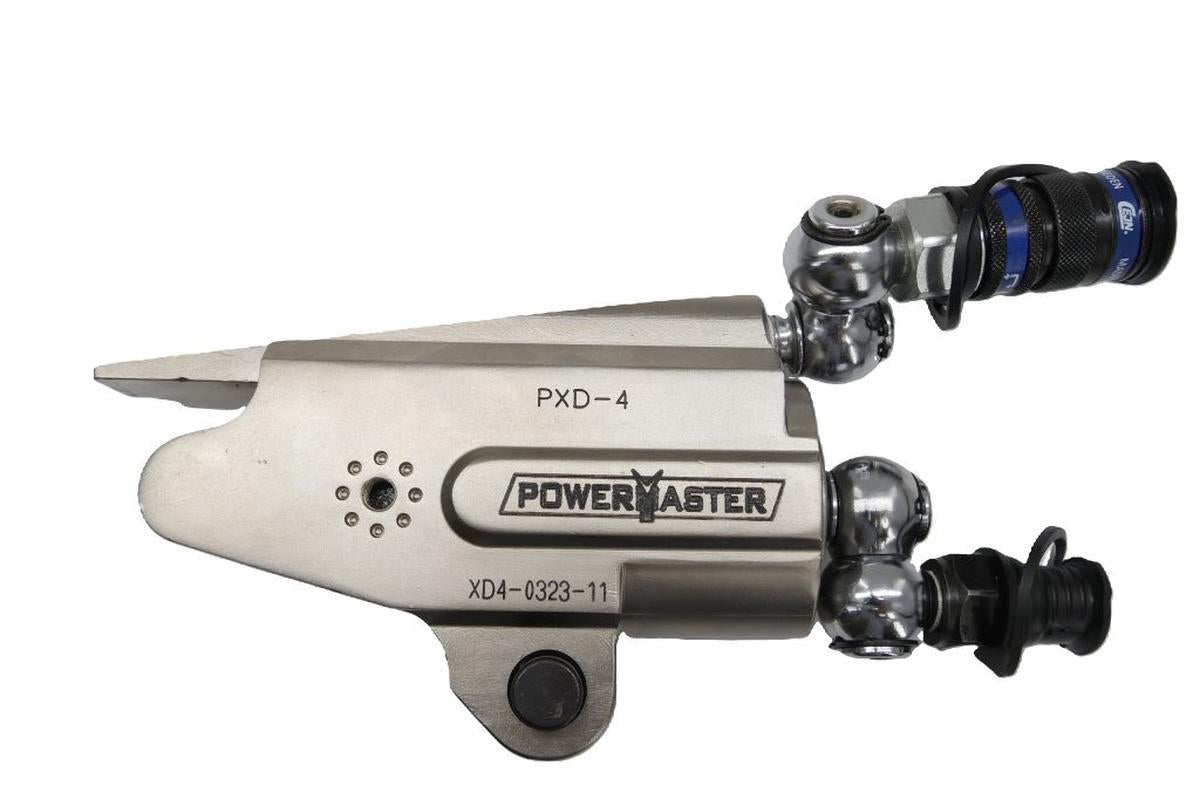

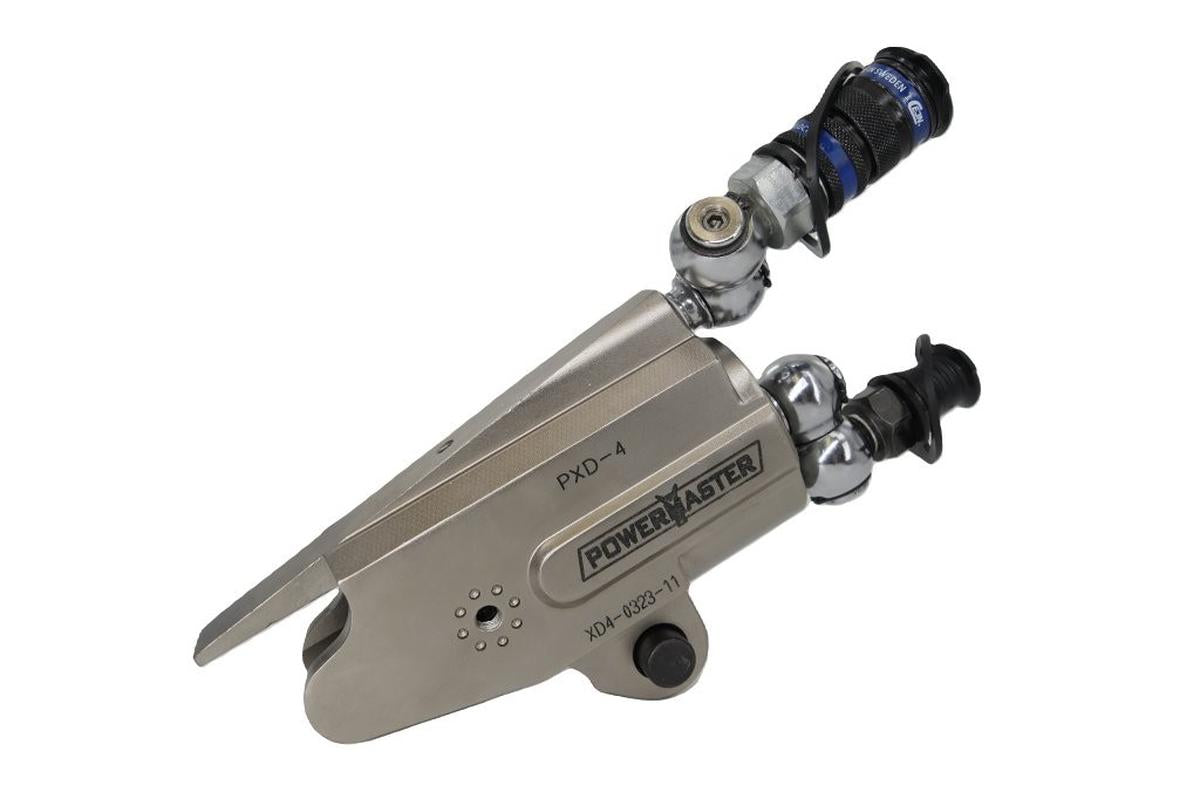

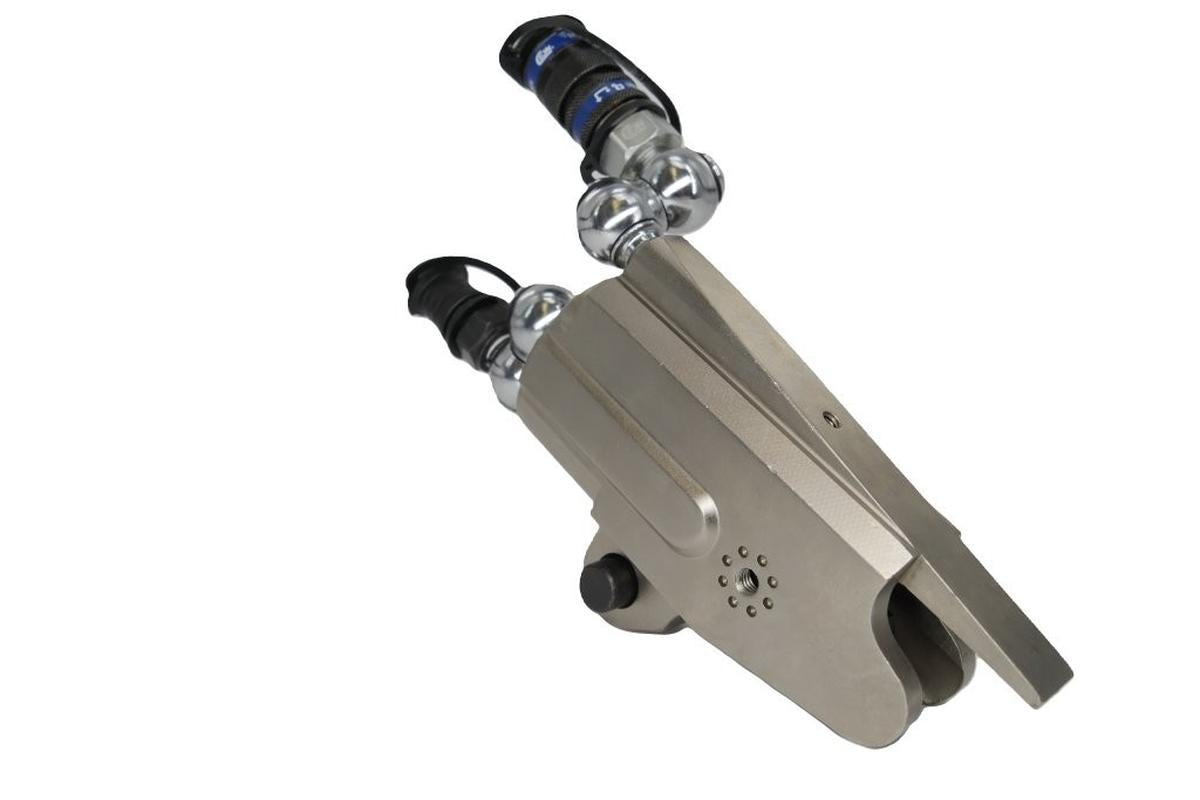

hyTool PXD-Serie Hydraulik-Drehmomentschrauber
flache Kassette
Die hyTool PXD-Serie ist ein besonders flacher Hydraulik-Drehmomentschrauber für kontrollierte Verschraubungen in engen Bauräumen. Die flache Bauform von Zylinder bis Kassette eignet sich für Flanschverbindungen, Maschinenbau, Energieanlagen, Stahlbau und industrielle Wartung.
Flacher Hydraulik-Drehmomentschrauber für enge Bauräume
Die PXD-Serie wurde für Verschraubungen entwickelt, bei denen wenig Platz rund um die Mutter vorhanden ist. Durch die flache Kassette kann das Werkzeug nah an Bauteilen, Flanschen oder Anlagenkomponenten eingesetzt werden. Gleichzeitig bleibt die Drehmomentübertragung präzise, wiederholbar und kontrolliert.
Technische Daten PXD-Serie
| Modell | Schlüsselweite mm | Min. Drehmoment Nm | Max. Drehmoment Nm | Genauigkeit | Wiederholbarkeit | Arbeitszyklus | Zylindergewicht kg | Kassettengewicht kg |
|---|---|---|---|---|---|---|---|---|
| PXD-0.75 | 13–41 | 55 | 667 | ±3 % | 100 % | 100 % | 0,38 | 0,47–0,47 |
| PXD-1 | 13–46 | 59 | 912 | ±3 % | 100 % | 100 % | 0,50 | 0,50–0,50 |
| PXD-1.5 | 19–46 | 98 | 1.343 | ±3 % | 100 % | 100 % | 0,55 | 0,60–0,90 |
| PXD-2 | 19–65 | 245 | 2.873 | ±3 % | 100 % | 100 % | 1,59 | 1,09–1,59 |
| PXD-4 | 25–80 | 539 | 6.080 | ±3 % | 100 % | 100 % | 2,73 | 2,45–3,45 |
| PXD-8 | 50–115 | 1.079 | 14.445 | ±3 % | 100 % | 100 % | 5,32 | 5,41–6,59 |
| PXD-16 | 65–135 | 2.079 | 23.904 | ±3 % | 100 % | 100 % | 7,27 | 9,55–12,73 |
| PXD-32 | 80–205 | 4.275 | 47.952 | ±3 % | 100 % | 100 % | 11,82 | 13,18–17,95 |
| PXD-45 | 80–205 | 5.511 | 64.245 | ±3 % | 100 % | 100 % | 13,70 | 13,18–17,95 |
Hinweis: Drehmomente wurden aus den Herstellerangaben in kgm in Nm umgerechnet und gerundet. Alle Werkzeuggewichte beinhalten Kupplungen, Schwenkanschlüsse und interne Ölfüllung.

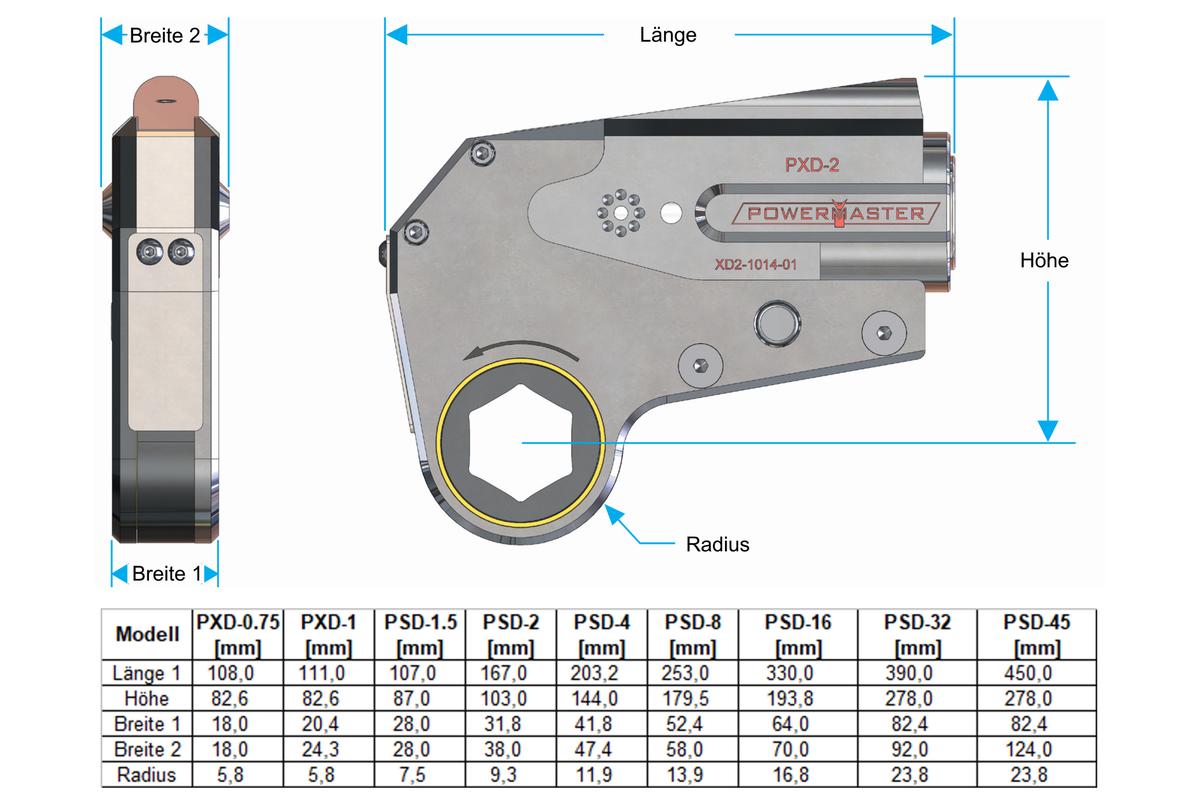

Abmessungsskizze der PXD-Serie mit Länge, Höhe, Breite 1, Breite 2 und Radius.
Abmessungen in mm
| Modell | Länge mm | Höhe mm | Breite 1 mm | Breite 2 mm | Radius mm |
|---|---|---|---|---|---|
| PXD-0.75 | 108,00 | 82,60 | 18,00 | 18,00 | 5,80 |
| PXD-1 | 111,00 | 82,60 | 20,40 | 24,25 | 5,80 |
| PXD-1.5 | 107,00 | 87,00 | 28,00 | 28,00 | 7,50 |
| PXD-2 | 167,00 | 103,00 | 31,80 | 38,00 | 9,30 |
| PXD-4 | 203,20 | 144,00 | 41,80 | 47,40 | 11,85 |
| PXD-8 | 253,00 | 179,50 | 52,40 | 58,80 | 13,90 |
| PXD-16 | 330,00 | 193,80 | 64,00 | 70,00 | 16,80 |
| PXD-32 | 390,00 | 278,00 | 82,35 | 92,00 | 23,75 |
| PXD-45 | 450,00 | 278,00 | 82,35 | 124,00 | 23,75 |

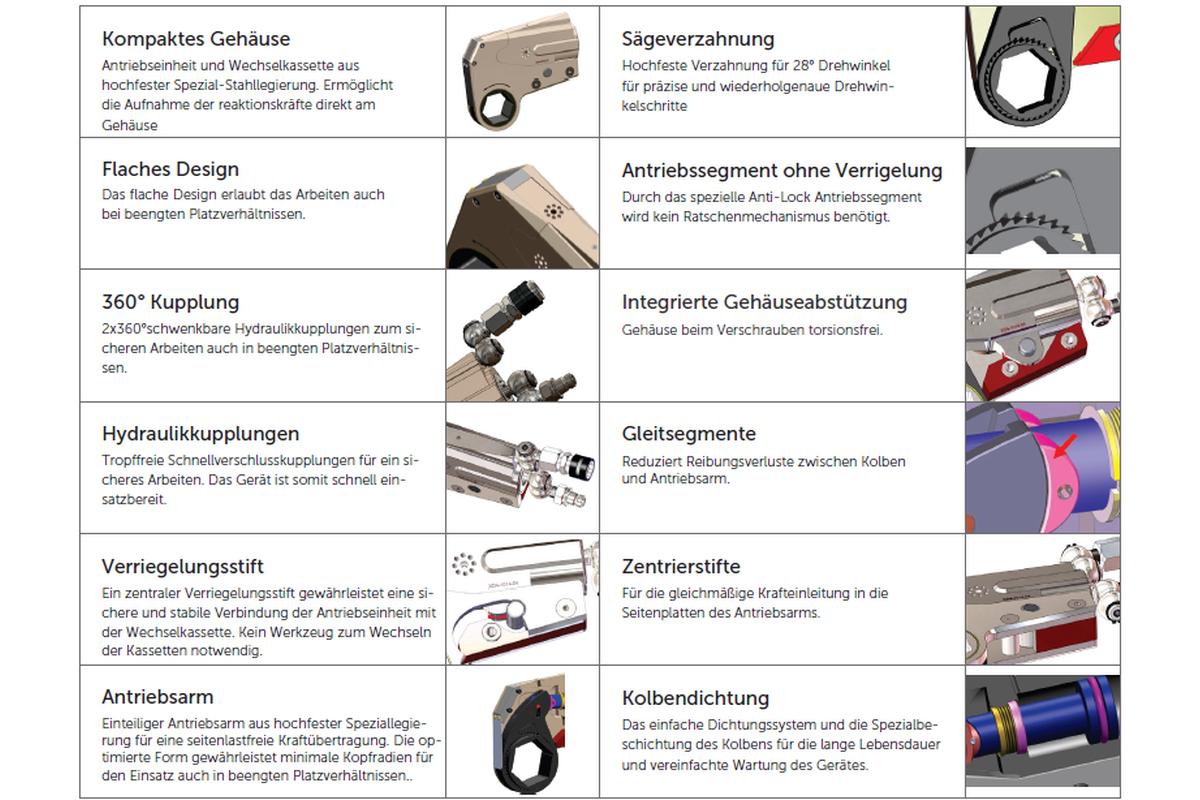

Technische Merkmale
Typische Einsatzbereiche
