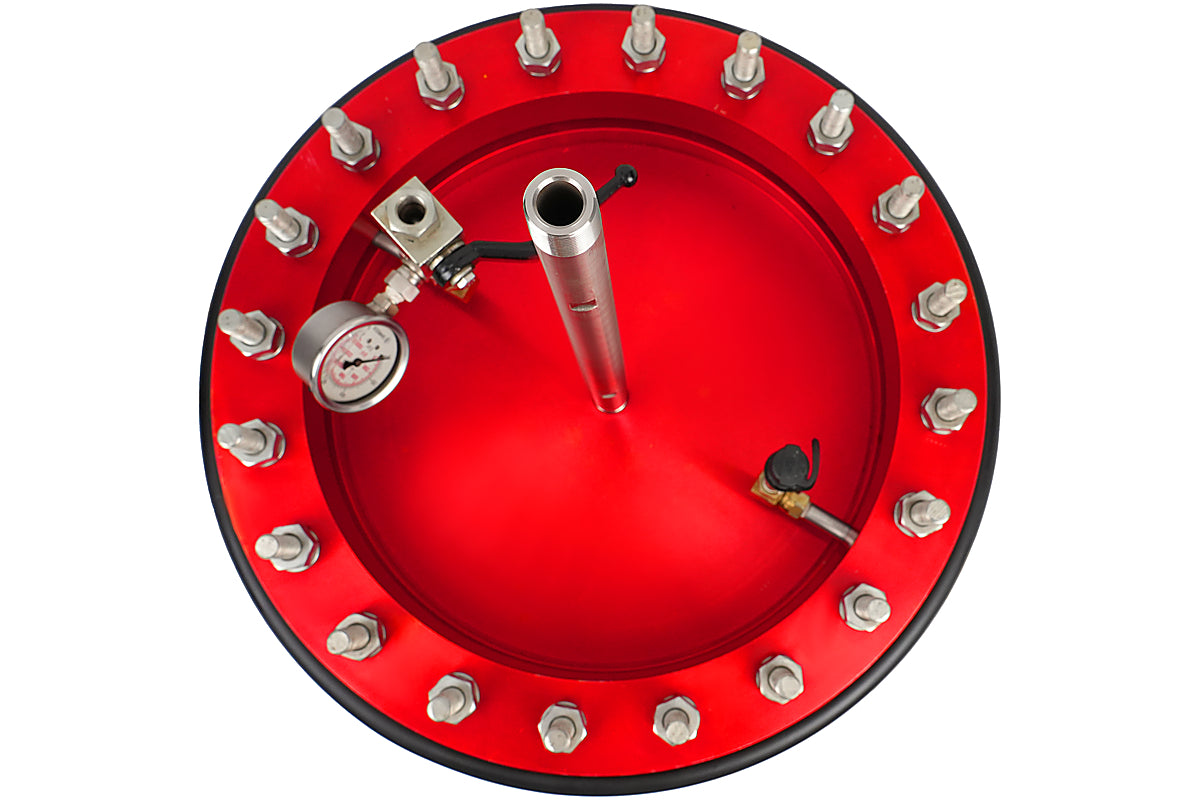

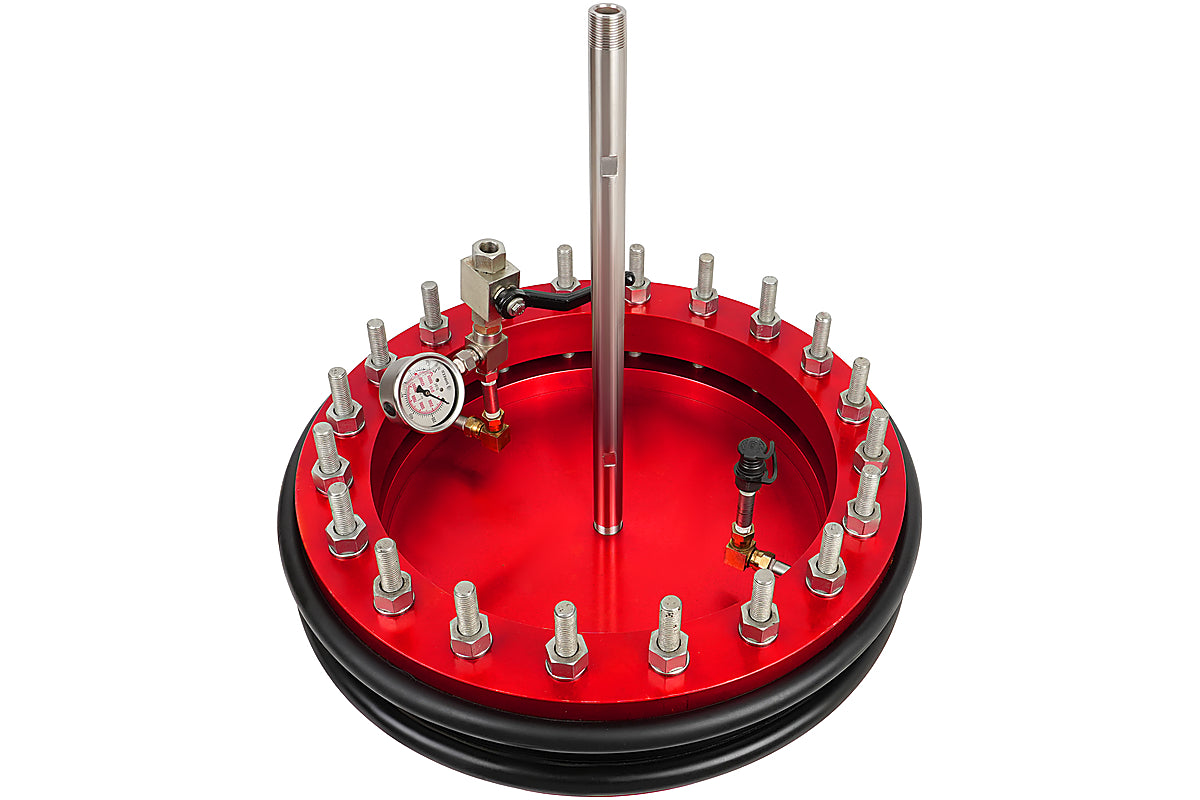

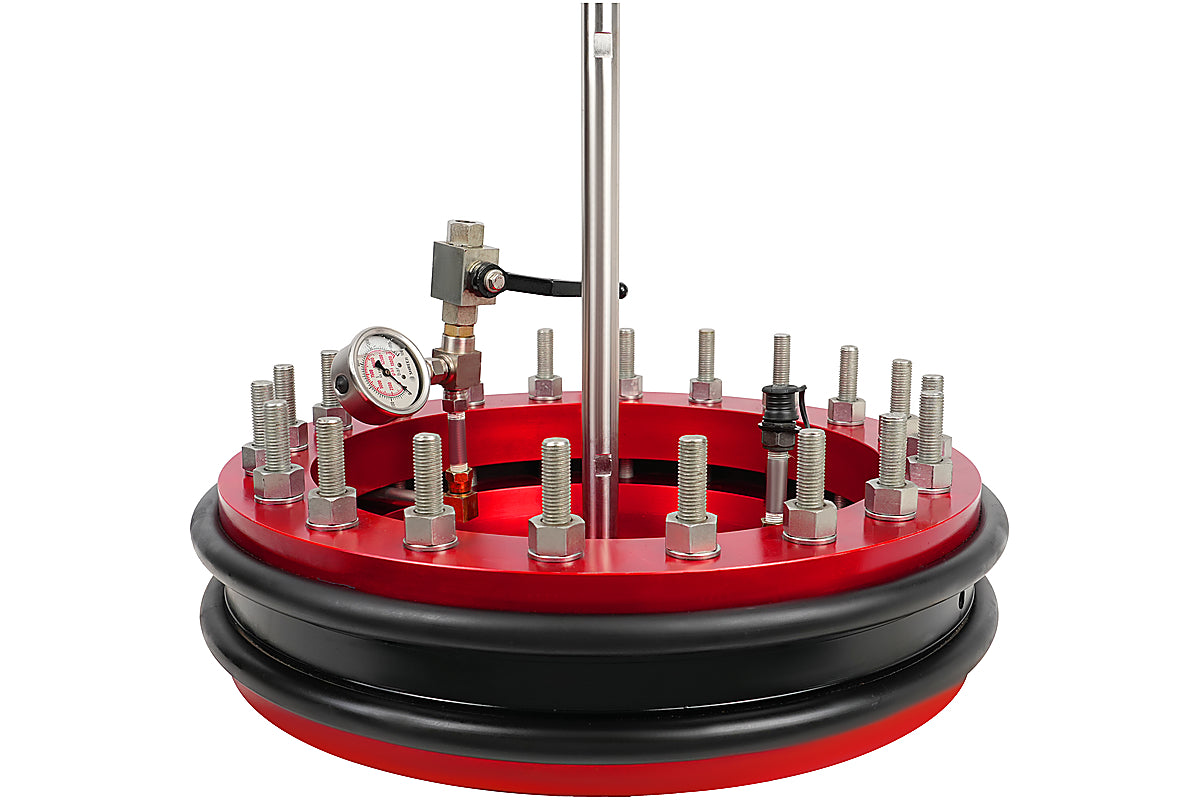

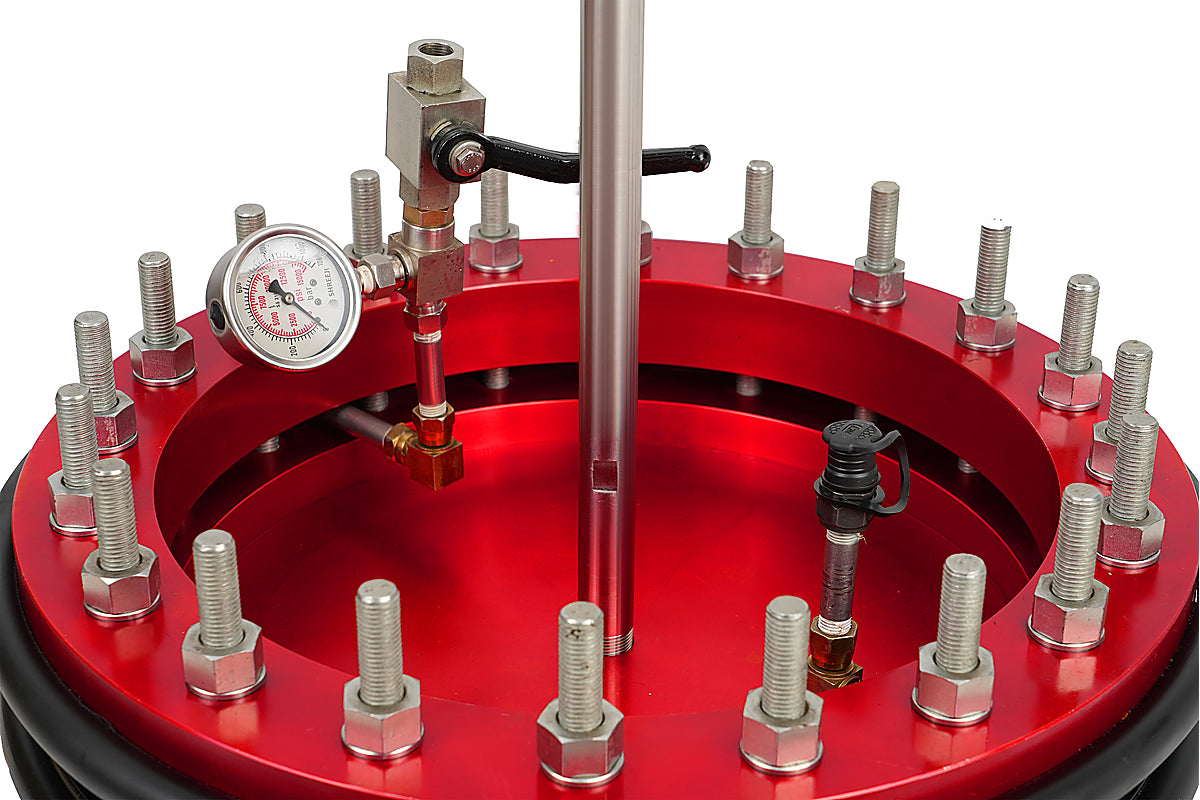

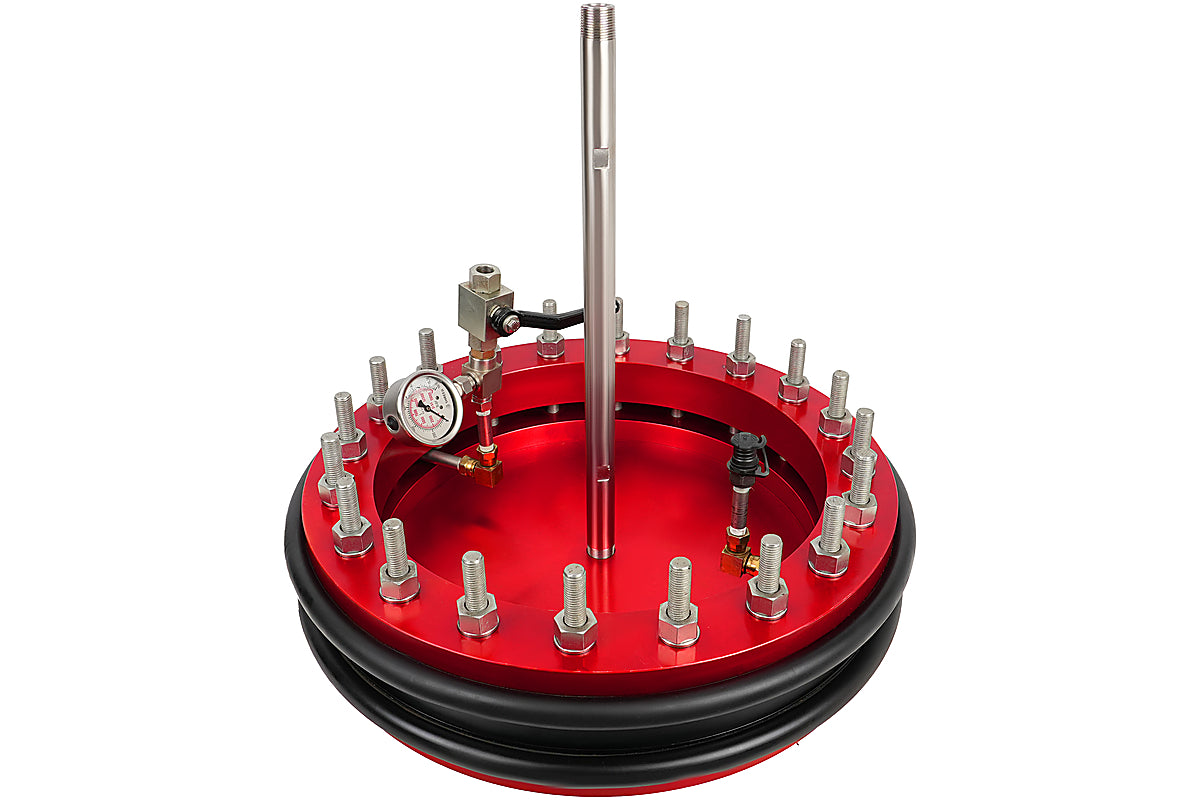

Mechanische Isolier- und Prüfwerkzeuge PITT-Serie
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Abholverfügbarkeit konnte nicht geladen werden
Sprechen Sie uns an!
Produktbeschreibung
Produktbeschreibung
Mechanische Isolier- und Prüfwerkzeuge für Rohrleitungen
Die PITT-Serie kombiniert mechanische Rohrleitungsabsperrung und Druckprüfung in einem kompakten Werkzeug. Das System wird im Rohrinneren positioniert, zentriert sich selbst und erzeugt eine sichere Abdichtung für Wartungs-, Reparatur- und Schweißarbeiten.

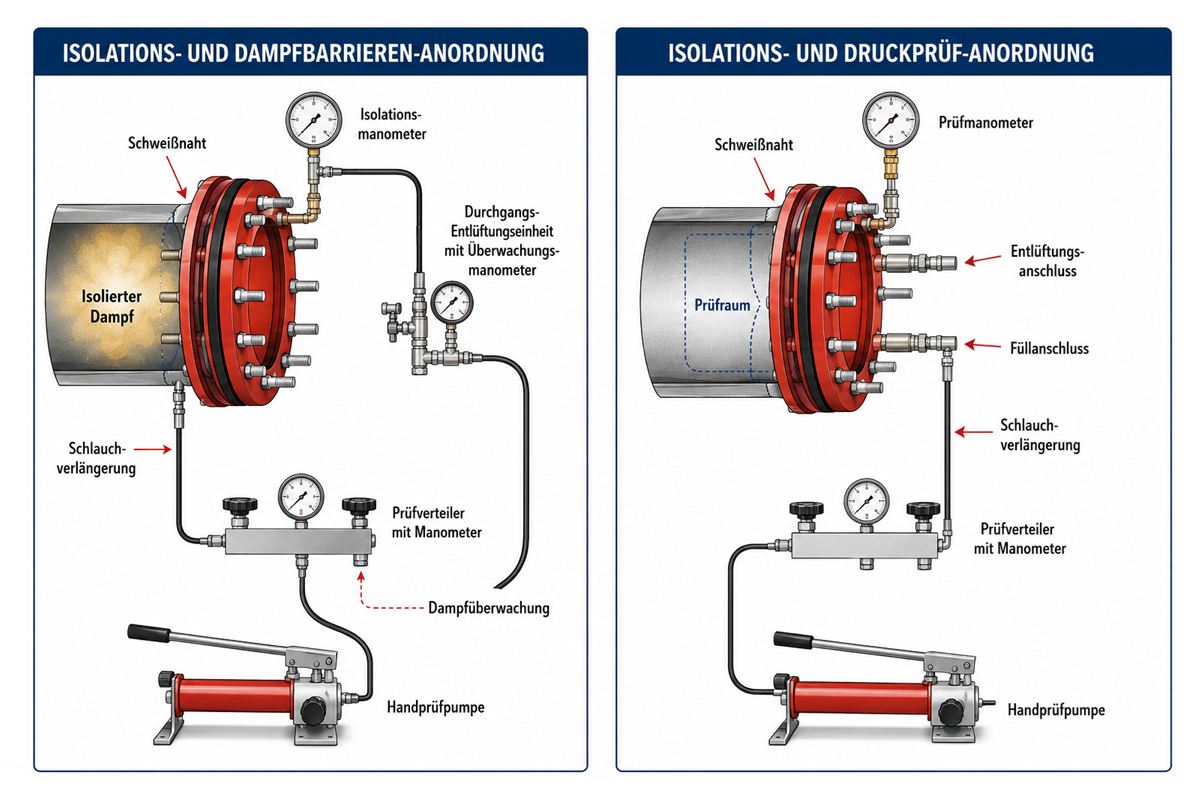

Mechanische Isolation und Druckprüfung mit einem Werkzeug
Die PITT-Serie ermöglicht die sichere lokale Isolation einzelner Rohrabschnitte und schafft eine zuverlässige Dampfbarriere für Heißarbeiten. Gleichzeitig kann der Bereich zwischen den Dichtungen für Druckprüfungen genutzt werden, zum Beispiel zur Prüfung von Schweißnähten oder Rohrverbindungen.
Die Werkzeuge sind für unterschiedliche Rohrnennweiten und Rohrwandstärken erhältlich. Die Auswahl erfolgt nicht nur nach DN- oder Zollgröße, sondern auch nach der tatsächlichen Rohrwandstärke beziehungsweise dem Pipe Schedule. Grund dafür ist, dass sich der nutzbare Rohrinnendurchmesser mit zunehmender Wandstärke verkleinert.
Je nach Ausführung deckt ein Werkzeug mehrere Rohrwandstärken ab. Dadurch reduziert sich der Werkzeugbestand und das passende Prüf- und Isolierwerkzeug kann für verschiedene Rohrdimensionen eingesetzt werden.
Vorteile
- Mechanische Isolation und Druckprüfung mit einem Werkzeug
- Sichere Dampfbarriere für Heißarbeiten
- Druckprüfung von Schweißnähten und Rohrverbindungen
- Prüfdruck bis 4500 psi / 310 bar
- Selbstzentrierende Konstruktion
- Für Rohrnennweiten von 3/4" bis 24"
- Für verschiedene Rohrwandstärken und Pipe Schedules erhältlich
- Kompakte Bauweise, auch für Bögen und T-Stücke geeignet
- Kein Kran zur Montage erforderlich
- Geeignet für Industrie, Raffinerien, Chemieanlagen und Kraftwerke
Warum die Rohrwandstärke wichtig ist
DN- und Zollangaben beschreiben die Rohrnennweite, aber nicht automatisch den exakten Innendurchmesser. Bei gleicher Nennweite bleibt der Außendurchmesser in vielen Rohrsystemen gleich, während sich der Innendurchmesser durch unterschiedliche Wandstärken verändert.
Da das PITT-Werkzeug im Rohrinneren abdichtet, muss es zum tatsächlichen Rohrinnendurchmesser passen. Deshalb gibt es für einzelne Nennweiten mehrere Ausführungen, zum Beispiel für unterschiedliche Schedules wie Sch 40, Sch 80, Sch 160 oder XXS.
Modellübersicht und technische Daten
| DN | Nennweite [Zoll] | Rohrklasse (Schedule) | Modell | Werkzeugkörper Ø (mm) |
Gesamtlänge (mm) |
Max. Betriebsdruck (bar) |
Druckanschluss |
|---|---|---|---|---|---|---|---|
| DN20 | 3/4" | 5, 10, STD/40 | PITT075A | 18 | 356 | 310 | Innengewinde 1/8" |
| DN20 | 3/4" | XS/80, 160 | PITT075B | 15 | 356 | 310 | Innengewinde 1/8" |
| DN25 | 1" | 5, 10, STD/40 | PITT1A | 23 | 356 | 310 | Innengewinde 1/8" |
| DN25 | 1" | XS/80, 160 | PITT1B | 18 | 356 | 310 | Innengewinde 1/8" |
| DN32 | 1 1/4" | 5, 10, STD/40, XS/80 | PITT125A | 29 | 356 | 310 | Innengewinde 1/4" |
| DN40 | 1 1/2" | 5, 10, XS/80 | PITT150A | 35 | 356 | 310 | Innengewinde 1/4" |
| DN40 | 1 1/2" | 160 | PITT150B | 28 | 356 | 310 | Innengewinde 1/4" |
| DN50 | 2" | 5, 10, STD/40, XS/80 | PITT2A | 46 | 356 | 310 | Innengewinde 1/4" |
| DN50 | 2" | 160, XXS | PITT2B | 37 | 356 | 310 | Innengewinde 1/4" |
| DN80 | 3" | 5, 10, STD/40, XS/80 | PITT3A | 71 | 178 | 310 | Außengewinde 1/8" |
| DN80 | 3" | 160, XXS | PITT3B | 57 | 178 | 310 | Außengewinde 1/8" |
| DN100 | 4" | 5, 10, STD/40, 60, XS/80 | PITT4A | 94 | 178 | 310 | Außengewinde 1/8" |
| DN100 | 4" | 120, 160 | PITT4B | 81 | 178 | 310 | Außengewinde 1/8" |
| DN100 | 4" | XXS | PITT4C | 77 | 178 | 310 | Außengewinde 1/8" |
| DN150 | 6" | 10, STD/40, 60 | PITT6A | 145 | 178 | 310 | Außengewinde 1/4" |
| DN150 | 6" | XS/80, 120 | PITT6B | 137 | 178 | 310 | Außengewinde 1/4" |
| DN150 | 6" | 160, XXS | PITT6C | 122 | 178 | 310 | Außengewinde 1/4" |
| DN200 | 8" | 10, 20, 30, STD/40, XS/80 | PITT8A | 189 | 178 | 310 | Außengewinde 1/4" |
| DN200 | 8" | 100, 120, 140, XXS, 160 | PITT8B | 168 | 178 | 310 | Außengewinde 1/4" |
| DN250 | 10" | 20, 30, STD/40, XS/60, 80 | PITT10A | 238 | 178 | 310 | Außengewinde 1/4" |
| DN250 | 10" | 100, 120, XXS/140, 160 | PITT10B | 213 | 178 | 310 | Außengewinde 1/4" |
| DN300 | 12" | 10, 20, 30, STD/40, XS | PITT12A | 294 | 178 | 310 | Außengewinde 1/4" |
| DN300 | 12" | 60, 80, 100, XXS/120 | PITT12B | 272 | 178 | 310 | Außengewinde 1/4" |
| DN300 | 12" | 140, 160 | PITT12C | 248 | 178 | 310 | Außengewinde 1/4" |
| DN350 | 14" | 10, 20, STD/30, 40 | PITT14A | 324 | 178 | 310 | Außengewinde 1/4" |
| DN350 | 14" | XS, 60, 80 | PITT14B | 324 | 178 | 310 | Außengewinde 1/4" |
| DN350 | 14" | 100, 120, 140, 160 | PITT14C | 283 | 178 | 310 | Außengewinde 1/4" |
| DN400 | 16" | 10, 20, STD/30, XS/40, 60 | PITT16A | 372 | 178 | 310 | Außengewinde 1/4" |
| DN400 | 16" | 80, 100 | PITT16B | 344 | 178 | 310 | Außengewinde 1/4" |
| DN400 | 16" | 120, 140, 160 | PITT16C | 324 | 178 | 310 | Außengewinde 1/4" |
| DN450 | 18" | 10, 20, STD/30, XS/40 | PITT18A | 419 | 178 | 310 | Außengewinde 1/4" |
| DN450 | 18" | 60, 80 | PITT18B | 400 | 178 | 310 | Außengewinde 1/4" |
| DN450 | 18" | 100, 120 | PITT18C | 378 | 178 | 310 | Außengewinde 1/4" |
| DN450 | 18" | 140, 160 | PITT18D | 357 | 178 | 310 | Außengewinde 1/4" |
| DN500 | 20" | 10, STD/20, XS/30 | PITT20A | 480 | 178 | 310 | Außengewinde 1/4" |
| DN500 | 20" | 40, 60 | PITT20B | 457 | 178 | 310 | Außengewinde 1/4" |
| DN500 | 20" | 80, 100 | PITT20C | 433 | 178 | 310 | Außengewinde 1/4" |
| DN500 | 20" | 120, 140 | PITT20D | 410 | 178 | 310 | Außengewinde 1/4" |
| DN500 | 20" | 160 | PITT20E | 399 | 178 | 310 | Außengewinde 1/4" |
| DN550 | 22" | STD, XS | PITT22A | 524 | 178 | 310 | Außengewinde 1/4" |
| DN550 | 22" | 60, 80 | PITT22B | 492 | 178 | 310 | Außengewinde 1/4" |
| DN550 | 22" | 100, 120 | PITT22C | 467 | 178 | 310 | Außengewinde 1/4" |
| DN550 | 22" | 140, 160 | PITT22D | 441 | 178 | 310 | Außengewinde 1/4" |
| DN600 | 24" | 10, STD/20, XS/30 | PITT24A | 575 | 178 | 79 | Außengewinde 1/4" |
| DN600 | 24" | 40, 60 | PITT24B | 551 | 178 | 155 | Außengewinde 1/4" |
| DN600 | 24" | 80, 100 | PITT24C | 522 | 178 | 232 | Außengewinde 1/4" |
| DN600 | 24" | 120, 140 | PITT24D | 495 | 178 | 310 | Außengewinde 1/4" |
| DN600 | 24" | 160 | PITT24E | 480 | 178 | 310 | Außengewinde 1/4" |
Technische Daten
| Produktserie | PITT-Serie |
| Funktion | Mechanische Rohrleitungsisolation und Druckprüfung |
| Nennweitenbereich | 3/4" bis 24" / DN20 bis DN600 |
| Prüfdruck | Bis 4500 psi / 310 bar |
| Auswahlkriterien | Rohrnennweite, Rohrinnendurchmesser, Rohrwandstärke, Pipe Schedule |
| Konstruktion | Selbstzentrierend |
| Montage | Kompakt, leicht, ohne Kran montierbar |
| Einsatzbereiche | Rohrleitungsbau, Instandhaltung, Raffinerien, Chemieanlagen, Kraftwerke, Offshore-Anlagen |
Anwendungsbereiche
Die PITT-Serie wird eingesetzt, wenn Rohrleitungen sicher mechanisch isoliert und gleichzeitig geprüft werden müssen. Typische Anwendungen sind Schweißnahtprüfungen, Dichtheitsprüfungen, Heißarbeiten, Wartungsarbeiten, Rohrleitungsumbauten und Reparaturen in industriellen Rohrleitungssystemen.
Durch die Kombination aus Absperrung und Druckprüfung reduziert das System den Montageaufwand gegenüber konventionellen Blindflanschlösungen. Die Werkzeuge können auch in schwer zugänglichen Rohrleitungsbereichen, Bögen und T-Stücken verwendet werden.
Auswahl des passenden Werkzeugs
Für die Auswahl des passenden PITT-Werkzeugs werden die Rohrnennweite in Zoll oder DN, die Rohrwandstärke beziehungsweise der Pipe Schedule und der tatsächliche Rohrinnendurchmesser benötigt. Bei Unsicherheit unterstützen wir Sie bei der Auswahl der passenden Ausführung.
