Elektrische Motorpumpe 700 bar

PYP-03 Elektro-Motorpumpen für einfachwirkende Hydraulikzylinder

Die PYP-03 Elektro-Motorpumpen sind kompakte, transportable Elektro-Hydraulikpumpen für den professionellen Einsatz mit einfachwirkenden Hydraulikzylindern. Sie eignen sich ideal für Montage, Wartung, Instandhaltung, Werkstatt und industrielle Anwendungen, bei denen Hydraulikzylinder sicher, kontrolliert und mit deutlich weniger Kraftaufwand als bei einer Handpumpe betrieben werden sollen.

Die Pumpen der Baureihe PYP-03 arbeiten mit einem zweistufigen Fördervolumen. Im Niederdruckbereich wird ein höheres Fördervolumen bereitgestellt, damit der angeschlossene Hydraulikzylinder schnell ausfährt. Im Hochdruckbereich reduziert sich das Fördervolumen automatisch, wodurch der Druck kontrolliert aufgebaut wird. Der maximale Betriebsdruck beträgt 700 bar.

Die PYP-03 ist für einfachwirkende Hydraulikzylinder mit Federrückzug ausgelegt. Sie eignet sich unter anderem für Zylinder der Baureihen YS, YLS, YFS, YCS, YPL und YELB. Das maximal nutzbare Ölvolumen beträgt 2,7 Liter. Damit ist die Pumpe eine leistungsfähige und komfortable Lösung für viele Standardanwendungen in der industriellen Hydraulik.

Unterschied der Varianten: Handventil oder Elektromagnetventil

Der wesentliche Unterschied der PYP-03 Varianten liegt in der Betätigung des Ventils. Je nach Ausführung ist die Pumpe mit einem 2/2-Wege-Handventil oder mit einem 2/2-Wege-Elektromagnetventil ausgestattet.

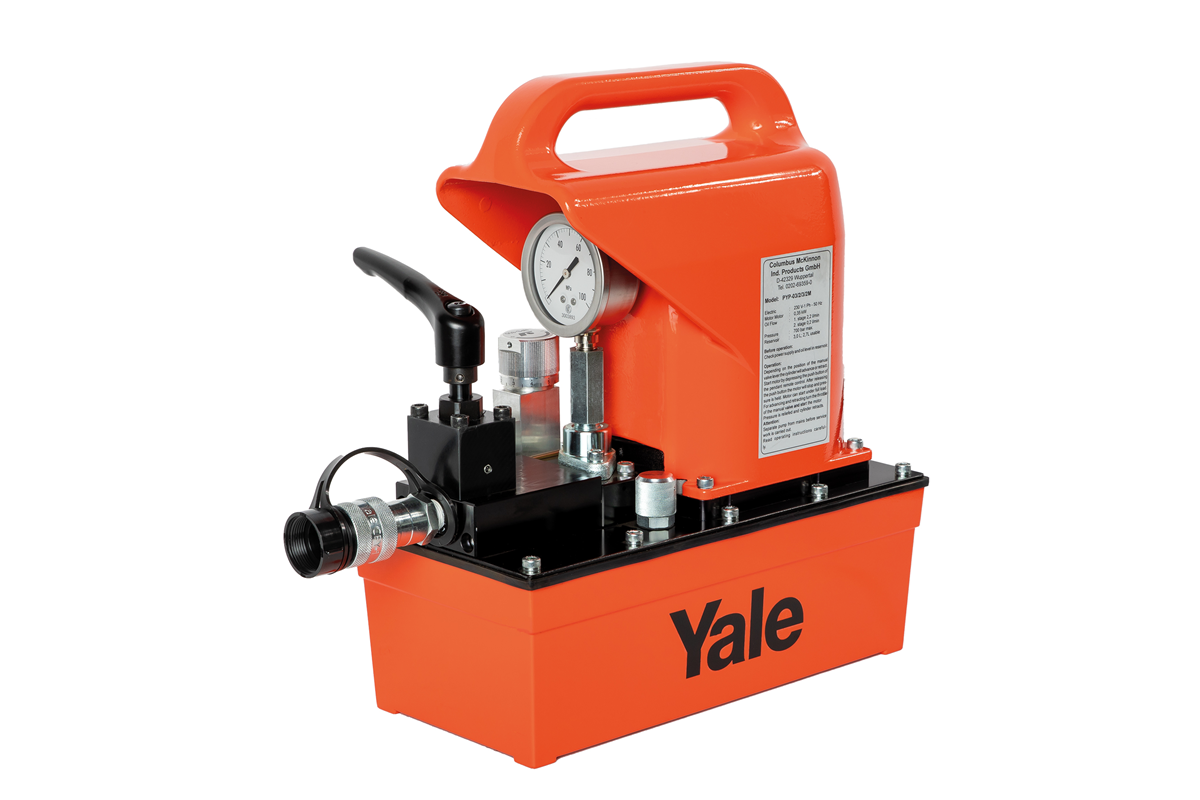

Bei der Ausführung mit Handventil wird das Ventil mechanisch direkt an der Pumpe betätigt. Diese Variante ist besonders robust, einfach zu bedienen und sinnvoll, wenn der Bediener während des Arbeitsvorgangs direkt an der Pumpe steht. Das Handventil steuert den Ölfluss zum einfachwirkenden Zylinder und ermöglicht das kontrollierte Ausfahren, Halten und Einfahren des Zylinders.

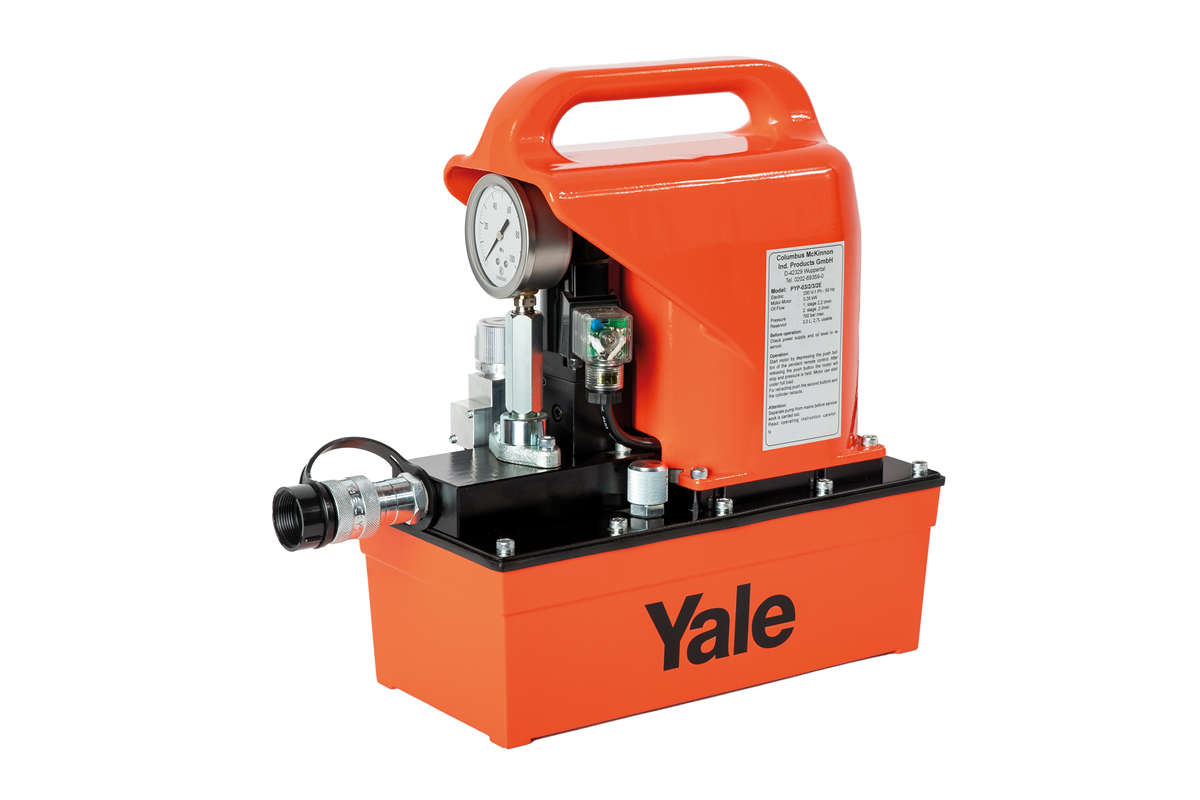

Bei der Ausführung mit Elektromagnetventil erfolgt die Ventilbetätigung elektrisch über die Kabelfernsteuerung. Dadurch kann der Bediener den Hydraulikzylinder aus sicherer Entfernung steuern und bleibt während des Arbeitsvorgangs beweglicher. Diese Variante ist besonders geeignet, wenn die Pumpe nicht unmittelbar am Werkstück stehen soll oder wenn der Arbeitsbereich eine Bedienung aus Abstand erfordert.

Beide Varianten ermöglichen ein sicheres Lasthalten und eine kontrollierte Zylinderbewegung. Die Kabelfernsteuerung mit 1,5 m Kabellänge dient zum Ein- und Ausschalten des Elektromotors. Bei der Variante mit Elektromagnetventil wird zusätzlich die Ventilfunktion elektrisch geschaltet.

Technische Daten

Stufenlos einstellbarer Betriebsdruck

Ein integrierter Druckschalter ermöglicht das stufenlose Einstellen des maximalen Betriebsdrucks. Dadurch kann die Pumpe an die jeweilige Anwendung und den verwendeten Hydraulikzylinder angepasst werden. Das werksseitig aufgebaute, glyzeringedämpfte Manometer zeigt den aktuellen Systemdruck direkt an und erleichtert die Kontrolle während des Arbeitsvorgangs.

Der Motoranlauf kann auch unter Volllast erfolgen. Die PYP-03 ist für Aussetzbetrieb ausgelegt. Die Einschaltdauer beträgt 50 % ED, entsprechend 5 Minuten Dauerbetrieb unter Volllast.

Leicht, robust und transportabel

Durch das geringe Gewicht, den praktischen Tragegriff und die kompakte Bauweise lässt sich die PYP-03 Elektro-Motorpumpe einfach transportieren und flexibel an verschiedenen Einsatzorten verwenden. Das robuste Heavy-Duty-Design ist für den täglichen Einsatz in Werkstatt, Montage und industrieller Instandhaltung ausgelegt.

Die Pumpe wird anschlussfertig mit elektrischem Anschluss und Hydraulikölfüllung geliefert. Damit ist sie eine komfortable Alternative zu Handpumpen der HPS-Serie, wenn einfachwirkende Hydraulikzylinder regelmäßig, schneller oder ergonomischer betrieben werden sollen.

Merkmale und Vorteile

• Elektro-Hydraulikpumpe für einfachwirkende Hydraulikzylinder
• Maximaler Betriebsdruck 700 bar
• Zweistufiges Fördervolumen für schnelles Ausfahren und kontrollierten Druckaufbau
• Geeignet für Hydraulikzylinder mit bis zu 2,7 l Ölvolumen
• Passend für Zylinderbaureihen YS, YLS, YFS, YCS, YPL und YELB
• Wahlweise mit 2/2-Wege-Handventil oder 2/2-Wege-Elektromagnetventil
• Handventil: direkte mechanische Ventilbetätigung an der Pumpe
• Elektromagnetventil: elektrische Ventilbetätigung über Kabelfernsteuerung
• Kontrollierte Funktionen: Ausfahren, Halten und Einfahren
• Sicheres Lasthalten durch geeignete Ventiltechnik
• Stufenlos einstellbarer maximaler Betriebsdruck
• Glyzeringedämpftes Manometer zur Druckanzeige
• Motoranlauf unter Volllast möglich
• Kabelfernsteuerung mit 1,5 m Kabellänge
• Leicht, kompakt und transportabel
• Praktischer Tragegriff für mobile Einsätze
• Robustes Heavy-Duty-Design
• Komfortabler Ersatz für Handpumpen der HPS-Serie
• Anschlussfertige Lieferung mit Hydraulikölfüllung

Typische Einsatzbereiche

Die PYP-03 Elektro-Motorpumpe wird überall dort eingesetzt, wo einfachwirkende Hydraulikzylinder zuverlässig und kontrolliert betrieben werden müssen. Typische Anwendungen sind Pressarbeiten, Hebearbeiten, Spannarbeiten, Richtarbeiten, Montagearbeiten, Wartung und Reparatur. Einsatzbereiche sind unter anderem Maschinenbau, Anlagenbau, Stahlbau, Werkstatt, industrielle Instandhaltung, Betriebstechnik und Serviceeinsätze.

Auswahl der passenden Variante

Die Variante mit Handventil ist die passende Wahl, wenn eine einfache, robuste und direkte Bedienung an der Pumpe gewünscht ist. Sie eignet sich besonders für klassische Werkstatt- und Montageanwendungen, bei denen der Bediener direkt neben der Pumpe arbeitet.

Die Variante mit Elektromagnetventil ist die richtige Lösung, wenn der Hydraulikzylinder aus sicherer Entfernung gesteuert werden soll. Sie bietet mehr Bewegungsfreiheit und ist besonders praktisch bei schwer zugänglichen Arbeitsbereichen, größeren Vorrichtungen oder Anwendungen, bei denen der Bediener den Hubvorgang direkt am Werkstück beobachten muss.

Kurzbeschreibung

Kompakte PYP-03 Elektro-Motorpumpe für einfachwirkende Hydraulikzylinder bis 700 bar. Zweistufiges Fördervolumen, stufenlos einstellbarer Betriebsdruck, Manometer und wahlweise Handventil oder Elektromagnetventil für kontrolliertes Ausfahren, Halten und Einfahren.
