Hohlkolbenzylinder doppelt wirkend

Typ: Hydraulik Zylinder

Preis auf Anfrage

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Versandfertig in: ca. 20 Tagen

Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)

Bereits über 500+ Kunden setzen bereits auf unsere Produkte

Sie brauchen eine Beratung?

Sprechen Sie uns an!

+49 (0) 2974 968629 | info@hytool.de

Produktbeschreibung

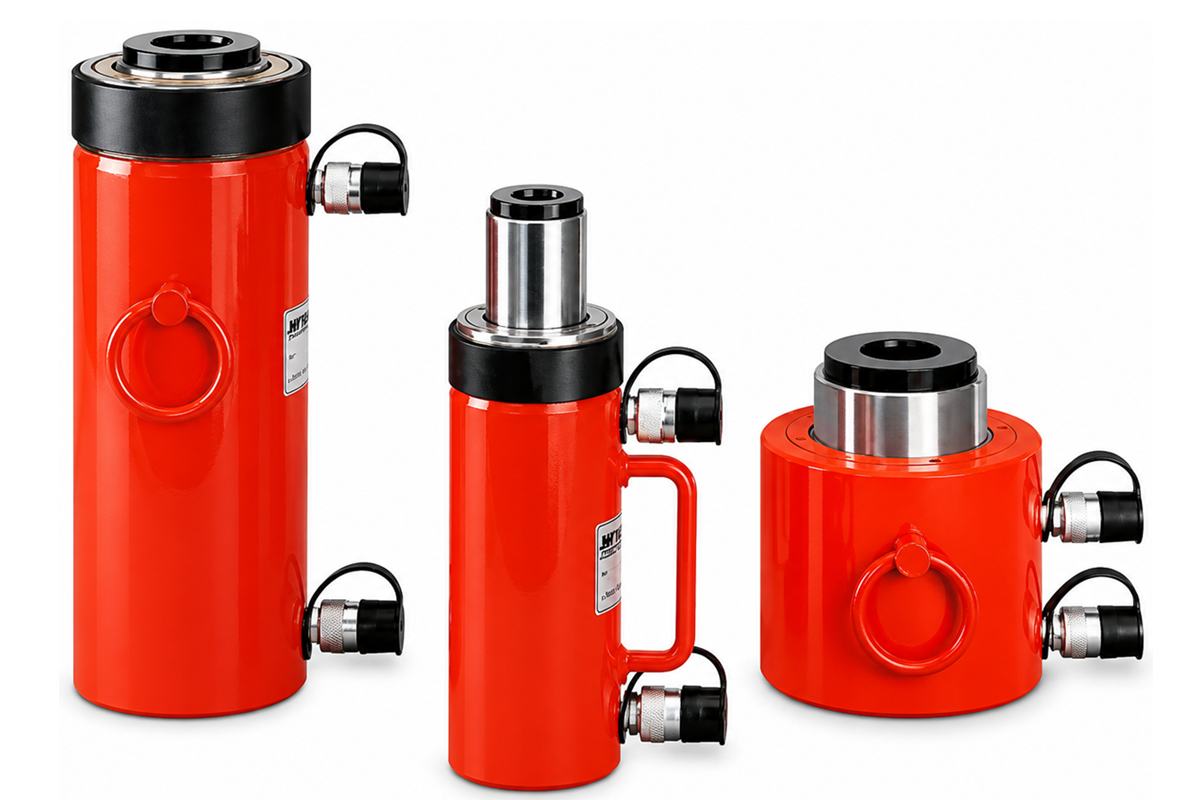

Die Yale YCH Hohlkolben-Zylinder sind doppelwirkende Hydraulikzylinder mit hohlem Kolben und eignen sich ideal für Zug-, Press-, Hebe- und Spannarbeiten in Industrie, Stahlbau, Schwerlastmontage und Instandhaltung. Wie die Yale YCS-Serie verfügen auch die YCH-Zylinder über einen Hohlkolben zur Verwendung mit Gewindestangen, Spannbolzen oder Zugankern.

Im Gegensatz zur einfachwirkenden YCS-Serie arbeitet die YCH-Serie doppelwirkend. Dadurch kann der Zylinder hydraulisch sowohl drücken als auch ziehen, wodurch ein kontrollierter Arbeits- und Rückhub ohne Federrückstellung möglich ist. Die robuste Stahlkonstruktion, hohe Betriebssicherheit und der maximale Betriebsdruck von 700 bar machen die Yale YCH-Serie zur professionellen Lösung für anspruchsvolle Industrieanwendungen.

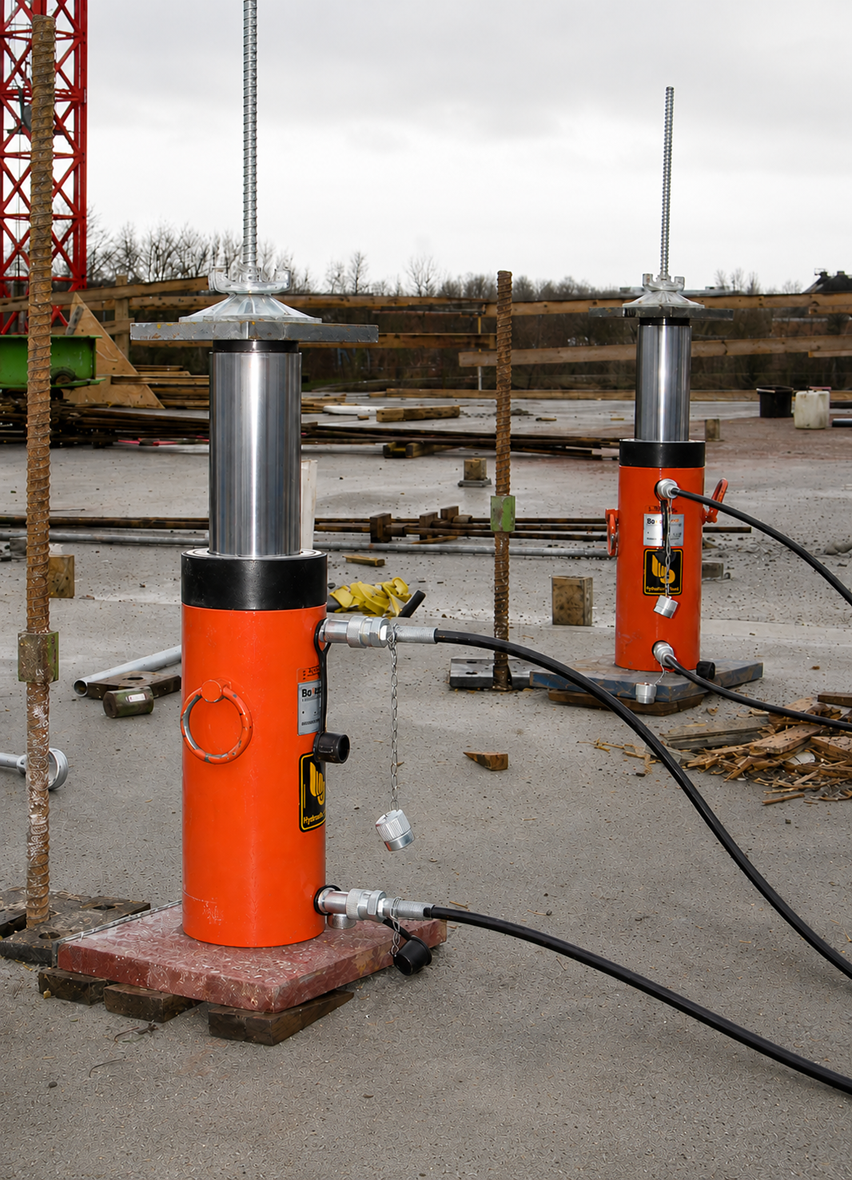

Typische Einsatzbereiche sind das Vorspannen und Lösen großer Schraubverbindungen, das Auspressen von Lagern, Richtarbeiten sowie allgemeine Hebe- und Zuganwendungen im industriellen Umfeld. Passende Hydraulikpumpen, Kupplungen, Schläuche und Zubehör sind ebenfalls bei hyTool erhältlich.

Sonderanfertigungen bis zu einer Zugkraft von 600 t liefern wir auf Anfrage.

Technische Daten YCH

Zylinder klasse t	Modell	Druck kraft Druck kN	Druck kraft Zug kN	Hub mm	Wirksame Kolben fläche cm²	Ölvolumen max. cm³	Bauhöhe eingefahren mm	Durchgangs bohrung Durch messer mm	Zylinder Außen durchmesser mm	Gewicht kg
33	YCH- 33/150	335	180	150	47,9	716	310	33	114	19
33	YCH- 33/250	335	180	250	47,9	1.200	415	33	114	25
62	YCH- 62/250	618	300	250	88,3	2.220	452	55	163	55
93	YCH- 93/250	930	450	250	133,0	3.320	465	55	193	82
100	YCH- 100/40	1.000	500	40	143,0	578	190	55	200	38
140	YCH- 140/200	1.400	700	200	200,2	4.080	383	80	253	115

Bei doppelt wirkenden Hohlkolbenzylindern entspricht der Wert „Druckkraft Druck“ der maximal möglichen Zugkraft mittels Zuganker oder Gewindespindel.

Modell	YCH-33/150	YCH-33/250	YCH-62/250	YCH-93/250	YCH-100/40	YCH-140/200
A, mm	300	405	440	450	175	365
B, mm	450	655	690	700	215	565
C, mm	33	33	55	55	55	80
D, mm	114	114	163	193	200	253
E, mm	90	90	130	150	155	195
F, mm	67	67	105	120	125	160
J, mm	62	62	96	110	110	145
K, mm	3	3	5	5	5	5
M, mm	120	120	-	-	-	-
O, mm	M48 x 1,5	M48 x 1,5	M78 x 2	M85 x 2	M85 x 2	M115 x 2
P, mm	30	30	40	45	45	50
R, mm	5	5	5	5	-	-
S, mm	51	51	24	30	24	30
T, mm	-	-	290	290	115	240
U, mm	92	92	135	160	165	210
V, mm	4 x M10	4 x M10	4 x M12	4 x M16	4 x M16	4 x M16
W, mm	40	40	50	65	-	-
X, mm	M110 x 2	M110 x 2	M160 x 3	M190 x 3	-	-
Y, mm	10	10	12	15	15	18
