Kesselrohr Expander AF3 Serie
Price on request
Versandfertig in: ca. 20 Tagen
Lieferzeit: 21–23 Werktage (DE – Ausland abweichend)
Couldn't load pickup availability
Contact us!
Product description
Product description

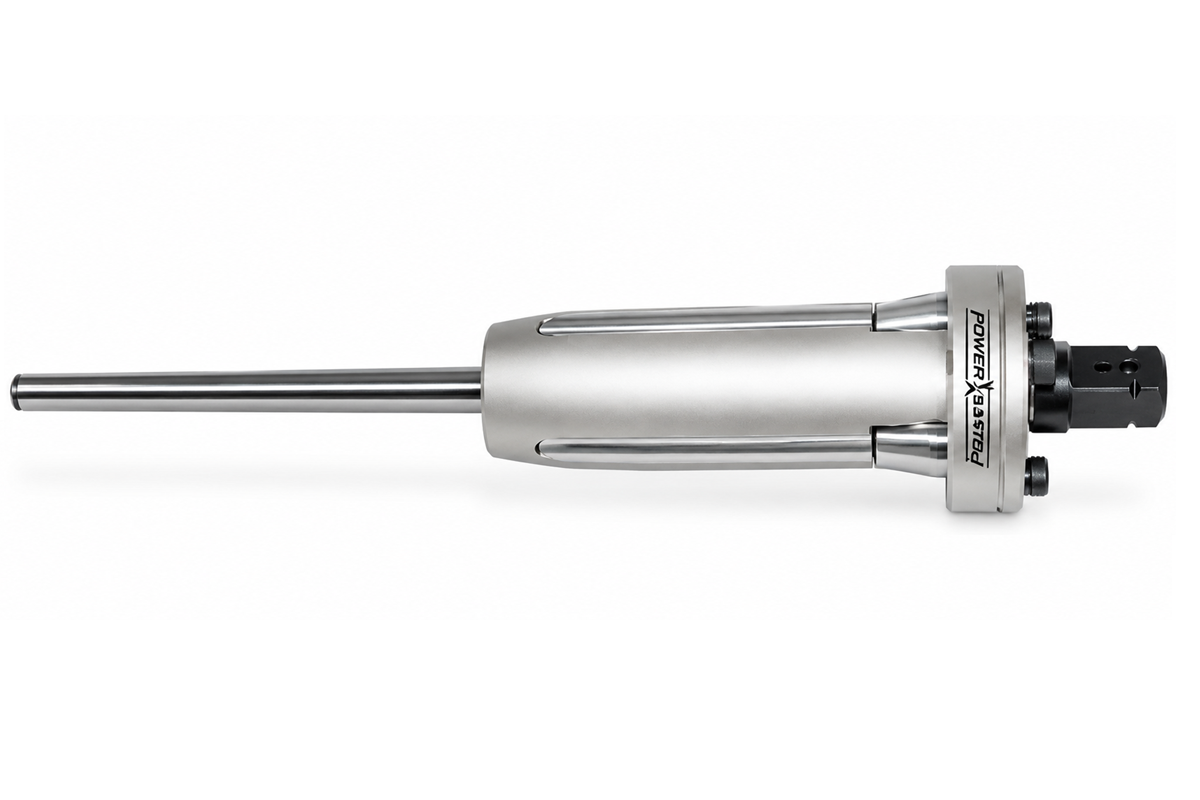

AF3 Serie Rohraufweiter mit 30° Bördelung
Die AF3 Serie ist für Anwendungen ausgelegt, bei denen Rohre aufgeweitet und gleichzeitig mit einem 30°-Bördelwinkel angeformt werden müssen. Sie eignet sich besonders für Wärmetauscher, Kessel, Kondensatoren, Luftvorwärmer und weitere industrielle Rohrboden-Anwendungen.

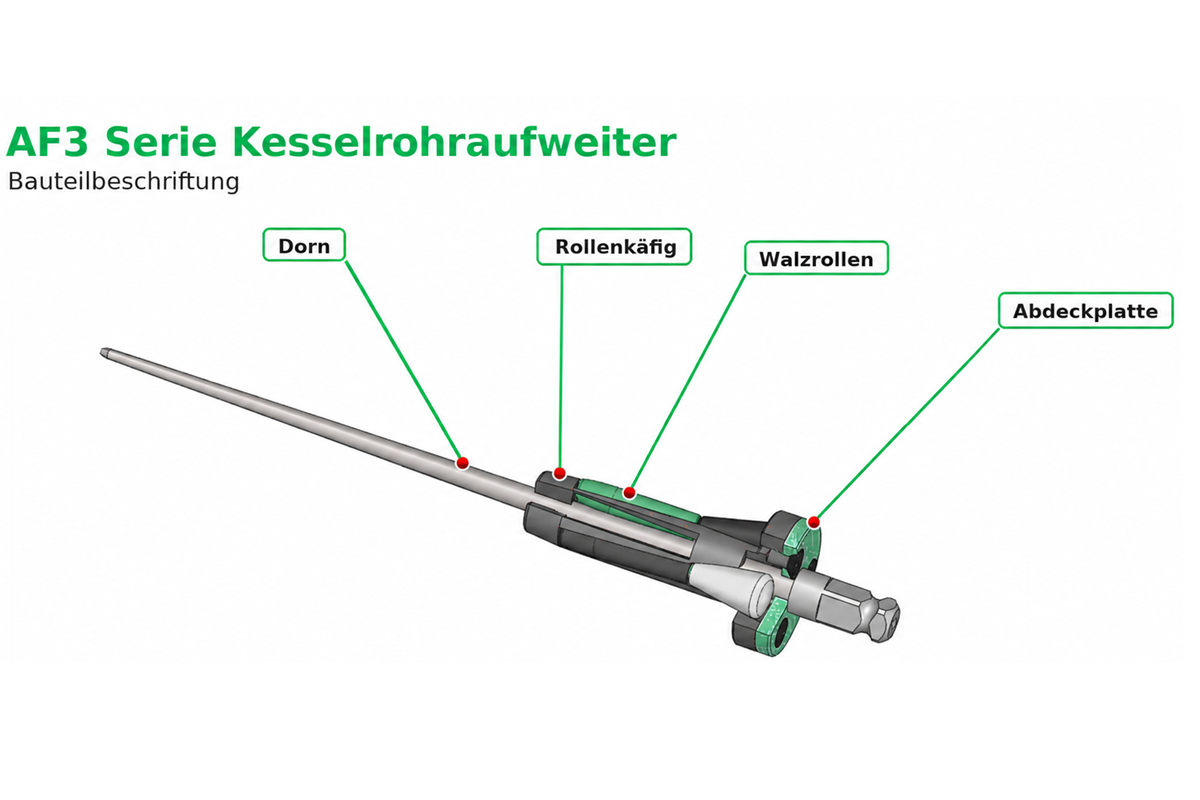

Überlappende Bördelrollen reduzieren Riefen und Absätze am Rohr. Die Rollen werden selbsttätig im Käfig gehalten. Die robuste, bewährte Konstruktion ermöglicht eine gleichmäßige Rohraufweitung bei kleinen bis mittleren Stückzahlen.
Einsatzbereich und Vorteile
- wirtschaftlicher Rohraufweiter für Anwendungen mit 30°-Bördelung
- geeignet für Wärmetauscher, Kessel, Kondensatoren und Luftvorwärmer
- überlappende Bördelrollen reduzieren Riefen und Absätze am Rohr
- selbsthaltende Rollen im Käfig
- robuste, bewährte Konstruktion für Reparatur, Instandhaltung und Fertigung
- breiter Abdeckungsbereich für unterschiedliche Rohr-Außendurchmesser, Wandstärken und Rohrbodenstärken
Auswahltabelle AF3 Serie
Die folgende HTML-Tabelle enthält die Auswahl nach Rohr-Außendurchmesser, Wandstärke, Mindest-Innendurchmesser, maximaler Aufweitung sowie Werkzeugnummern nach Rohrbodenstärke. Da es sich um eine echte HTML-Tabelle handelt, kann die Shopify-Übersetzungsapp die Inhalte verarbeiten.
| Rohr 1 | Rohr 2 | Mindest-I.D. Werkzeug tritt ein |
Max. Aufweitung | Werkzeugnummer nach Rohrbodenstärke | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O.D. inch | BWG | Wand inch | O.D. inch | BWG | Wand inch | mm | inch | mm | inch | 7/8" | 1.1/8" | 1.5/8" | 2.1/8" | 2.5/8" |
| 7/8 | 15 | .072 | 1 | 10 | .134 | 18,1 | .712 | 20,4 | .803 | AF3-81/2 | AF3-81/3 | – | – | – |
| 7/8 | 16 | .065 | 1 | 11 | .120 | 18,4 | .724 | 20,7 | .814 | AF3-83/2 | AF3-83/3 | – | – | – |
| 7/8 | 17 | .058 | 1 | 11 | .120 | 18,8 | .740 | 21,1 | .830 | AF3-85/2 | AF3-85/3 | – | – | – |
| 7/8 | 18 | .049 | 1 | 12 | .109 | 19,4 | .763 | 21,6 | .850 | AF3-87/2 | AF3-87/3 | – | – | – |
| 7/8 | 19–20 | .042–.035 | 1.1/8 | 8 | .165 | 19,7 | .775 | 22,3 | .877 | AF3-89/2 | AF3-89/3 | – | – | – |
| 1 | 13 | .095 | 1.1/8 | 8 | .165 | 20,1 | .791 | 22,4 | .881 | AF3-91/2 | AF3-91/3 | – | – | – |
| 1 | 14 | .083 | 1.1/8 | 9 | .148 | 20,6 | .811 | 23,1 | .909 | AF3-97/2 | AF3-97/3 | AF3-97/4 | – | – |
| 1 | 15–16 | .072–.065 | 1.1/8 | 10 | .134 | 21,3 | .838 | 23,8 | .937 | AF3-99/2 | AF3-99/3 | AF3-99/4 | – | – |
| 1 | 17–18 | .058–.049 | 1.1/8 | 11 | .120 | 22,0 | .866 | 24,5 | .964 | AF3-105/2 | AF3-105/3 | AF3-105/4 | – | – |
| 1 | 19–20 | .042–.035 | 1.1/8 | 12 | .109 | 22,4 | 1.000 | 25,0 | .984 | AF3-101/2 | AF3-101/3 | AF3-101/4 | – | – |
| 1.1/4 | 8 | .165 | 1.1/8 | 13 | .095 | 23,3 | .917 | 25,9 | 1.019 | AF3-111/2 | AF3-111/3 | AF3-111/4 | – | – |
| 1.1/4 | 10 | .134 | 1.1/8 | 14 | .083 | 23,9 | .942 | 26,5 | 1.043 | AF3-113/2 | AF3-113/3 | AF3-113/4 | – | – |
| 1.1/4 | 10 | .134 | 1.1/8 | 15–16 | .072–.065 | 24,4 | .960 | 27,2 | 1.070 | AF3-117/2 | AF3-117/3 | AF3-117/4 | – | – |
| 1.1/4 | 11 | .120 | 1.1/8 | 15–16 | .072–.065 | 25,2 | .992 | 28,0 | 1.102 | AF3-119/2 | AF3-119/3 | AF3-119/4 | – | – |
| 1.1/4 | 12 | .109 | 1.1/8 | 15–16 | .072–.065 | 25,7 | 1.011 | 28,5 | 1.122 | AF3-121/2 | AF3-121/3 | AF3-121/4 | – | – |
| 1.1/4 | 13 | .095 | 1.3/8 | 8 | .165 | 26,1 | 1.027 | 28,8 | 1.133 | AF3-127/2 | AF3-127/3 | AF3-127/4 | – | – |
| 1.1/4 | 14 | .083 | 1.3/8 | 8 | .165 | 26,4 | 1.039 | 29,2 | 1.149 | AF3-129/2 | AF3-129/3 | AF3-129/4 | – | – |
| 1.1/4 | 15 | .072 | 1.3/8 | 9 | .148 | 26,9 | 1.059 | 29,7 | 1.169 | AF3-131/2 | AF3-131/3 | AF3-131/4 | – | – |
| 1.1/4 | 16 | .065 | 1.3/8 | 10 | .134 | 27,6 | 1.086 | 30,4 | 1.196 | AF3-149/2 | AF3-149/3 | AF3-149/4 | AF3-149/5 | AF3-149/6 |
| 1.1/2 | 8 | .165 | 1.3/4 | 12 | .109 | 28,8 | 1.133 | 31,7 | 1.248 | AF3-151/2 | AF3-151/3 | AF3-151/4 | AF3-151/5 | AF3-151/6 |
| 1.1/2 | 9 | .148 | 1.3/4 | 13–14 | .095–.083 | 29,5 | 1.161 | 33,4 | 1.314 | AF3-159/2 | AF3-159/3 | AF3-159/4 | AF3-159/5 | AF3-159/6 |
| 1.1/2 | 10 | .134 | 1.3/4 | 15–16 | .072–.065 | 30,0 | 1.181 | 34,1 | 1.342 | AF3-165/2 | AF3-165/3 | AF3-165/4 | AF3-165/5 | AF3-165/6 |
| 1.1/2 | 11–12 | .120–.109 | 1.3/4 | 15–16 | .072–.065 | 30,6 | 1.204 | 34,8 | 1.370 | AF3-169/2 | AF3-169/3 | AF3-169/4 | AF3-169/5 | AF3-169/6 |
| 1.1/2 | 13 | .095 | 1.3/4 | 5 | .220 | 31,4 | 1.296 | 35,6 | 1.401 | AF3-171/2 | AF3-171/3 | AF3-171/4 | AF3-171/5 | AF3-171/6 |
| 1.1/2 | 14–15 | .083–.072 | 1.3/4 | 6 | .203 | 32,6 | 1.283 | 36,8 | 1.448 | AF3-175/2 | AF3-175/3 | AF3-175/4 | AF3-175/5 | AF3-175/6 |
| 1.1/2 | 16 | .065 | 1.3/4 | 7 | .180 | 33,4 | 1.314 | 38,1 | 1.500 | AF3-177/2 | AF3-177/3 | AF3-177/4 | AF3-177/5 | AF3-177/6 |
| 1.1/2 | 17 | .058 | 1.3/4 | 8 | .165 | 34,2 | 1.346 | 38,7 | 1.523 | AF3-179/2 | AF3-179/3 | AF3-179/4 | AF3-179/5 | AF3-179/6 |
| 2 | 5–6 | .220–.203 | 1.3/4 | 13–14 | .095–.083 | 38,2 | 1.503 | 43,8 | 1.712 | AF3-161/2 | AF3-161/3 | AF3-161/4 | AF3-161/5 | AF3-161/6 |
| 2 | 11–13 | .120–.095 | 2.1/4 | 4 | .238 | 42,9 | 1.688 | 49,5 | 1.948 | AF3-191/2 | AF3-191/3 | AF3-191/4 | AF3-191/5 | AF3-191/6 |
| 2.1/2 | 6–7 | .203–.180 | 2.1/4 | 14–16 | .083–.065 | 50,8 | 2.000 | 57,8 | 2.275 | AF3-201/2 | AF3-201/3 | AF3-201/4 | AF3-201/5 | AF3-201/6 |
| 2.1/2 | 8–9 | .165–.148 | 2.3/4 | 3 | .259 | 52,4 | 2.062 | 59,4 | 2.338 | AF3-701/2 | AF3-701/3 | AF3-701/4 | AF3-701/5 | AF3-701/6 |
| 2.1/2 | 10–11 | .134–.120 | 2.3/4 | 4 | .238 | 54,0 | 2.125 | 61,0 | 2.401 | A-712 | A-713 | A-714 | A-715 | A-716 |
| 2.1/2 | 12–14 | .109–.083 | 2.3/4 | 5–6 | .220–.203 | 55,6 | 2.188 | 63,0 | 2.481 | A-722 | A-723 | A-724 | A-725 | A-726 |
| 2.1/2 | 15–16 | .072–.065 | 2.3/4 | 7–8 | .180–.165 | 57,2 | 2.251 | 65,6 | 2.582 | A-732 | A-733 | A-734 | A-735 | A-736 |
| 3 | 3 | .259 | 2.3/4 | 9–10 | .148–.134 | 58,6 | 2.307 | 67,0 | 2.637 | A-742 | A-743 | A-744 | A-745 | A-746 |
| 3 | 4 | .238 | 2.3/4 | 11–13 | .120–.095 | 60,4 | 2.377 | 68,8 | 2.708 | A-752 | A-753 | A-754 | A-755 | A-756 |
| 3 | 7–8 | .180–.165 | – | – | – | 63,6 | 2.503 | 72,0 | 2.834 | A-772 | A-773 | A-774 | A-775 | A-776 |
| 3 | 11–13 | .120–.095 | 3.1/4 | 4 | .238 | 66,6 | 2.622 | 75,0 | 2.952 | A-792 | A-793 | A-794 | A-795 | A-796 |
| 3.1/2 | 2 | .284 | 3.1/4 | 7–8 | .180–.165 | 69,9 | 2.751 | 78,5 | 3.090 | A-811 | A-813 | A-814 | A-815 | A-816 |
| 3.1/2 | 4 | .238 | 3.1/4 | 11–13 | .120–.095 | 73,1 | 2.877 | 81,7 | 3.216 | A-831 | A-833 | A-834 | A-835 | A-836 |
| 3.1/2 | 5–6 | .220–.203 | 3.1/4 | 14–16 | .083–.065 | 74,6 | 2.937 | 84,2 | 3.314 | A-841 | A-843 | A-844 | A-845 | A-846 |
| 4 | 1 | .300 | 3.3/4 | 5–6 | .220–.203 | 81,0 | 3.188 | 90,6 | 3.564 | A-881 | A-883 | A-884 | A-885 | A-886 |
| 4 | 2 | .284 | 3.3/4 | 7–8 | .180–.165 | 82,6 | 3.251 | 92,2 | 3.620 | A-891 | A-893 | A-894 | A-895 | A-896 |
| 4 | 4 | .238 | 3.3/4 | 11–13 | .120–.095 | 85,8 | 3.377 | 96,2 | 3.787 | A-911 | A-913 | A-914 | A-915 | A-916 |
| 4 | 5–6 | .220–.203 | 3.3/4 | 14–16 | .083–.065 | 87,4 | 3.440 | 97,8 | 3.850 | A-921 | A-923 | A-924 | A-925 | A-926 |
| 4 | 7–8 | .180–.165 | 4.1/4 | 2 | .284 | 89,0 | 3.503 | 99,4 | 3.913 | A-931 | A-933 | A-934 | A-935 | A-936 |
| 4 | 9–11 | .148–.120 | 4.1/4 | 3 | .284 | 90,4 | 3.559 | 100,8 | 3.968 | A-941 | A-943 | A-944 | A-945 | A-946 |
| 4 | 12–16 | .109–.065 | 4.1/4 | 4 | .238 | 92,0 | 3.622 | 102,4 | 4.031 | A-951 | A-953 | A-954 | A-955 | A-956 |
| 4.1/2 | 1 | .300 | 4.1/4 | 5–6 | .220–.203 | 93,4 | 3.677 | 103,8 | 4.086 | A-961 | A-963 | A-964 | A-965 | A-966 |
| 4.1/2 | 2 | .284 | 4.1/4 | 7–8 | .180–.165 | 95,0 | 3.740 | 105,4 | 4.149 | A-971 | A-973 | A-974 | A-975 | A-976 |
| 4.1/2 | 3 | .259 | 4.1/4 | 9–11 | .148–.120 | 96,6 | 3.803 | 107,0 | 4.212 | A-981 | A-983 | A-984 | A-985 | A-986 |
| 4.1/2 | 6–7 | .203–.180 | – | – | – | 101,2 | 3.984 | 110,0 | 4.330 | A-1001 | A-1003 | A-1004 | A-1005 | A-1006 |
| 4.1/2 | 8–9 | .165–.148 | – | – | – | 102,8 | 4.047 | 111,6 | 4.393 | A-1012 | A-1013 | A-1014 | A-1015 | A-1016 |
| 4.1/2 | 10–12 | .134–.109 | – | – | – | 104,4 | 4.110 | 113,2 | 4.456 | A-1022 | A-1023 | A-1024 | A-1025 | A-1026 |
Hinweis: Die Tabelle basiert auf den Angaben der hochgeladenen AF3-Serie-PDF. Bei Sonderabmessungen oder wenn die passende Kombination nicht direkt ersichtlich ist, bitte mit Rohr-Außendurchmesser, Wandstärke und Rohrbodenstärke anfragen.
Ersatzrollen, Dorne und Antriebe
Die AF3 Serie verwendet je nach Werkzeuggröße Ersatzrollensätze der Reihen F3S sowie passende Trommeln, Köpfe und kurze Mandrels. Die Übersicht dient zur schnellen Zuordnung der wichtigsten Größenbereiche.
| Rollensatz-Bereich | Rohrbodenstärken | Vierkantantrieb | Trommel | Kopf | Kurzer Mandrel |
|---|---|---|---|---|---|
| 15-2-F3S bis 22-4-F3S | 1/2" bis 1.5/8" | 3/8" | DM-11 bis DM-14 | HM-13 bis HM-14 | SM-13 bis SM-14 |
| 23-2-F3S bis 31-4-F3S | 1/2" bis 1.5/8" | 1/2" | DM-15 bis DM-17 | HM-15 bis HM-17 | SM-15 bis SM-17 |
| 30-2-F3S bis 42-6-F3S | 1/2" bis 2.5/8" | 1/2" bis 3/4" | DM-18 bis DM-23 | HM-18 bis HM-23 | SM-18 bis SM-23 |
| 43-2-F3S bis 54-6-F3S | 1/2" bis 2.5/8" | 3/4" bis 1" | DM-23 bis DM-27 | HM-23 bis HM-27 | SM-23 bis SM-27 |
| 55-2-F3S bis 66-6-F3S | 1/2" bis 2.5/8" | 1" | DM-27 bis DM-30 | HM-27 bis HM-30 | SM-27 bis SM-30 |
Hinweis: Für die exakte Ersatzteilzuordnung bitte Werkzeugnummer, Rohr-Außendurchmesser, Rohrwandstärke und Rohrbodenstärke angeben.
Kurzbeschreibung
Die AF3 Serie Rohraufweiter ist für das kontrollierte Aufweiten und 30°-Bördeln von Rohren ausgelegt. Überlappende Bördelrollen reduzieren Riefenbildung, während die robuste Bauweise eine zuverlässige Bearbeitung von Wärmetauscher-, Kessel-, Kondensator- und Luftvorwärmerrohren ermöglicht. Die Serie deckt Rohr-Außendurchmesser von 7/8" bis 4.1/2" ab.
