Kombinations-Sickenwerkzeug / Wulstroller
Der Kombinations-Sickenwerkzeug kombiniert Rohr-Aufweitung und Sicken-/Wulstformung in einem einzigen Arbeitsgang. Dadurch werden mehrere Werkzeuge und zusätzliche Arbeitsschritte ersetzt, die Bedienerbelastung wird reduziert und der Prozess wird schneller und reproduzierbarer.
Das Werkzeug eignet sich für industrielle Rohrbearbeitung, Kesselservice und Wärmetauscher-Instandhaltung, wenn Rohre aufgeweitet und gleichzeitig mit einem Sicken versehen werden müssen.
Einsatzbereich und Vorteile
- Rohr aufweiten und Sicke/Wulst in einem Arbeitsgang formen
- ersetzt Bördel-Rohraufweiter, separates Sicken Tool und Lufthammer
- deutlich reduzierte Bedienerbelastung durch weniger Vibration und Lärm
- kein Nachrollen erforderlich
- geeignet für Rohr-Außendurchmesser 2" (50,8 mm) (50,8 mm), 2.1/2" (63,5 mm) und 3" (76,2 mm)
- Reverse-Mandrels verfügbar

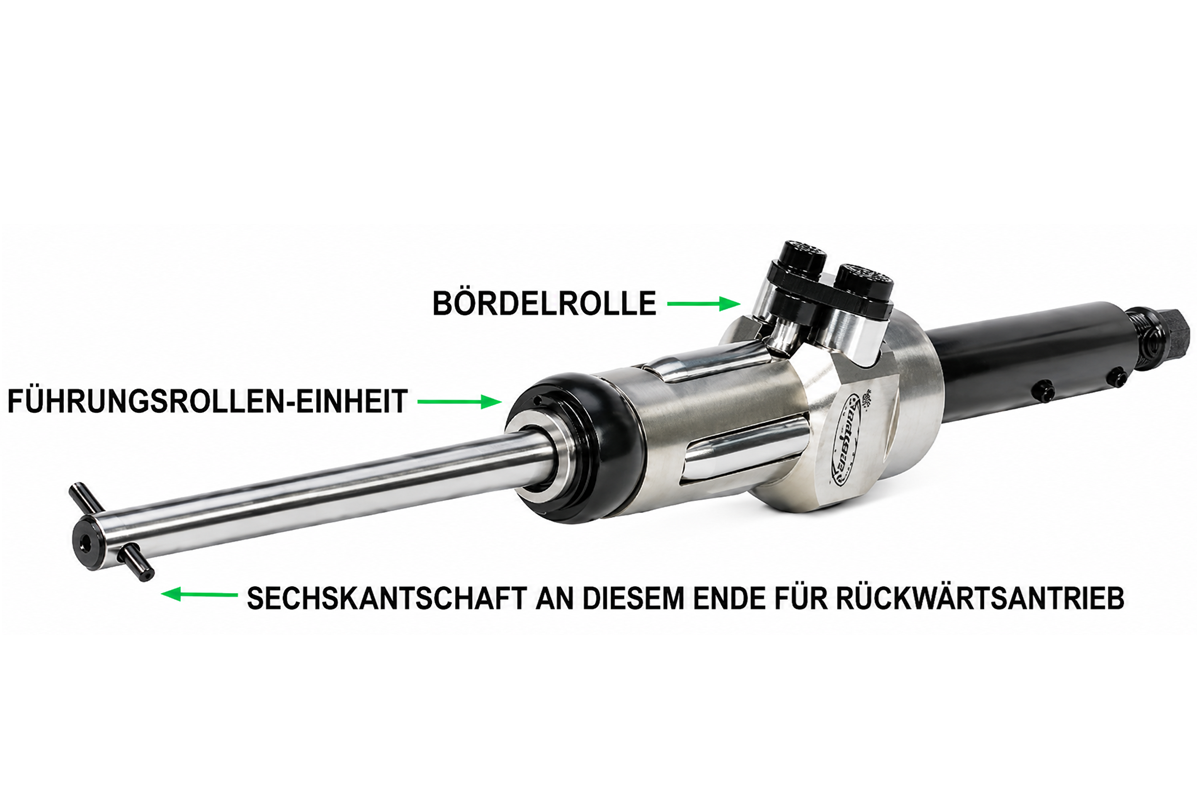

- beschriftete Produktansicht mit Bördelrolle, Führungsrollen-Einheit und Sechskantschaft für Rückwärtsantrieb
Vergleich bisheriger Prozess und Kombinations-Sickenwerkzeug
| Bisher | Jetzt | |
|---|---|---|
| Erforderliche Werkzeuge | Bördel-Rohraufweiter, Rohraufweiter-Antrieb, Sicken Tool, Lufthammer | Kombinations-Kombinations-Sickenwerkzeug und Rohraufweiter-Antrieb |
| Arbeitsschritte | Expandieren, Sicken, Nachrollen | Aufweiten und Sicken-/Wulstformen in einem Arbeitsgang |
| Bedienerbelastung | Hoch, vor allem durch Hammervibration und Lärm | Deutlich reduziert, kein Lufthammer für Sicken, kein Nachrollen |
Technische Tabelle Kombinations-Sickenwerkzeug
| Rohr O.D. inch |
Rohrwandstärke | Aufweitbereich | Modell-Nr. | Mandrel-Nr. Square |
Ersatzrollensatz | Sickenrolle Modell-Nr. | Führungsrollen-Baugruppe Modell-Nr. | |||
|---|---|---|---|---|---|---|---|---|---|---|
| BWG | inch | mm | inch | Modell-Nr. | Set | |||||
| 2 | 10 | .134 | 43,2–48,4 | 1.700–1.906 | 41633-0010 | 41615 (3/4") | 41670 | Satz mit 4 | 41631-0010 | 41701-0010 |
| 2 | 11 | .120 | 43,2–48,4 | 1.700–1.906 | 41633-0011 | 41615 (3/4") | 41670 | Satz mit 4 | 41631-0011 | 41701-0011 |
| 2 | 12 | .109 | 43,2–48,4 | 1.700–1.906 | 41633-0012 | 41615 (3/4") | 41670 | Satz mit 4 | 41631-0012 | 41701-0012 |
| 2 | 13 | .095 | 43,2–48,4 | 1.700–1.906 | 41633-0013 | 41615 (3/4") | 41670 | Satz mit 4 | 41631-0013 | 41701-0013 |
| 2.1/2 | 10 | .134 | 55,9–62,48 | 2.200–2.460 | 41634-0010 | 41635 (1") | 41673 | Satz mit 5 | 41651-0010 | 41702-0010 |
| 2.1/2 | 11 | .120 | 55,9–62,48 | 2.200–2.460 | 41634-0011 | 41635 (1") | 41673 | Satz mit 5 | 41651-0011 | 41702-0011 |
| 2.1/2 | 12 | .109 | 55,9–62,48 | 2.200–2.460 | 41634-0012 | 41635 (1") | 41673 | Satz mit 5 | 41651-0012 | 41702-0012 |
| 2.1/2 | 13 | .095 | 55,9–62,48 | 2.200–2.460 | 41634-0013 | 41635 (1") | 41673 | Satz mit 5 | 41651-0013 | 41702-0013 |
| 3 | 10 | .134 | 68,6–75,69 | 2.700–2.980 | 41359-0010 | 41653 (1") | 41676 | Satz mit 5 | 41666-0010 | 41703-0010 |
| 3 | 11 | .120 | 68,6–75,69 | 2.700–2.980 | 41359-0011 | 41653 (1") | 41676 | Satz mit 5 | 41666-0011 | 41703-0011 |
| 3 | 12 | .109 | 68,6–75,69 | 2.700–2.980 | 41359-0012 | 41653 (1") | 41676 | Satz mit 5 | 41666-0012 | 41703-0012 |
Hinweis: Zollgrößen sind in der Beschreibung zusätzlich mit metrischen Richtwerten angegeben. Für weitere Ersatzteile bitte Bedienungsanleitung prüfen. Andere Größen sind auf Anfrage verfügbar.
Kurzbeschreibung
Der Kombinations-Sickenwerkzeug ist ein Spezialwerkzeug für Kesselservice, Rohrbearbeitung und Wärmetauscher-Instandhaltung. Er verbindet Rohr-Aufweitung und Sicken-/Wulstformung in einem Arbeitsgang und reduziert dadurch Werkzeugwechsel, Lärm, Vibrationen und Nacharbeit. Die Serie deckt Rohr-Außendurchmesser von 2 Zoll (50,8 mm) bis 3 Zoll (76,2 mm) ab.
